Toyota Corolla/Auris

ОСОБЕННОСТИ

УСТРОЙСТВА

Система отопления, кондиционирования и

вентиляции представляет собой единый ком

плекс, обеспечивающий максимально ком

фортные условия в салоне автомобиля незави

симо от погодных условий и режима движения.

Система включает в себя отопитель (повышает

температуру воздуха при любых режимах рабо

ты системы), кондиционер (снижает темпера

туру и влажность воздуха), воздухонагнета

тель (вентилятор) и воздуховоды с фильт

ром (обеспечивают воздухообмен в салоне,

очищают воздух от пыли), а также блок управ

ления (управляет всеми элементами системы

для получения заданных параметров комфорта).

Блок управления системой отопления,

кондиционирования и вентиляции салона ус

тановлен на центральной консоли панели

приборов. Подробно органы управления ото

пителем, кондиционером и вентиляцией опи

саны в разд. 1 Устройство автомобиля (см.

Отопление, кондиционирование и вентиля

ция салона, с. 18).

Датчик температуры окружающего воз

духа установлен перед конденсором (радиа

тором кондиционера). Датчик определяет тем

пературу окружающего воздуха по изменению

сопротивления встроенного термистора и пе

редает соответствующий сигнал в блок управ

ления системой кондиционирования.

ПРИМЕЧАНИЕ

Датчик наружной температуры, хотя и распо

ложен в передней части автомобиля за бам

пером в защищенном от солнечного излуче

ния и вентилируемом месте, подвержен воз

действию таких факторов, как теплый воздух

от двигателя и излучение от нагретого ас

фальта. Поэтому его показания иногда могут

быть несколько завышенными, особенно по

сле долгого нахождения в пробках. Показа

ния наружной температуры можно считать

правильными при движении со скоростью не

менее 40 км/ч в течение не менее 10 мин.

ОСОБЕННОСТИ УСТРОЙСТВА

СИСТЕМЫ ОТОПЛЕНИЯ

На автомобиле установлен отопитель сало

на жидкостного типа.

СИСТЕМА ОТОПЛЕНИЯ,

КОНДИЦИОНИРОВАНИЯ

И ВЕНТИЛЯЦИИ САЛОНА

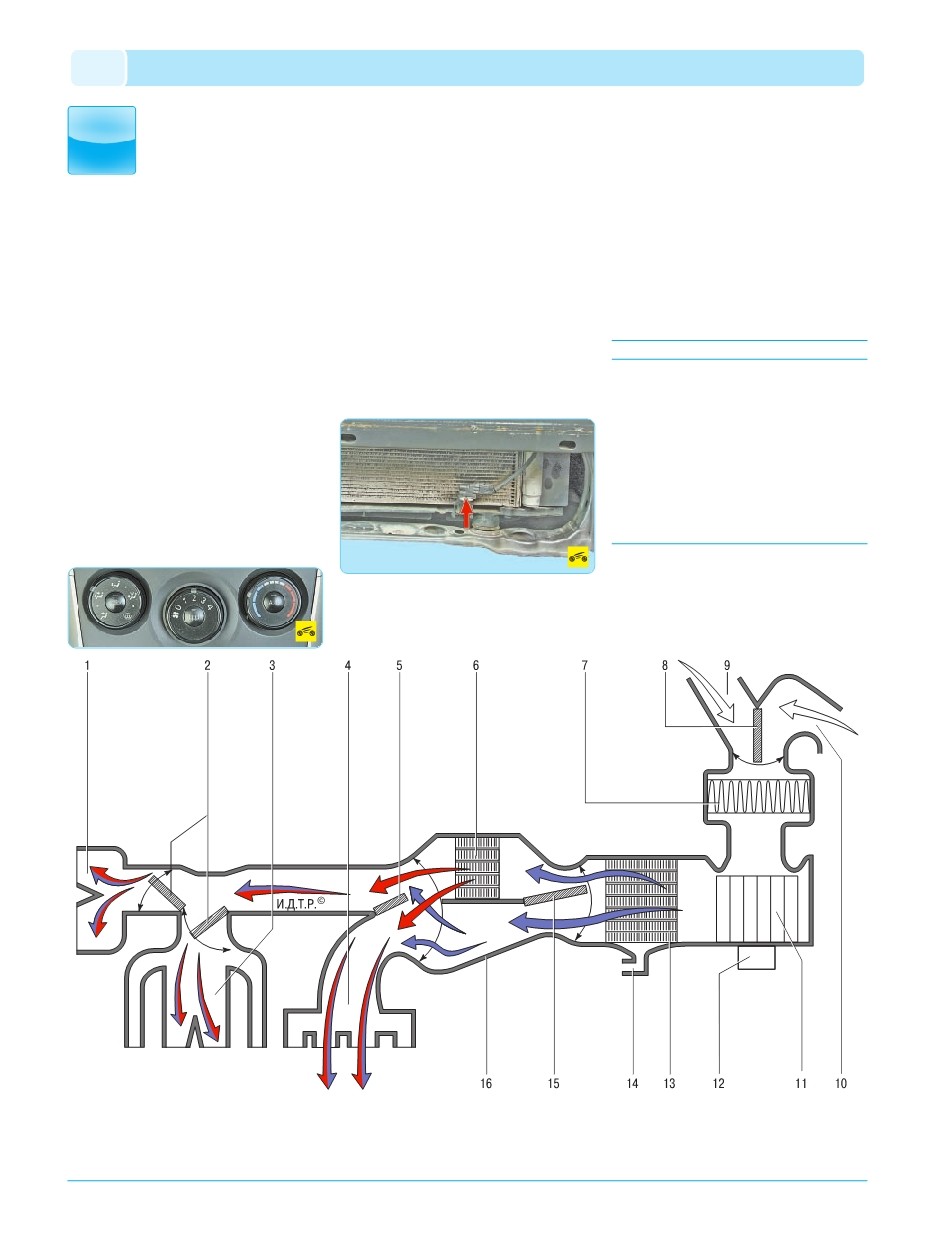

Рис. 12.1. Принципиальная схема движения воздушных потоков в системе вентиляции, отопления и кондиционирования воздуха: 1 – дефлекторы обдува ветрового стек

ла; 2 – заслонки распределения воздушных потоков к дефлекторам ветрового стекла и дефлекторам панели приборов; 3 – дефлекторы панели приборов; 4 – воздуховоды обо

грева зоны ног водителя и пассажиров; 5 – заслонка распределения воздушных потоков к дефлекторам панели приборов и воздуховодам обогрева зоны ног водителя и пасса

жиров; 6 – радиатор отопителя; 7 – салонный воздушный фильтр; 8 – заслонка системы рециркуляции воздуха; 9 – короб воздухопритока; 10 – воздухозаборник в салоне авто

мобиля; 11 – крыльчатка вентилятора; 12 – электродвигатель вентилятора; 13 – испаритель кондиционера; 14 – дренажное отверстие для слива конденсата; 15 – заслонка

регулятора температуры; 16 – корпус блока системы отопления и кондиционирования
