тормозная система
153

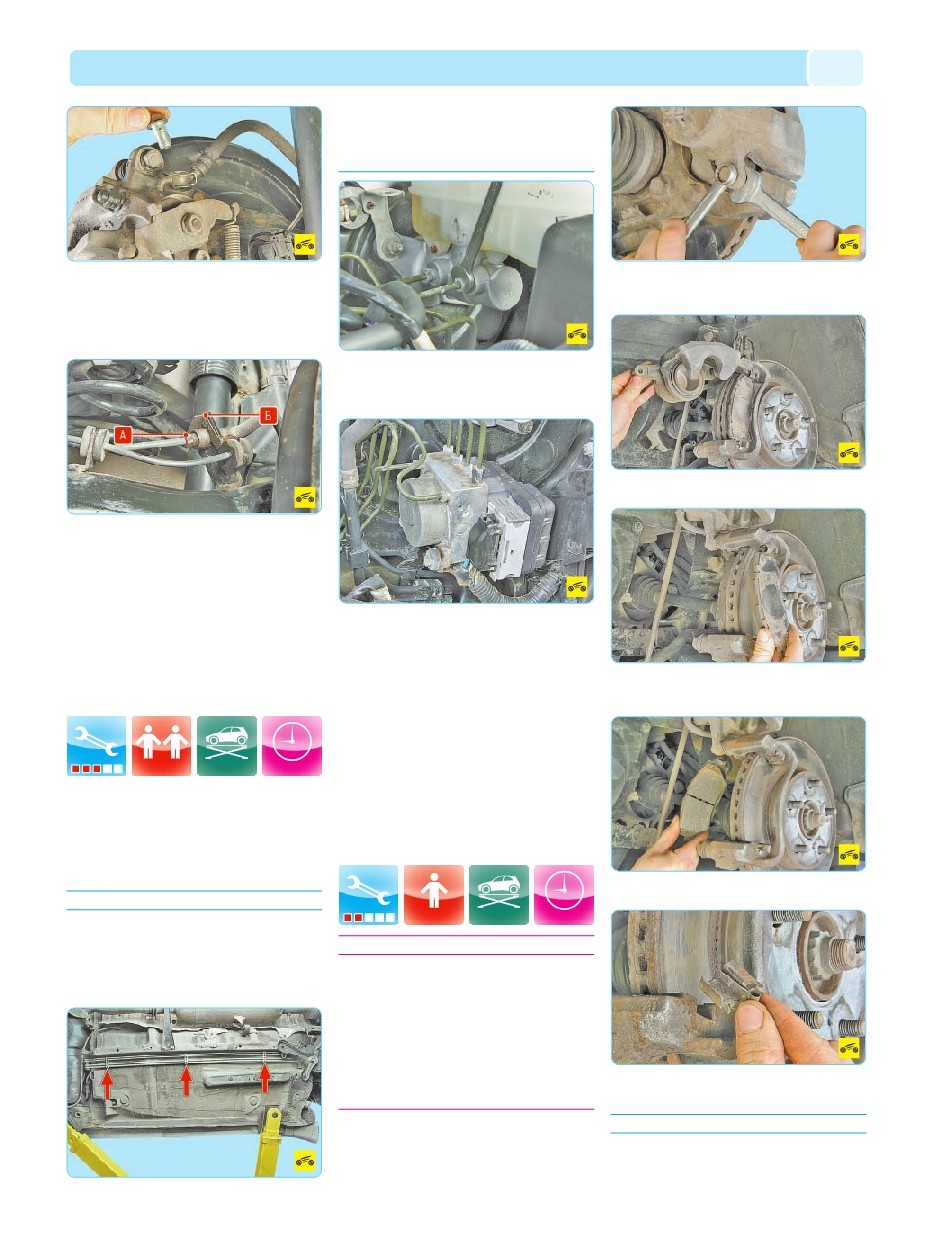

10. Для замены шланга тормозного ме
ханизма заднего колеса выверните болт
штуцер крепления наконечника шланга к ра
бочему цилиндру тормозного механизма зад
него колеса.
11. Отверните гайку крепления шланга
к трубопроводу А, снимите запорную скобу Б
и затем шланг.
12. Аналогично снимите тормозной шланг
с другой стороны автомобиля.
13. Установите тормозные шланги в поряд
ке, обратном снятию.
14. После замены шлангов удалите воздух
из тормозной системы (см. Прокачка гидро
привода тормозной системы, с. 148).
ЗАМЕНА ТРУБОПРОВОДОВ
Принципы замены трубопроводов и их со
единения со всеми узлами тормозной систе
мы и шлангами одинаковы. Все гайки трубо
проводов выполнены под ключ на 10.
Вам потребуются: ключ на 14, специ
альный ключ на 10 для гаек тормозных
трубопроводов.
ПРИМЕЧАНИЯ
Работа показана на примере трубопровода,
соединяющего гидроэлектронный модуль
ABS с главным тормозным цилиндром. Ос
тальные трубопроводы снимают аналогично,
различие только в местах их крепления
и крепления держателей на кузове.
Для замены трубопроводов задних тормоз
ных механизмов дополнительно снимите
фиксаторы крепления трубопроводов к кузо
ву автомобиля.
1. Отверните гайку крепления трубопрово
да к главному тормозному цилиндру и заглу
шите отверстие в тормозном цилиндре.
2. Отверните гайку крепления трубопрово
да к гидроэлектронному блоку ABS.
3. Установите новый трубопровод в поряд
ке, обратном снятию, и прокачайте гидропри
вод тормозной системы (см. Прокачка гид
ропривода тормозной системы, с. 148).
ТОРМОЗНЫЕ
МЕХАНИЗМЫ
ПЕРЕДНИХ КОЛЕС
ЗАМЕНА ТОРМОЗНЫХ КОЛОДОК
ТОРМОЗНЫХ МЕХАНИЗМОВ
ПЕРЕДНИХ КОЛЕС
ПРЕДУПРЕЖДЕНИЯ
Заменяйте тормозные колодки передних
тормозных механизмов только комплектом
из 4 шт. (по две на каждую сторону).
Перед заменой тормозных колодок про
верьте уровень тормозной жидкости в бачке
главного тормозного цилиндра. Если уро
вень близок к верхней метке, необходимо
откачать часть жидкости, так как после за
мены изношенных колодок новыми уровень
поднимется.
Вам потребуются: ключи на 14, на 17,
раздвижные пассатижи.
1. Снимите переднее колесо (см. Замена
колеса, с. 47).
2. Выверните нижний болт крепления на
правляющего пальца и извлеките его.
3. Поднимите подвижную скобу вверх.
4. Снимите с направляющей колодок на
ружную…
5. …и внутреннюю тормозные колодки.
6. Снимите с направляющей колодок две
фиксирующие пружины.
ПОЛЕЗНЫЙ СОВЕТ
При каждой замене тормозных колодок в обя
зательном порядке проверяйте состояние ре
зиновых защитных чехлов направляющих
НА ПОДЪЕМНИКЕ
3 ч 30 мин
НА ПОДЪЕМНИКЕ
1 час
