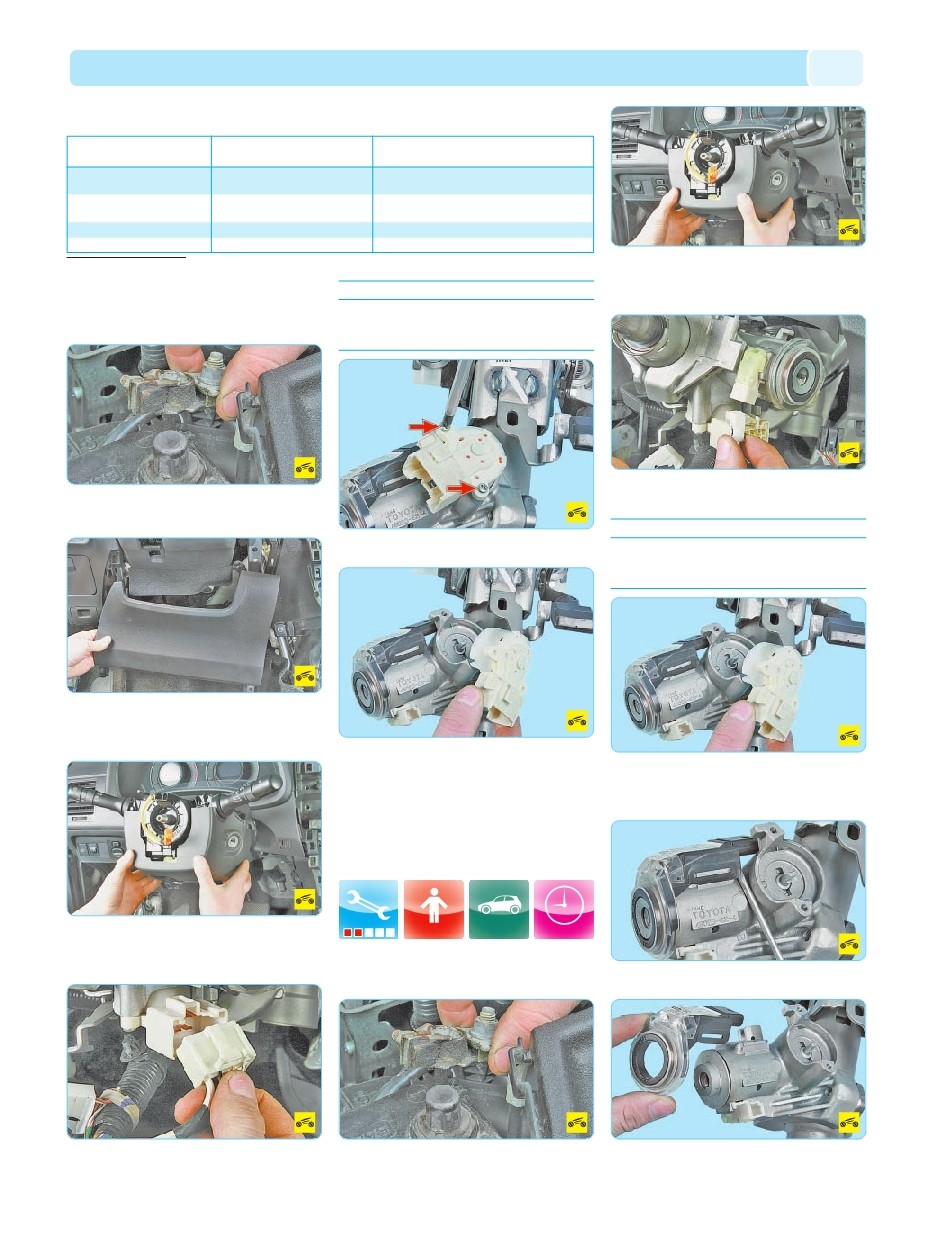

электрооборудование
171
Вам потребуются: все инструменты для
снятия кожуха рулевой колонки и нижнего
декоративного щитка панели приборов.
1. Отсоедините провод от клеммы минус
аккумуляторной батареи.
2. Снимите нижний декоративный щиток па
нели приборов (см. Снятие и установка
верхней части панели приборов, с. 231).
3. Снимите нижнюю часть кожуха рулевой
колонки (см. Снятие и установка кожуха ру
левой колонки, с. 136).
4. Отсоедините колодку жгута проводов от
контактной группы выключателя зажигания.
ПРИМЕЧАНИЕ
Для наглядности выполнение последующих
операций показано на снятой с автомобиля
рулевой колонке.
5. Выверните два винта…
6. …и снимите контактную группу с выклю
чателя зажигания.
7. Установите детали в порядке, обратном
снятию.
ЗАМЕНА ЦИЛИНДРА
ВЫКЛЮЧАТЕЛЯ
(ЗАМКА) ЗАЖИГАНИЯ
Вам потребуются: все инструменты
для снятия кожуха рулевой колонки,
а также отвертка с плоским лезвием.
1. Отсоедините провод от клеммы минус
аккумуляторной батареи.
2. Снимите нижнюю часть кожуха рулевой
колонки (см. Снятие и установка кожуха ру
левой колонки, с. 136).
3. Отсоедините колодку жгута проводов от
антенного блока иммобилизатора.
ПРИМЕЧАНИЕ
Для наглядности выполнение последующих
операций показано на снятой с автомобиля
рулевой колонке.
4 . Снимите контактную группу выключателя
(замка) зажигания, см. Замена контактной
группы выключателя (замка) зажигания, с. 170.
5. Отожмите фиксаторы отверткой…
6. …и снимите антенный блок имммобили
затора с выключателя зажигания.
Положения ключа в выклю
чателе (замке) зажигания
LOCK
ACC
ON
START
Проверяемые контакты (номе
ра пар выводов на рис. 10.7)
Все контакты
2–4
1–2–4, 5–6
1–3–4, 5–6–7
Примечание
Контакты не замкнуты, измеренное сопротивле
ние между выводами стремится к бесконечности
Контакты замкнуты, измеренное сопротивле
ние между выводами не более 1 Ом*
То же
>>
ДАННЫЕ ДЛЯ ПРОВЕРКИ КОНТАКТНОЙ ГРУППЫ ВЫКЛЮЧАТЕЛЯ
Таблица 10.4
(ЗАМКА) ЗАЖИГАНИЯ (БОРТОВАЯ ЭЛЕКТРОСЕТЬ АВТОМОБИЛЯ)
* Измеренное сопротивление более 1 Ом указывает на неисправность контактов (обгорание или окисление).
НА МАШИНЕ
1 час
