кузов
229
вещевые ящики, накладки и облицовки, за
крывающие узлы, расположенные под пане
лью приборов, или служащие для установки
приборов и органов управления.
Нижняя часть панели приборов представляет
собой каркас, состоящий из стальной армату
ры, к которой прикреплены рулевая колонка,
жгуты проводов, элементы электрооборудова
ния автомобиля, пластмассовые накладки и об
лицовки. Каркас, прикрепленный болтами к пе
редним стойкам, щиту передка и основанию ку
зова, включен в силовую структуру кузова.
Основными съемными элементами панели
приборов являются элементы центральной
консоли, комбинация приборов, электричес
кие блоки, элементы системы безопасности,
элементы системы отопления, кондициониро
вания и вентиляции салона, вещевые ящики,
облицовки.
Полная разборка панели приборов доста
точно сложная и трудоемкая операция, требу
ющая определенного навыка, поэтому в дан
ной книге рассмотрена частичная разборка
панели приборов, позволяющая получить до
ступ ко всем ее узлам и элементам. Когда все
же требуется полная разборка, рекомендуем
обратиться на СТО.

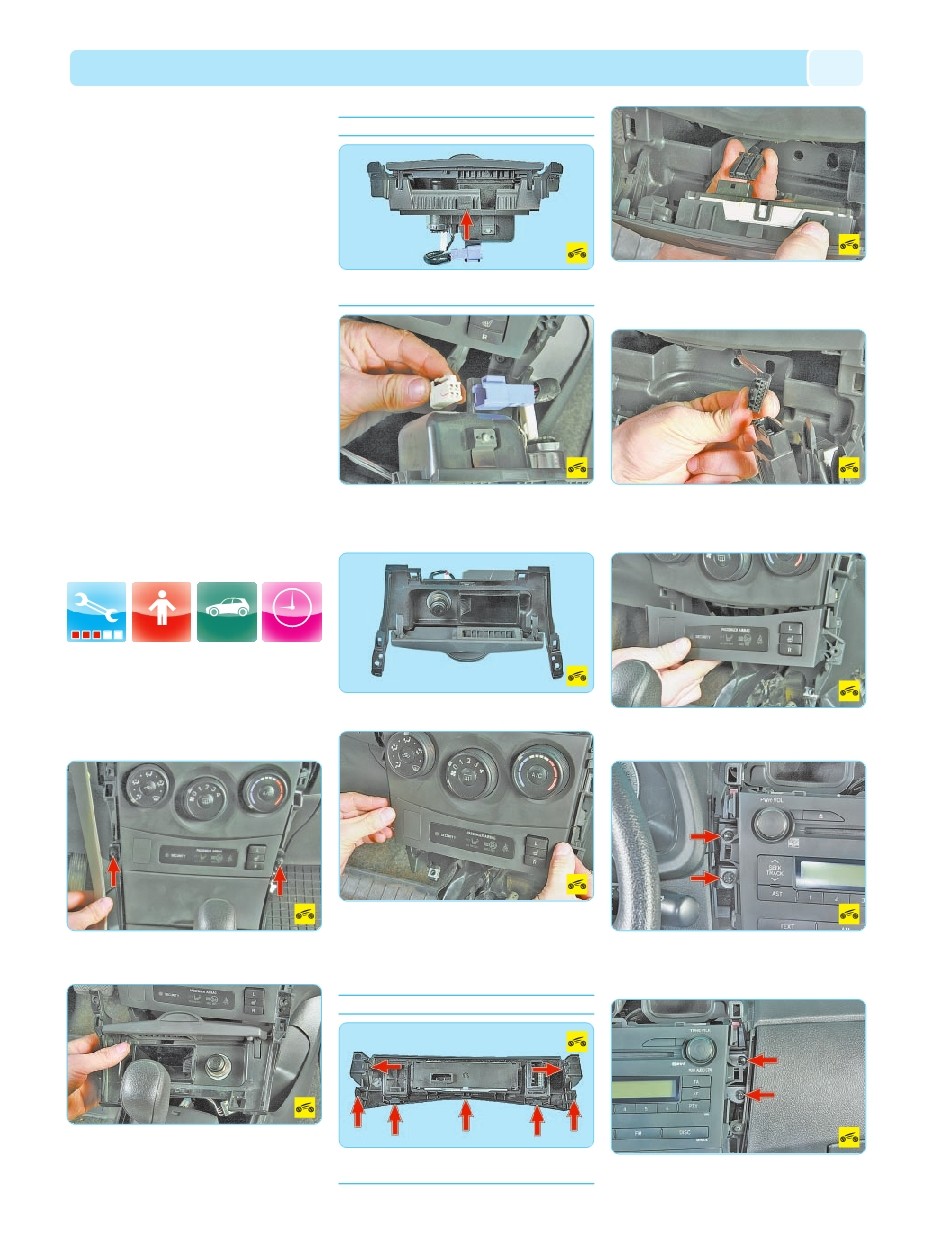

СНЯТИЕ И УСТАНОВКА
ЭЛЕМЕНТОВ
ЦЕНТРАЛЬНОЙ КОНСОЛИ
Вам потребуются: отвертка с плоским
лезвием, ключ на 10.
1. Отсоедините провод от клеммы минус
аккумуляторной батареи.
2. Снимите облицовку тоннеля пола (см.
Снятие и установка облицовки тоннеля по
ла, с. 224).
3. Для снятия блока пепельницы вывер
ните два винта крепления…
4. …отожмите верхний фиксатор и, сдвинув
на себя и вниз, отведите блок пепельницы от
центральной консоли.
ПРИМЕЧАНИЕ
Так расположен фиксатор крепления блока
пепельницы.
5. С внутренней стороны блока отожмите
фиксатор колодки и отсоедините колодку жгу
та проводов прикуривателя.
6. Снимите блок пепельницы.
7. Для снятия блока индикации систем
безопасности отожмите фиксаторы крепле
ния и, сдвинув на себя и вниз, отведите блок
индикации систем безопасности от централь
ной консоли.
ПРИМЕЧАНИЕ
Так расположены фиксаторы крепления бло
ка индикации систем безопасности.
8. С внутренней стороны блока отожмите
фиксатор колодки и отсоедините колодку жгу
та проводов индикаторов.
9. Аналогично отсоедините колодку жгута
проводов выключателей обогрева передних
сидений.
10. Снимите блок индикации систем безо
пасности.
11. Для снятия головного устройства ау
диосистемы выверните два винта его креп
ления слева…
12. …и два винта крепления справа.
НА МАШИНЕ
1 ч 30 мин
