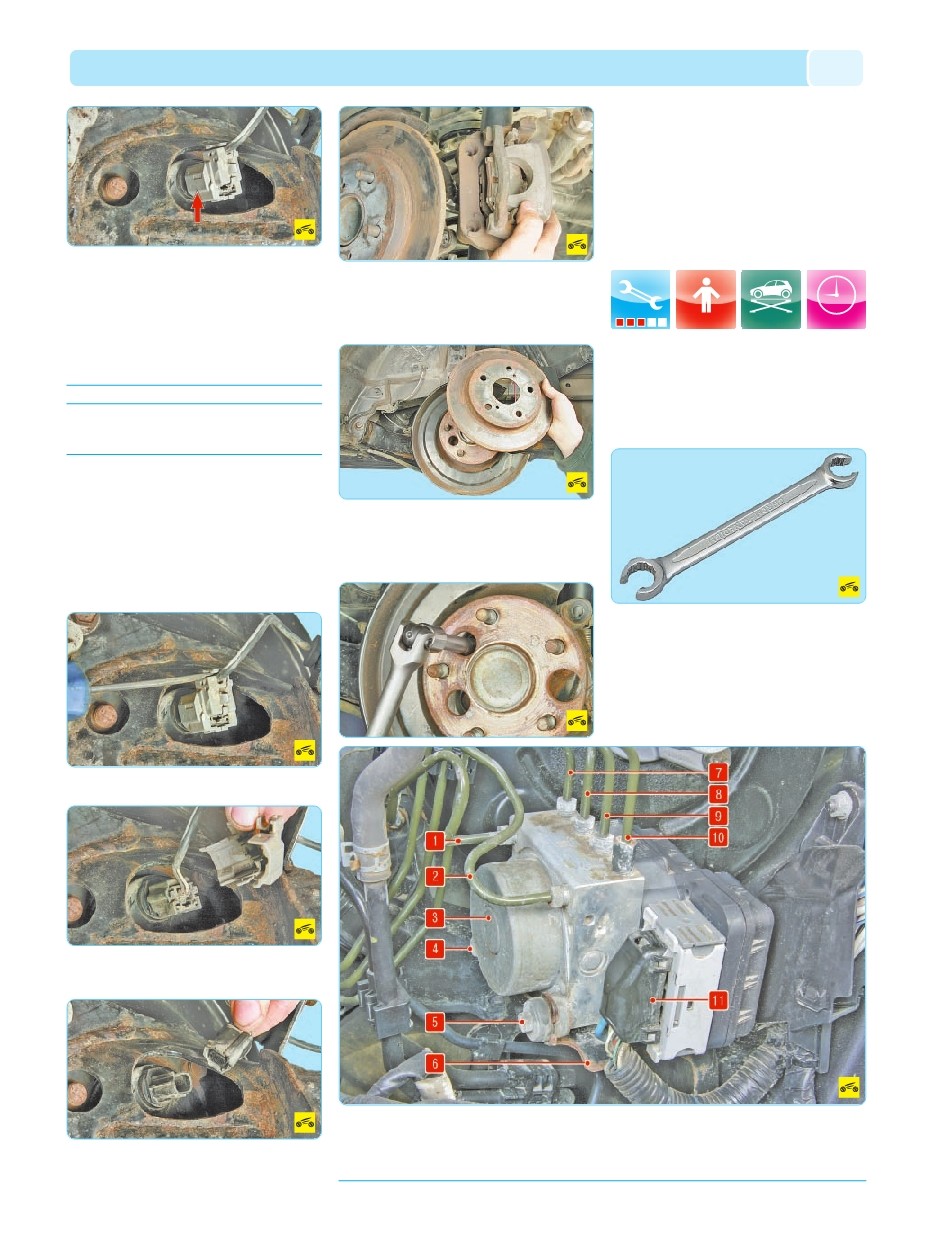

Датчик частоты вращения заднего колеса
установлен в ступице заднего колеса и снима
ется в сборе со ступицей. При необходимос
ти замены датчика замените ступицу заднего
колеса в сборе.
Вам потребуются: отвертка с плоским
лезвием, ключи на 14, на 17, торцовая
головка на 14 с удлинителем.
ПРИМЕЧАНИЕ
Показана замена датчика на левом заднем
колесе. Датчик на правом заднем колесе за
меняют аналогично.
1. Отсоедините провод от клеммы минус
аккумуляторной батареи.
2. Включите I передачу (переведите селек
тор автоматической коробки передач в поло
жение Р), установите под передние колеса
противооткатные упоры (башмаки), ослабь
те гайки крепления заднего колеса, приподни
мите заднюю часть автомобиля, установите ее
на надежные опоры и снимите заднее колесо.
3. Поддев отверткой, отожмите фиксатор…
4. …откройте и снимите корпус колодки дат
чика частоты вращения заднего колеса.
5. Отсоедините колодку жгута проводов
датчика частоты вращения заднего колеса.
6. Снимите суппорт тормозного механизма
(см. Замена суппорта тормозного механизма
переднего колеса, с. 154/Замена суппорта
тормозного механизма заднего колеса, с. 155).
7. Снимите тормозной диск (см. Замена тор
мозного диска тормозного механизма передне
го колеса, с. 154/Замена тормозного диска
тормозного механизма заднего колеса, с. 155).
8. Снимите ступицу заднего колеса (см.
Снятие и установка ступицы заднего колеса,
с. 130).
9. Установите ступицу заднего колеса
в сборе с датчиком частоты вращения и все
снятые детали в порядке, обратном снятию.
СНЯТИЕ И УСТАНОВКА
ГИДРОЭЛЕКТРОННОГО
МОДУЛЯ
Гидроэлектронный модуль управления
антиблокировочной системой тормозов ус
тановлен на кронштейне 6 (рис. 13.1) в мо
торном отсеке слева и прикреплен к крон
штейну через резиновые подушки болта
ми 4 и 5.
Вам потребуются: ключ на 10…
…и специальные ключи на 10, на 14
для отворачивания гаек трубопроводов.
1. Отсоедините провод от клеммы минус
аккумуляторной батареи.
2. Откачайте тормозную жидкость из бачка
главного тормозного цилиндра (см. Замена
тормозной жидкости в гидроприводе тормо
зов, с. 147).
Рис. 13.1. Гидроэлектронный модуль ABS: 1 – трубопровод первого контура главного тормозного цилиндра; 2 – трубо
провод второго контура главного тормозного цилиндра; 3 – насос; 4, 5 – болты крепления модуля к кронштейну; 6 – крон
штейн крепления модуля к кузову; 7 – трубопровод рабочего тормозного цилиндра правого переднего колеса; 8 – трубо
провод рабочего тормозного цилиндра левого заднего колеса; 9 – трубопровод рабочего тормозного цилиндра правого
заднего колеса; 10 – трубопровод рабочего тормозного цилиндра левого переднего колеса; 11 – колодка жгута проводов
НА ПОДЪЕМНИКЕ
1 ч 30 мин
