Toyota Corolla/Auris
ОСОБЕННОСТИ
КОНСТРУКЦИИ
На автомобили Toyota Corolla устанавлива
ют рулевое управление с электроусилителем
и рулевым механизмом типа шестерня–рей
ка. Рулевое управление автомобиля состоит
из рулевого колеса, рулевой колонки, осна
щенной электроусилителем, рулевого меха
низма и двух рулевых тяг, соединенных шаро
выми шарнирами с поворотными кулаками
передней подвески.
Рулевое колесо c подушкой безопасности
водителя. В центральной накладке рулевого
колеса установлена клавиша включения зву
кового сигнала, в вариантном исполнении на
левой спице рулевого колеса расположен
блок клавиш управления аудиосистемой, а на
правой – телефоном и ограничителем скоро
сти. Ступица рулевого колеса прикреплена
гайкой к валу рулевой колонки.
ПРИМЕЧАНИЕ
На автомобилях с роботизированной короб
кой передач на рулевом колесе расположе
ны рычаги ручного переключения передач.
Рулевая колонка (рис. 8.1) травмобезо
пасная, регулируемая по высоте и вылету,
оборудована противоугонным устройством
в замке зажигания, блокирующим вал рулево
го колеса. Промежуточный вал рулевого уп
равления соединен с валом рулевого меха
низма карданным шарниром. На рулевой ко
лонке размещены также органы управления
светом фар, указателями поворота, омывате
лем и очистителем ветрового стекла.
Рулевой механизм (рис. 8.2) установлен
в подкапотном пространстве. Картер 9 руле
вого механизма закреплен на подрамнике пе
редней подвески.
Электроусилитель рулевого управления ус
тановлен на рулевой колонке в салоне авто
мобиля.
Электронный блок управления (ЭБУ) электро
усилителем определяет направление и величи
ну дополнительного усилия в зависимости от
сигналов скорости автомобиля и сигналов от
датчика крутящего момента, встроенного в ру
левую колонку. В результате ЭБУ регулирует уси
лие рулевого управления так, чтобы при движе
нии на большой скорости оно было больше,
а при движении на малой скорости – меньше.
Рулевые тяги 2 и 7 (см. рис. 8.2) при
креплены к рейке рулевого механизма 9 ша
ровыми шарнирами. Наконечники 1 и 6 ру
левых тяг с помощью шаровых шарниров
прикреплены к рычагам поворотных кулаков
передней подвески. От проворачивания
в наконечнике рулевая тяга зафиксирована
гайкой. Вращением рулевой тяги в шаровом
шарнире относительно наконечника регули
руют схождение управляемых колес.
ОСМОТР И ПРОВЕРКА
РУЛЕВОГО
УПРАВЛЕНИЯ
НА АВТОМОБИЛЕ
Регулярно проверяйте состояние рулевого
управления, так как от него зависит безопас
ность движения.
При осмотре рулевого управления особое
внимание обращайте на состояние защитных
чехлов и резьбовых соединений. Порванные,
потрескавшиеся или потерявшие эластич
ность резиновые чехлы обязательно замени
те, иначе попавшие в узлы вода, пыль и грязь
быстро выведут их из строя.
РУЛЕВОЕ УПРАВЛЕНИЕ
8

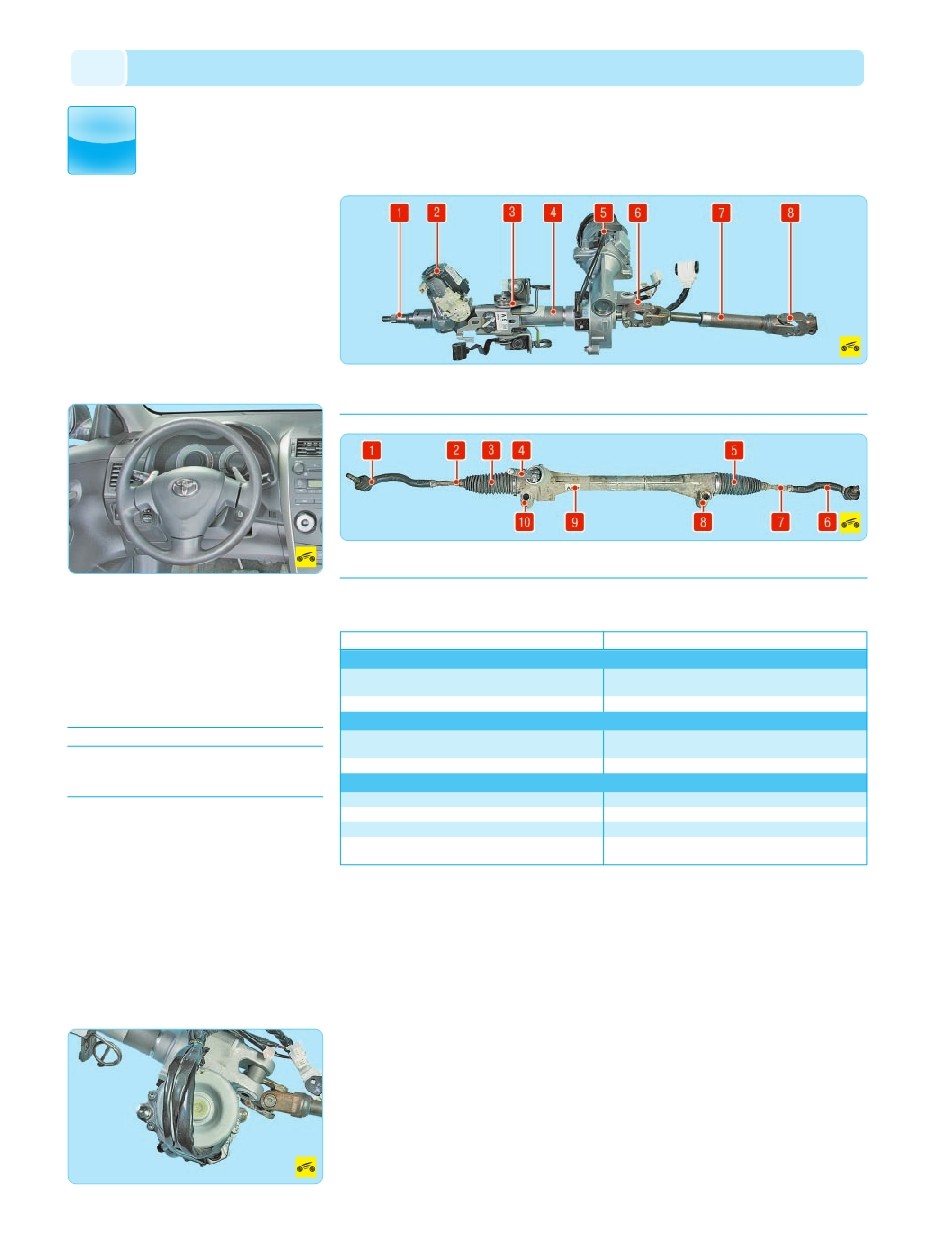

Рис. 8.1. Рулевая колонка: 1 – вал рулевой колонки; 2 – выключатель (замок) зажигания; 3 – механизм регулиров
ки положения рулевой колонки; 4 – корпус рулевой колонки; 5 – электроусилитель рулевого управления; 6, 8 – кар
данные шарниры; 7 – промежуточный вал
Рис. 8.2. Рулевой механизм: 1, 6 – наконечники рулевых тяг; 2, 7 – рулевые тяги; 3, 5 – защитные чехлы; 4 – вал ру
левого управления; 8, 10 – кронштейны крепления рулевого механизма 9 – картер рулевого механизма
Увеличенный свободный ход рулевого колеса
Шум (стук) в рулевом управлении
Тугое вращение рулевого колеса
Способ устранения
Проверьте наличие шплинта, затяните гайки
и зашплинтуйте их
Замените наконечники или рулевые тяги
Отрегулируйте рулевой механизм
в специализированном сервисном центре
Подтяните гайки и болты крепления рулевого механизма
Замените подшипник или опору в сборе
Установите требуемое давление
Замените шарниры
Замените электроусилитель в специализированном
сервисном центре
Причина неисправности
Ослабление гаек крепления шаровых пальцев тяг
Увеличенный зазор в шарнирах тяг
Увеличенный зазор между упором рейки и гайкой
Ослабление крепления рулевого механизма
Повреждение подшипника верхней опоры стойки подвески
Низкое давление в шинах передних колес
Износ шаровых шарниров тяг
Неисправен электроусилитель рулевого управления
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ РУЛЕВОГО УПРАВЛЕНИЯ,
ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ
