10 0 MITSUBISH I LANCE R
Примечани е
Перед установкой болтов крышек ко
ренных подшипников коленчатого ва
ла измерьте их длину от нижней части
головки до торца. Если длина болта
больше 75,3 мм, замените болт новым.
20. Затем доверните болты крышек коренных
подшипников на угол 45° в том же порядке.
21. Проверьте осевой зазор коленчатого ва
ла (рис. 5.35), он должен составлять
0,05
_
0,25 мм. Предельно допустимый зазор
0,4 мм. Если зазор превышает предельно до
пустимое значение, замените упорные полу
кольца коленчатого вала.
22. Установите снятые детали в порядке,
обратном снятию.

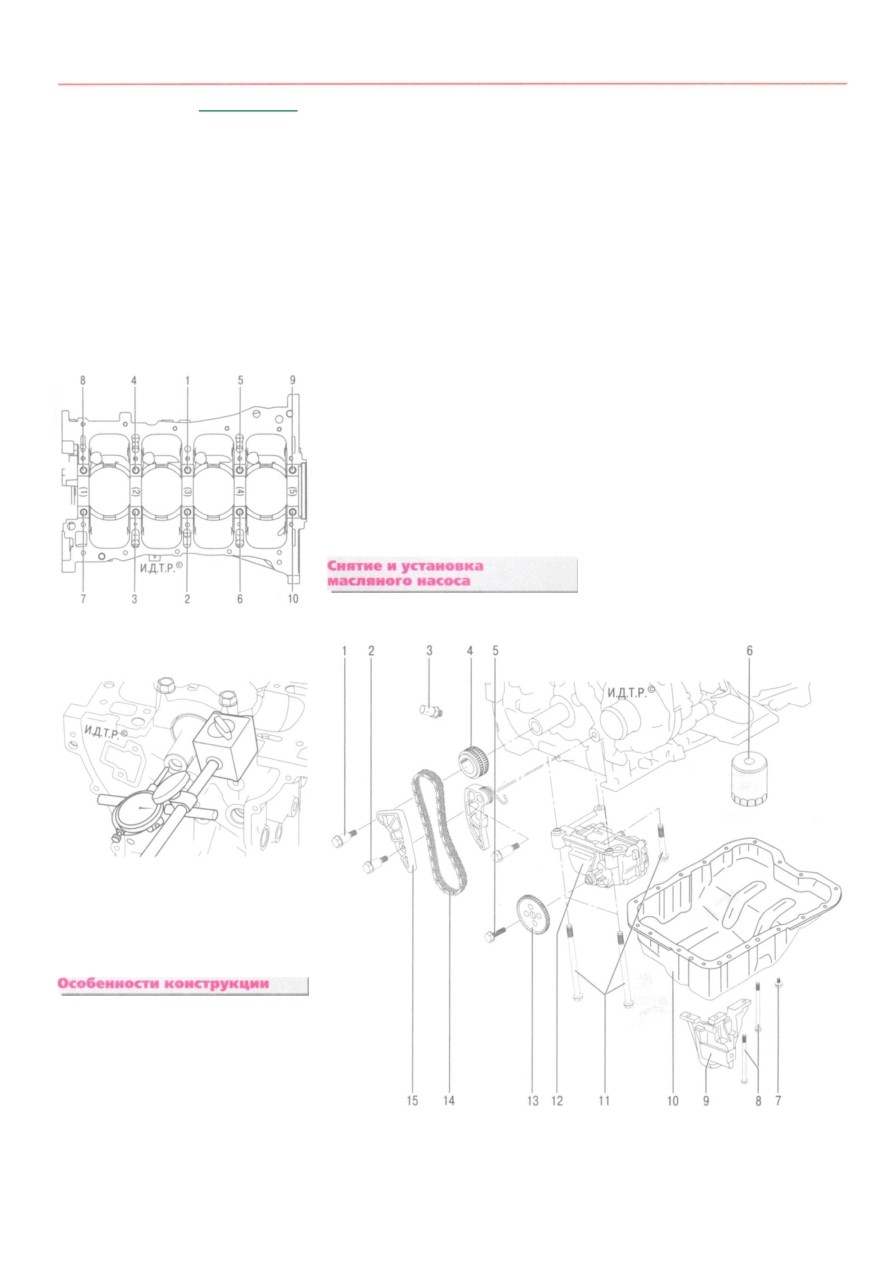

Рис. 5.34. Порядок затяжки болтов крепления
крышек коренных подшипников коленчатого
вала
Рис. 5.35. Измерение осевого зазора колен
чатого вала
СИСТЕМА СМАЗКИ
Система смазки служит для смазывания
трущихся поверхностей, удаления продуктов
износа и отвода тепла от деталей двигателя.
Система смазки двигателя комбинированная,
наиболее нагруженные детали смазываться
под давлением, остальные - разбрызгивани
ем масла, вытекающего из зазоров между
движущимися деталями, или направленным
разбрызгиванием. Система смазки состоит
из масляного картера 10 (рис. 5.36), масляно
го насоса 12 с маслоприемником, полнопо
точного масляного фильтра 6, редукционно
го клапана, датчика 3 давления масла и мас-
ляных каналов. Масляный насос крепится
тремя болтами 11 в передней части двигателя
и приводится цепной передачей от коленча
того вала.
Насос всасывает масло из масляного карте
ра двигателя через маслоприемник с сетча
тым фильтром, а затем через полнопоточный
масляный фильтр с фильтрующим элементом
из пористой бумаги подает его в главную
масляную магистраль, расположенную в теле
блока цилиндров. От главной масляной ма
гистрали отходят каналы подвода масла к ко
ренным подшипникам коленчатого вала.
К шатунным подшипникам масло подается
через каналы, выполненные в теле коленча
того вала. От главной масляной магистрали
отходит вертикальный канал подвода масла
к подшипникам распределительных валов.
Помимо этого от главной масляной магистра
ли двигателя масло подается под давлением
в натяжитель цепи привода газораспредели
тельного механизма и в систему изменения
фаз газораспределения впускных и выпуск
ных клапанов. Для смазки подшипников рас
пределительных валов масло из масляной
магистрали в головке блока цилиндров по
ступает по отдельным каналам.
Излишек масла сливается из головки блока
в масляный картер через вертикальный дре
нажный канал.
ное падение давления масла в системе смаз
ки двигателя, и при течи масла через уплотне
ние привалочных поверхностей корпуса на
соса и блока цилиндров. В запасные части по
ставляют насос в сборе, поэтому в данном
разделе описаны только снятие и установка
насоса.
Вам потребуются: ключи на 10, на 12,
специальная выколотка, молоток, специаль
ный ключ для фиксации звездочки, отвертка
с плоским лезвием.
1. Отсоедините провод от клеммы минус
аккумуляторной батареи.
2. Слейте масло из масляного картера дви
гателя (см. Замена масла в двигателе и мас
ляного фильтра, с. 61).
3. Снимите защиту картера (см. Снятие
и установка брызговиков и защиты картера
двигателя, с. 85).
4. Снимите передние колеса (см. Замена
колеса, с. 51).
5. Снимите брызговики двигателя (см.
Снятие и установка брызговиков и защиты
картера двигателя, с. 85).
6. Снимите компрессор кондиционера
(см. Замена уплотнения масляного карте
ра, с. 92).
7. Снимите масляный картер двигателя
(см. Замена уплотнения масляного карте
ра, с. 92).
8. Выверните болт крепления звездочки
масляного насоса (рис. 5.37), снимите звез
дочку со шкива, предварительно закрепив
хомутом с цепью.
9. Отверните болты 11 (см. рис. 5.36) креп
ления масляного насоса.
Рис. 5.36. Детали системы смазки: 1 - болт крепления успокоителя цепи; 2 - регулировочный болт
успокоителя цепи; 3 - датчик давления масла; 4 - звездочка привода газораспределительного механиз
ма и привода масляного насоса; 5 - натяжитель цепи; 6 - масляный фильтр; 7 - пробка поддона карте
ра; 8 - болты крепления кронштейна компрессора кондиционера; 9 - кронштейн крепления компрессо
ра кондиционера; 10 - масляный картер; 11 - болты крепления масляного насоса; 12 - масляный насос;
13 - звездочка масляного насоса; 14 - цепь привода масляного насоса; 15 - успокоитель цепи
Масляный насос снимают для замены при
снижении его подачи, вызывающей постоян-
