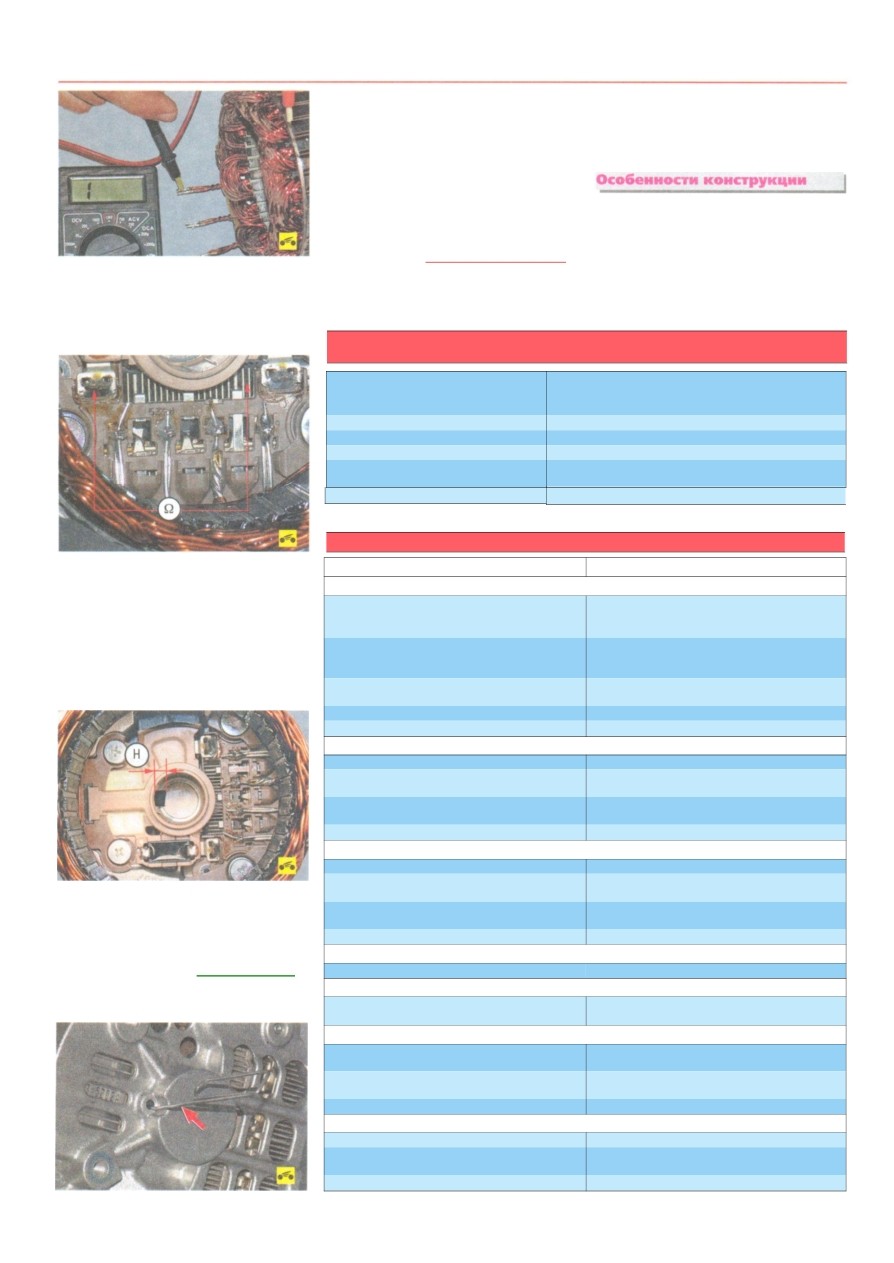

ЭЛЕКТРООБОРУДОВАНИЕ __ __ 19 3
24. Подсоедините щупы тестера к корпусу
статора и поочередно к каждому выводу об
моток. Измеренное сопротивление должно
быть очень большим (стремиться к бесконеч
ности). В противном случае замените статор.
25. Проверьте выпрямительный блок. Для
этого подсоедините щупы тестера к выводу
фазной обмотки статора и воздушному ради
атору диодов. Меняя щупы тестера местами,
измерьте сопротивление. Если показания тес
тера одинаковы в обоих случаях, выпрями
тельный блок неисправен и требует замены.
26. Аналогично проверьте две другие ди
одные цепи генератора.
27. Проверьте выступание щеток в свобод
ном состоянии. Если размер Н окажется
меньше 2 мм, замените щетки или щеткодер
жатель в сборе.
Примечани е
Для замены щеток потребуется отпайка
их проводов от выводов щеткодержателя.
28. Соберите генератор в порядке, обрат
ном снятию, сориентировав крышки генера
тора и корпус статора по ранее сделанным
меткам. Перед установкой крышки со сторо
ны контактных колец утопите щетки и зафик
сируйте их в таком положении, вставив в от
верстие крышки штифт (например, разогну
тую большую канцелярскую скрепку). После
сборки извлеките штифт. Болт крепления
шкива затяните моментом (73±12) Н-м.
Предупреждени е
Если не зафиксировать щетки в утоп
ленном положении, при установке
Стартер автомобиля Mitsubishi Lancer пред
ставляет собой четырехполюсный, четырех-
щеточный электродвигатель постоянного то
ка с возбуждением от постоянных магнитов,
совмещенный с планетарным редуктором
и электромагнитным двухобмоточным тяго
вым реле.
Тип
С возбуждением от постоянных магнитов, дистанционным
управлением с электромагнитным включением, планетарным
редуктором и муфтой свободного хода
Номинальное напряжение, В
12
Номинальная мощность, кВт
1,4
Потребляемый ток на режиме холостого хода, А
90
Частота вращения якоря на режиме холостого
хода, мин-1 не менее
Число зубьев шестерни привода
6000
Причина неисправности
Способ устранения
Стартер не включается
Неисправна аккумуляторная батарея
Окисление клемм аккумуляторной батареи и наконечни
ков проводов
Проверьте аккумуляторную батарею
Зачистите, закрепите и смажьте наконечники проводов
и клеммы техническим вазелином
Нарушение контактов в соединениях, обрыв проводов в
цепях электроснабжения и управления стартером
Проверьте, зачистите, подтяните или замените контакт
ные соединения в цепях электроснабжения и управле
ния стартером
Нарушение в работе выключателя (замка) зажигания
Отремонтируйте или замените выключатель (замок) за
жигания
Неисправно тяговое реле
Замените тяговое реле
Неисправен стартер
Отремонтируйте стартер
Тяговое реле включается, но якорь стартера не вращается или вращается слишком медленно
Сильно разряжена аккумуляторная батарея
Зарядите или замените аккумуляторную батарею
Окисление клемм аккумуляторной батареи и
наконечников проводов
Зачистите, закрепите и смажьте наконечники проводов
и клеммы техническим вазелином
Слабая затяжка гаек крепления наконечников проводов
на выводах тягового реле
Затяните гайки
Неисправен стартер
Отремонтируйте стартер
Тяговое реле включается и сразу выключается (часто повторяющийся стук)
Сильно разряжена аккумуляторная батарея
Зарядите или замените аккумуляторную батарею
Увеличенное сопротивление цепи электроснабжения
стартера
Зачистите и закрепите наконечники проводов.
Неисправные провода замените
Неисправен выключатель (замок) зажигания
Отремонтируйте или замените выключатель (замок)
зажигания
Неисправно тяговое реле
Замените тяговое реле
Стартер включается, но коленчатый вал не вращается
Неисправен стартер
Отремонтируйте стартер
Стартер включается, но шестерня не входит в зацепление
Забоины на зубьях шестерни муфты привода или венца
маховика
Устраните забоины или замените маховик либо муфту
привода стартера
Стартер не выключается после пуска двигателя
Заедание ключа в выключателе (замке) зажигания в
положении START (стартер)
Отремонтируйте или замените выключатель (замок)
зажигания
Замыкание контактов выключателя (замка) зажигания
Отремонтируйте или замените выключатель (замок)
зажигания
Неисправен стартер
Отремонтируйте стартер
Повышенный уровень шума при вращении якоря стартера
Ослаблено крепление стартера
Подтяните болты крепления стартера
Повреждены зубья шестерни муфты привода стартера
или зубчатого венца маховика двигателя
Замените или отремонтируйте стартер, замените
маховик двигателя
Неисправен стартер
Отремонтируйте стартер
Техническая характеристика стартера
крышки они сломаются о край кон
тактного кольца.
СТАРТЕР
Возможные неисправности стартера, их причины и способы устранения
Число зубьев шестерни привода
_____________________________8
