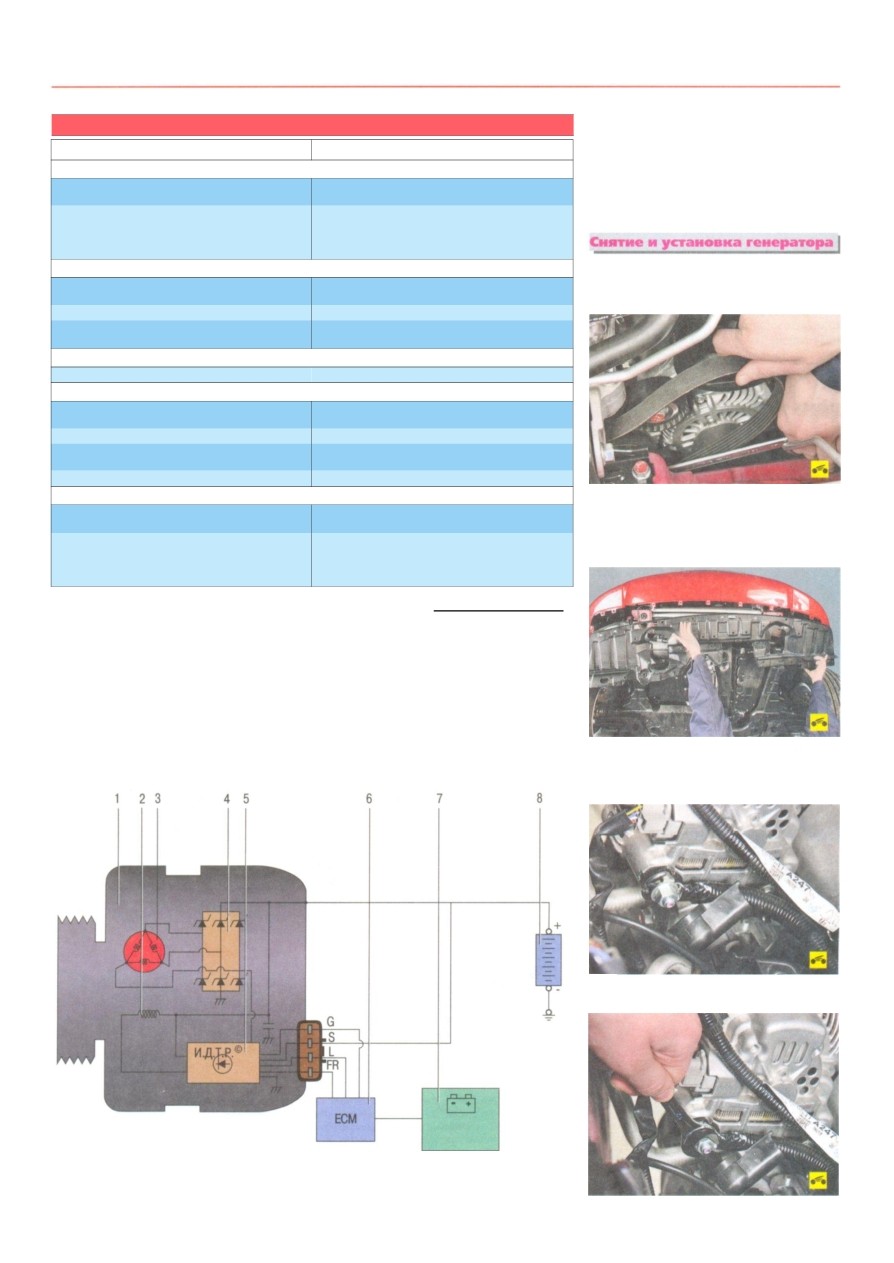

190____MITSUBISHI LANCE R
Причина неисправности
Способ устранения
При включении зажигания не горит сигнальная лампа разряда аккумуляторной батареи
Обрыв провода между генератором, замком зажигания
и сигнальной лампой
Устраните обрыв
Неисправен генератор (изношены щетки генератора
или неплотно прилегают к контактным кольцам, сгорела
обмотка возбуждения генератора, неисправен диодный
мост или регулятор напряжения)
Замените или отремонтируйте генератор
Сигнальная лампа разряда аккумуляторной батареи не гаснет после пуска двигателя
Слабое натяжение ремня привода генератора
Проверьте натяжение ремня. Замените ремень в случае
необходимости
Неисправен диодный мост генератора
Отремонтируйте генератор
Замыкание провода между генератором и сигнальной
лампой на массу
Изолируйте провод
Сигнальная лампа разряда аккумуляторной батареи горит при выключенном зажигании
Неисправен генератор
Замените или отремонтируйте генератор
Генераторная установка не обеспечивает зарядки аккумуляторной батареи
Окисление клемм аккумуляторной батареи
Зачистите, закрепите и смажьте наконечники проводов
и клеммы батареи техническим вазелином
Неисправна аккумуляторная батарея
Замените аккумуляторную батарею
Слабое натяжение ремня привода генератора
Проверьте натяжение ремня. Замените ремень в случае
необходимости
Неисправен генератор (выпрямительный мост)
Отремонтируйте генератор
Аккумуляторная батарея перезаряжается
Неисправен генератор (регулятор напряжения, выпря
мительный мост)
Отремонтируйте генератор
Повышенное падение напряжения в цепи генератор -
аккумуляторная батарея
Проверьте, зачистите, подтяните или замените контакт
ные соединения в замке зажигания, предохранителях,
разъемах, проверьте соединение корпуса генератора с
массой
Обмотка возбуждения расположена на ро
торе 8 генератора. Выводы обмотки возбуж
дения припаяны к двум медным контактным
кольцам 9, установленным на валу ротора.
Питание к обмотке возбуждения подается че
рез две контактные щетки 15 и контактные
кольца.
Контактные щетки расположены в щетко
держателе 16, скомбинированном в одном
корпусе с регулятором напряжения. Схема
соединений генератора показана на рис. 10.5.
Полезны й сове т
В последнее время появилось много
фирм, специализирующихся на ре
монте импортных стартеров и гене
раторов. В них вы сможете провести
диагностику неисправного узла, при
обрести запчасти для любой модели
генератора (стартера) и получить
квалифицированную
консультацию.
Если вы не уверены, что сможете от
ремонтировать генератор (стартер)
самостоятельно, есть смысл обра
титься в такую фирму, где ремонт вы
полнят, как правило, быстро, качест
венно и по доступной цене. Однако
на автомобилях с большим пробегом
часто бывает выгоднее заменить узел
в сборе новым узлом, чем заменять
вышедшие из строя детали.
2. Снимите ремень привода вспомогатель
ных агрегатов со шкива генератора (см. За
мена ремня привода вспомогательных агре
гатов двигателей 4В10, 4В11, с. 67).
3. Снимите передний брызговик двигателя
(см. Снятие и установка брызговиков и за
щиты картера двигателя, с. 85).
4. Сдвиньте резиновый чехол.
Рис. 10.5. Схема соединений генератора: 1 - генератор; 2 - обмотка возбуждения ротора; 3 - об
мотка статора; 4 - выпрямительный блок; 5 - регулятор напряжения; 6 - блок управления двигателем;
7 - сигнальная лампа разряда аккумуляторной батареи; 8 - аккумуляторная батарея
Возможные неисправности генератора, их причины и способы устранения
Вам потребуются: ключи на 12, на 14.
1. Отсоедините провод от клеммы минус
аккумуляторной батареи.
