11 8 MITSUBISH I LANCE R

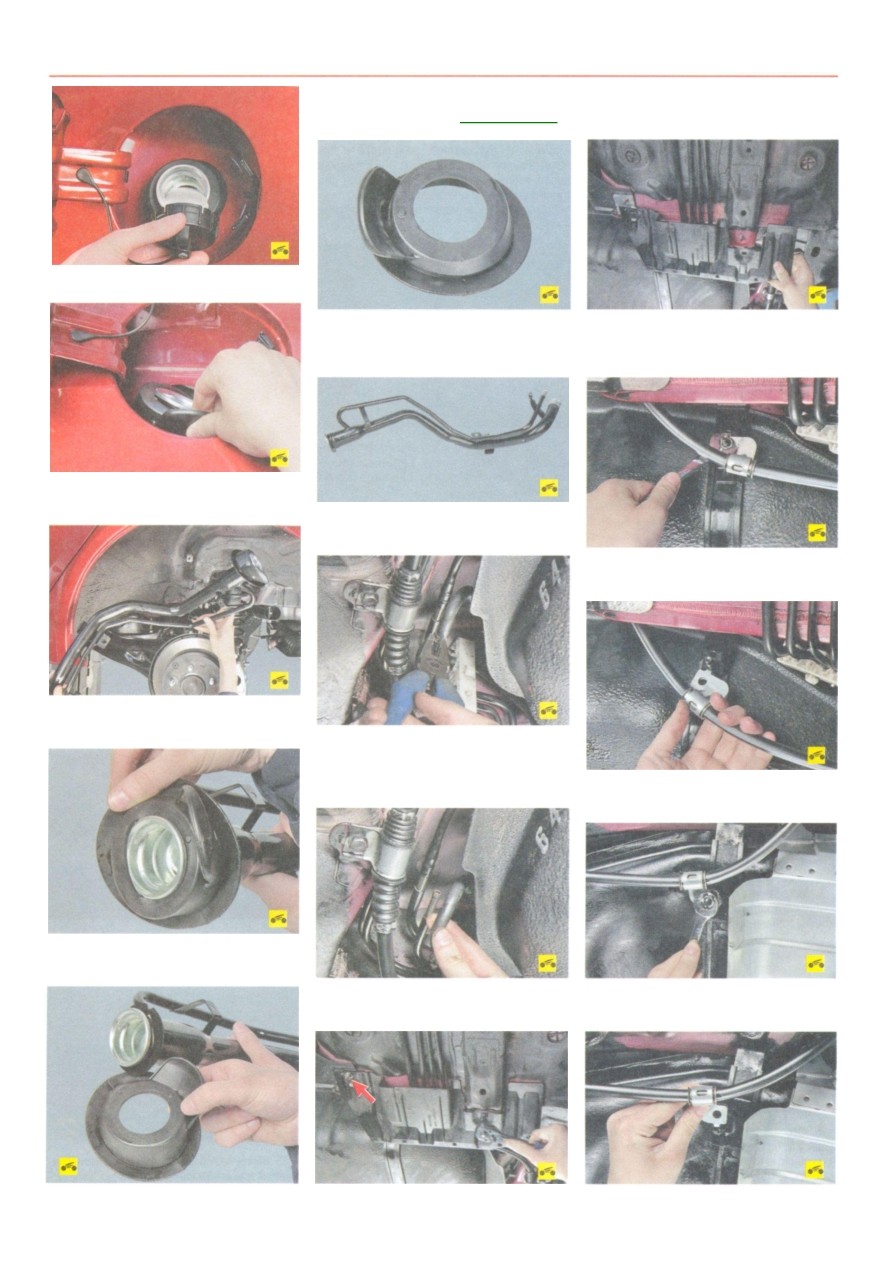

17. Выверните пробку наливной горловины.
19. ...и снимите наливную трубу с автомо
биля.
20. Сдвиньте уплотнитель с горловины на
ливной трубы...
21. ...и снимите уплотнитель.
Примечани я
Порванный, затвердевший или сильно
деформированный уплотнитель заме
ните новым.
Так выглядит наливная труба топлив
ного бака, снятая с автомобиля.
22. Ослабьте хомут крепления шланга си
стемы улавливания паров топлива, сжав
пассатижами его отогнутые ушки, сдвиньте
хомут по шлангу...
23. ...и отсоедините шланг от трубки паро
провода.
24. Отверните две гайки крепления левого
аэродинамического щитка, расположенного
рядом с топливным баком...
25. ...и снимите щиток.
26. Аналогично снимите правый аэродина
мический щиток.
27. Отверните гайку крепления держателя
левого троса привода стояночного тормоза...
28. ...и снимите держатель со шпильки ле
вого кронштейна крепления топливного бака.
29. Отверните гайку крепления держателя
правого троса привода стояночного тормоза...
18. Протолкните уплотнитель горловины
наливной трубы в отверстие лючка...
