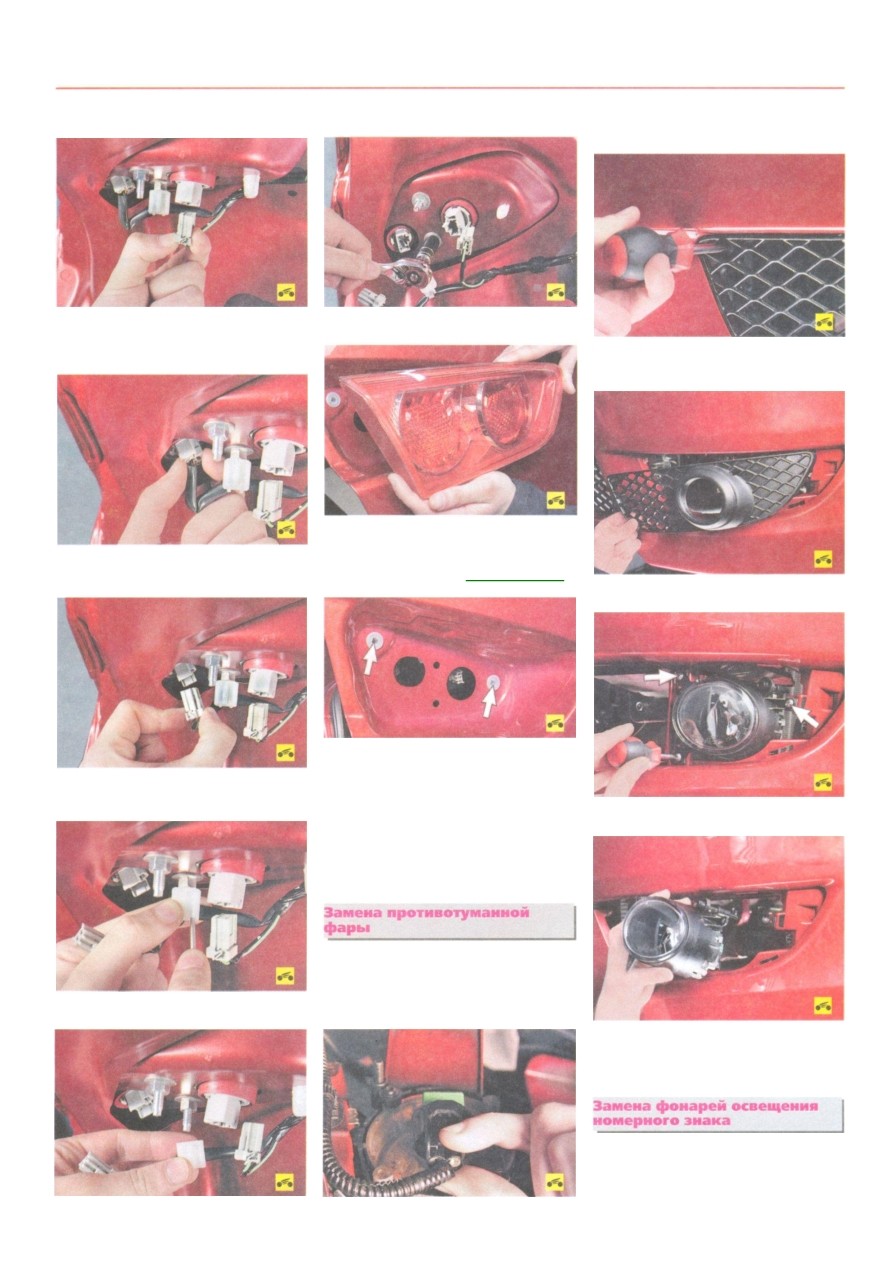

ЭЛЕКТРООБОРУДОВАНИЕ __ __ 21 3
2. Нажав на фиксатор колодки жгута про
водов...
7. ...и снимите колпачок гайки крепления
фонаря.
3. ...отсоедините колодку от патрона проти
вотуманного фонаря (фонаря света заднего
хода в правом фонаре).
8. Отверните две гайки крепления фонаря...
4. Нажав на фиксатор колодки жгута про
водов...
9. ...и снимите фонарь с крышки багажни
ка, преодолевая сопротивления фиксаторов.
Примечани е
5. ...отсоедините колодку от патрона лампы
габаритного огня.
Задний фонарь зафиксирован двумя
штифтами, соединенными с крышкой
багажника через пластмассовые втул
ки. Не потеряйте втулки, так как при
снятии фонаря они могут остаться
на его штифтах
10. Установите фонарь в порядке, обрат
ном снятию.
б. Отожмите фиксатор...
Вам потребуется отвертка с крестообраз
ным лезвием.
1. Снимите подкрылок переднего колеса
(см. Снятие и установка брызговиков колес
и подкрылков, с. 227).
2. Нажмите на фиксатор колодки жгута
проводов и отсоедините колодку от разъема
лампы.
3. Выверните винт крепления декоратив
ной решетки противотуманной фары...
4. ...и снимите решетку.
5. Выверните три винта крепления фары.
Вам потребуется отвертка с крестообраз
ным лезвием.
1. Отсоедините провод от клеммы минус
аккумуляторной батареи.
6. ...и снимите противотуманную фару.
7. Установите фару в порядке, обратном
снятию.
