ЭЛЕКТРООБОРУДОВАНИЕ __ __ 18 5
Обозначение
Защищаемая цепь
А
Реле противотуманных фар
В
Реле звукового сигнала
С
Реле электромагнитной муфты компрессора кондиционера
D
Дополнительное оборудование
Е
Реле управления автоматической коробкой передач
F
Дополнительное оборудование
G
Реле дальнего света фар
Н
Реле управления дроссельной заслонкой
I
Дополнительное оборудование
J
Реле системы наружного освещения в дневное время
К
Реле топливного насоса
L
Дополнительное оборудование
М
Реле вентилятора радиатора кондиционера
N
Реле стартера
0
Реле ближнего света фар
Р
Реле вентилятора системы охлаждения двигателя
R
Дополнительное оборудование
S
Главное реле системы управления двигателем
T
Дополнительное оборудование
Q
Реле вентилятора конденсора
Обозначение
Защищаемая цепь
А
Дополнительное оборудование
В
Реле электровентилятора отопителя
С
Реле обогрева сидений
D
Реле обогрева заднего стекла
8. Установите в контактный разъем предо
хранитель того же номинала, что и снятый.
9. При необходимости замены извлеките
реле из монтажного блока, покачивая его
из стороны в сторону, и установите новое реле.
11. ...и некоторые предохранители заменя
ют аналогично реле.
Вам потребуются: накидной или торцовый
ключ на 10, отвертки с плоским и крестооб
разным лезвием.
Для снятия монтажного блока предохра
нителей, расположенного в салоне, вы
полните следующее.
1. Отсоедините провод от клеммы минус
аккумуляторной батареи.
№
Цепь питания
Классификация
Номинальный Цвет предохранителей
Цепь нагрузки
потребителей
ток, А
и плавких вставок
1 Перемычка №37
Плавкая вставка
30
Розовый
Отопитель
2 Перемычка №34
Предохранитель
15
Голубой
Стоп-сигналы
__3
Перемычка №37
10
Красный
Задний противотуманный фонарь
__4
ETACS-ECU*
30
Зеленый
Очиститель ветрового стекла
__5
Перемычка №34
10
Красный
Цепи дополнительного оборудования
__6
Перемычка №37
20
Желтый
Электропривод замков дверей
__7
Перемычка №30
15
Голубой
Аудиосистема
__8
7,5
Коричневый
Реле блока управления
__9
15
Голубой
Лампы освещения салона (плафоны)
_10
Перемычка №34
Голубой
Аварийная световая сигнализация
_11
ETACS-ECU
15
Голубой
Очиститель заднего стекла
_12
ETACS-ECU
7,5
Коричневый
Контрольно-измерительные приборы
_13
ETACS-ECU
15
Голубой
Прикуриватель/розетка электропитания
_14
ETACS-ECU
10
Красный
Замок зажигания
_15
20
Желтый
Люк
_16
ETACS-ECU
10
Красный
Наружные зеркала заднего вида
_17
Перемычка №34
10
Красный
Система полного привода
_18
ETACS-ECU
7,5
Коричневый
Фонари света заднего хода
_19
Перемычка №37
15
Голубой
Розетка электропитания
20 Перемычка №34
Плавкая вставка
30
Розовый
Электростеклоподъемники
21 Перемычка №37
30
Розовый
Обогрев заднего стекла
22 ETACS-ECU
Предохранитель
7,5
Коричневый
Обогрев наружных зеркал заднего вида
23 Перемычка №34
15
Голубой
Источник питания переменного тока
24
25(20)
Белый (желтый)
Электропривод сидений
25
30
Зеленый
Обогрев сидений
*ETACS-ECU - блок управления электрооборудованием
10. Плавкие вставки...
Таблица 10.4
Назначение реле
в монтажном блоке,
расположенном в салоне
автомобиля
Таблица 10.2
Назначение реле в монтажном блоке,
расположенном в моторном отсеке
Таблица10.3

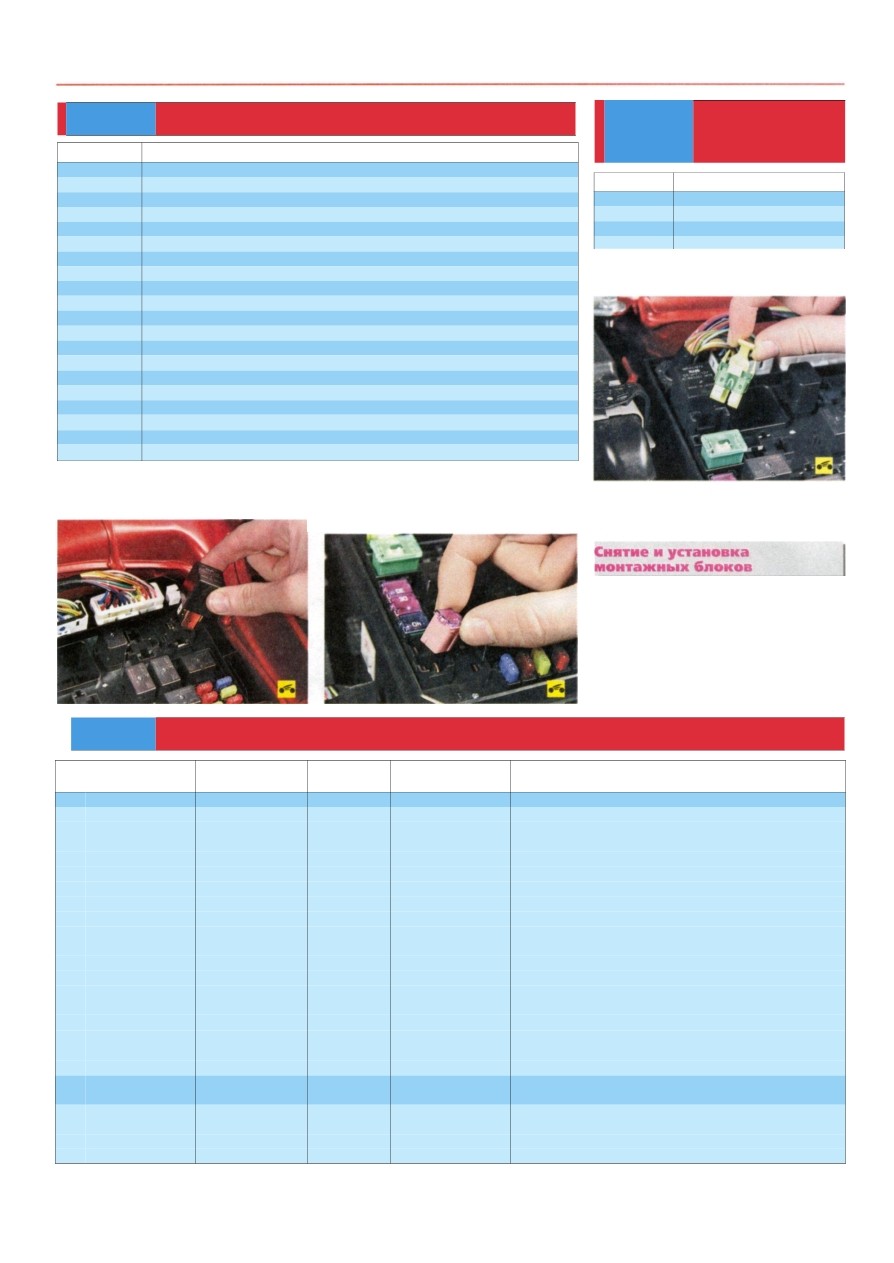

Назначение предохранителей и плавких вставок в монтажном блоке, расположенном в салоне автомобиля
