264____MITSUBISHI LANCE R

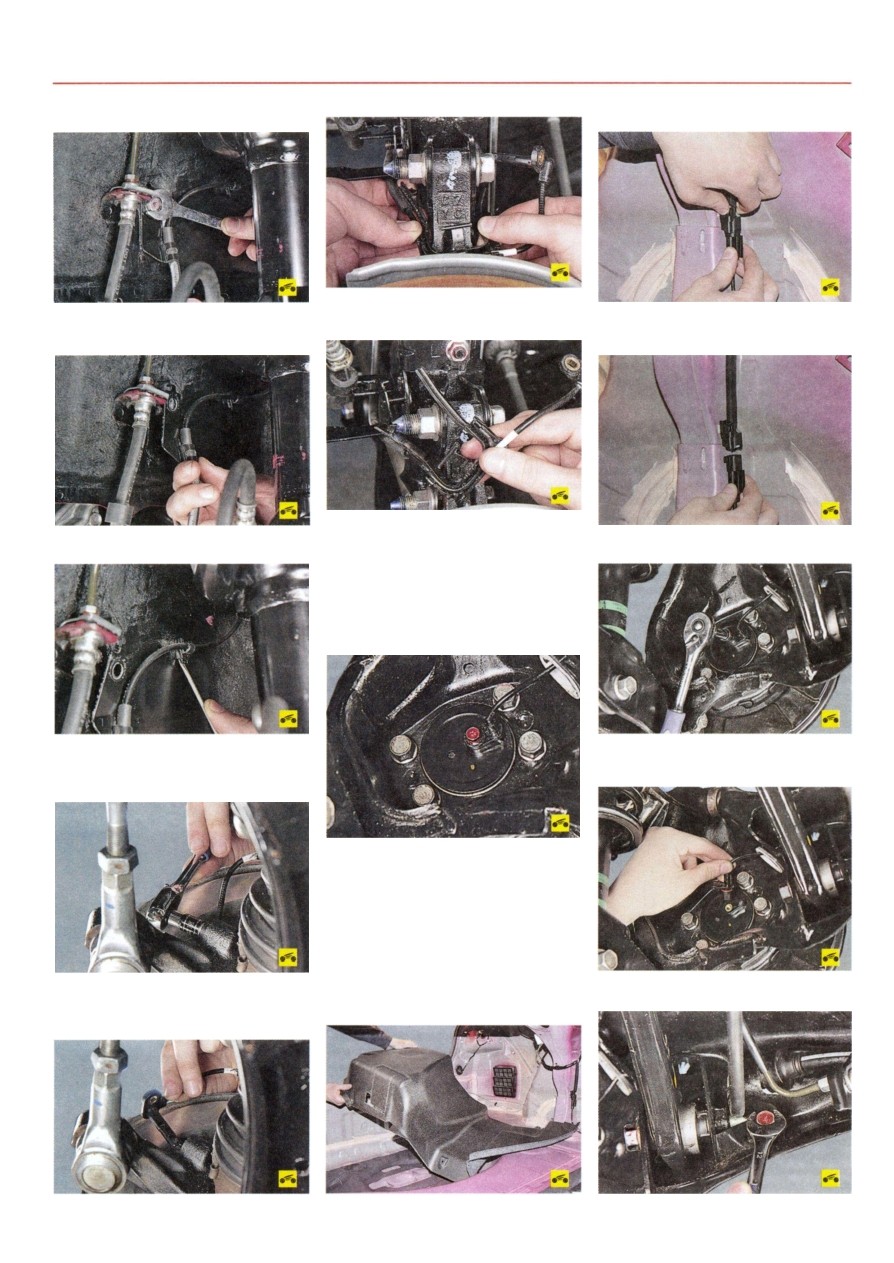

5. ...и снимите держатель с поворотного ку
лака.
6. Выверните болт крепления держателя жгу
та проводов датчика к брызговику двигателя...
7. ...и снимите держатель.
9. Выверните болт крепления датчика час
тоты вращения переднего колеса к поворот
ному кулаку...
10. ...и извлеките датчик из отверстия кулака.
11. Разожмите держатель жгута проводов
датчика...
12. ...и снимите держатель с поворотного
кулака.
13. Разъедините колодку жгута проводов
датчика в моторном отсеке и снимите датчик,
продев жгут проводов и колодку через уплот
нитель брызговика двигателя.
14. Установите датчик частоты вращения пе
реднего колеса в порядке, обратном снятию.
Датчик частоты вращения заднего коле
са установлен в отверстии крышки ступицы.
Для его замены выполните следующие опе
рации.
1. Отсоедините провод от клеммы минус
аккумуляторной батареи.
2. Включите I передачу и установите упоры
под передние колеса.
3. Приподнимите заднюю часть автомоби
ля, установите на надежную опору и снимите
заднее колесо.
4. Снимите облицовку багажника со сторо
ны заменяемого датчика.
5. Сожмите фиксатор колодки жгута прово
дов датчика частоты вращения заднего колеса...
6. ...и разъедините колодку.
7. Выверните болт крепления датчика
к крышке ступицы...
8. ...и извлеките датчик из отверстия ступицы.
8. Подденьте отверткой пластмассовый
держатель жгута проводов и извлеките его
из отверстия брызговика двигателя.
