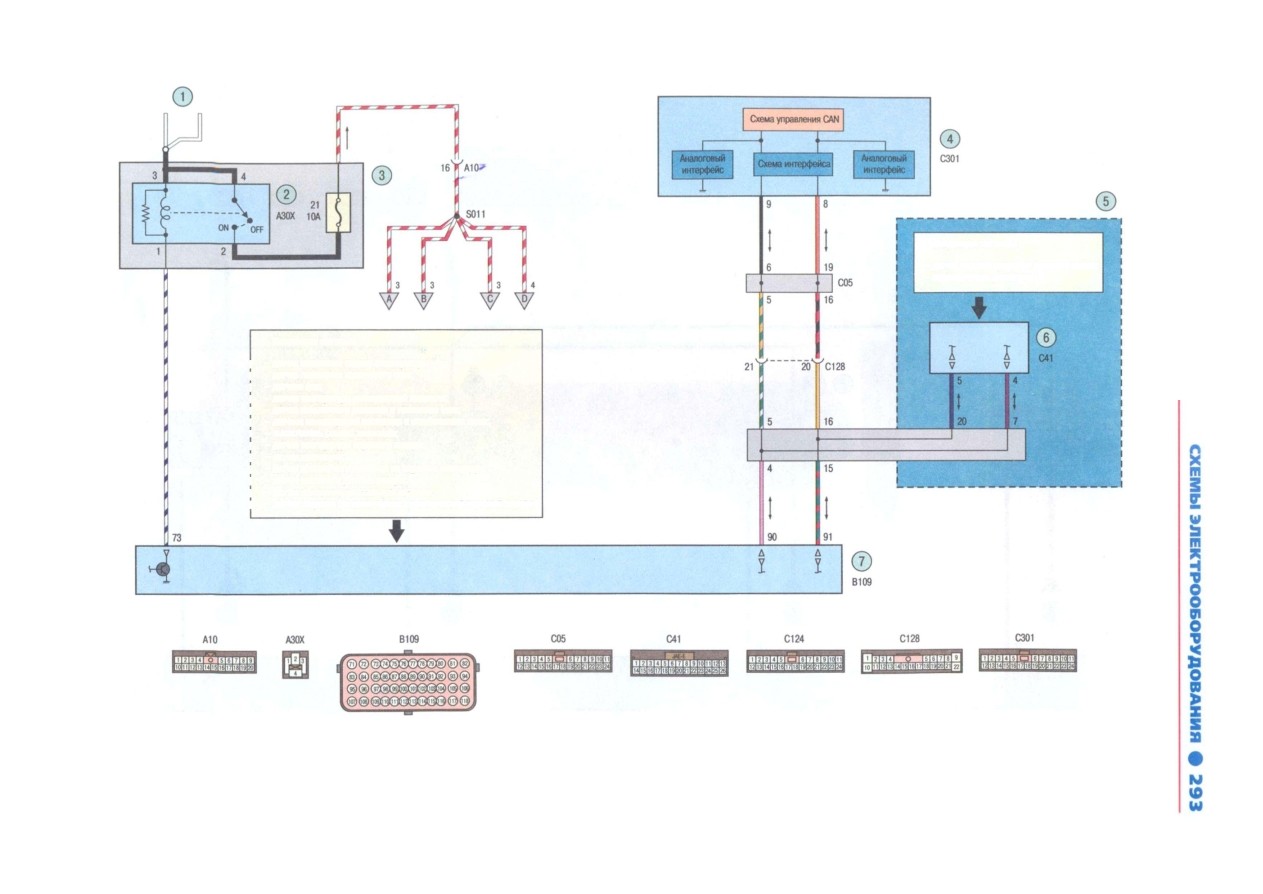

Схема 3. Система зажигания: 1 - плавкая вставка (120 А); 2 - главное реле системы управления двигателем; 3 - монтажный блок, размещенный в моторном отсеке; 4 - блок управления электрооборудованием; 5 -
контур системы управления трансмиссией; 6 - блок управления трансмиссией; 7 - блок управления двигателем
Входящие сигналы
- датчик положения педали акселератора;
- датчик положения коленчатого вала;
- датчики фаз;
- датчик температуры охлаждающей жидкости;
- датчик избыточного давления в топливном баке;
- датчики концентрации кислорода в отработавших газах;
- выключатель (замок] зажигания;
- датчик температуры впускного воздуха;
- датчик детонации;
- датчик абсолютного давления во впускном коллекторе;
- датчик массового расхода воздуха;
- датчик положения дроссельной заслонки;
- датчик скорости (на автомобилях с механической коробкой передач)
Входящие сигналы
- датчик частоты вращения ведомого шкива;
- переключатель диапазонов
