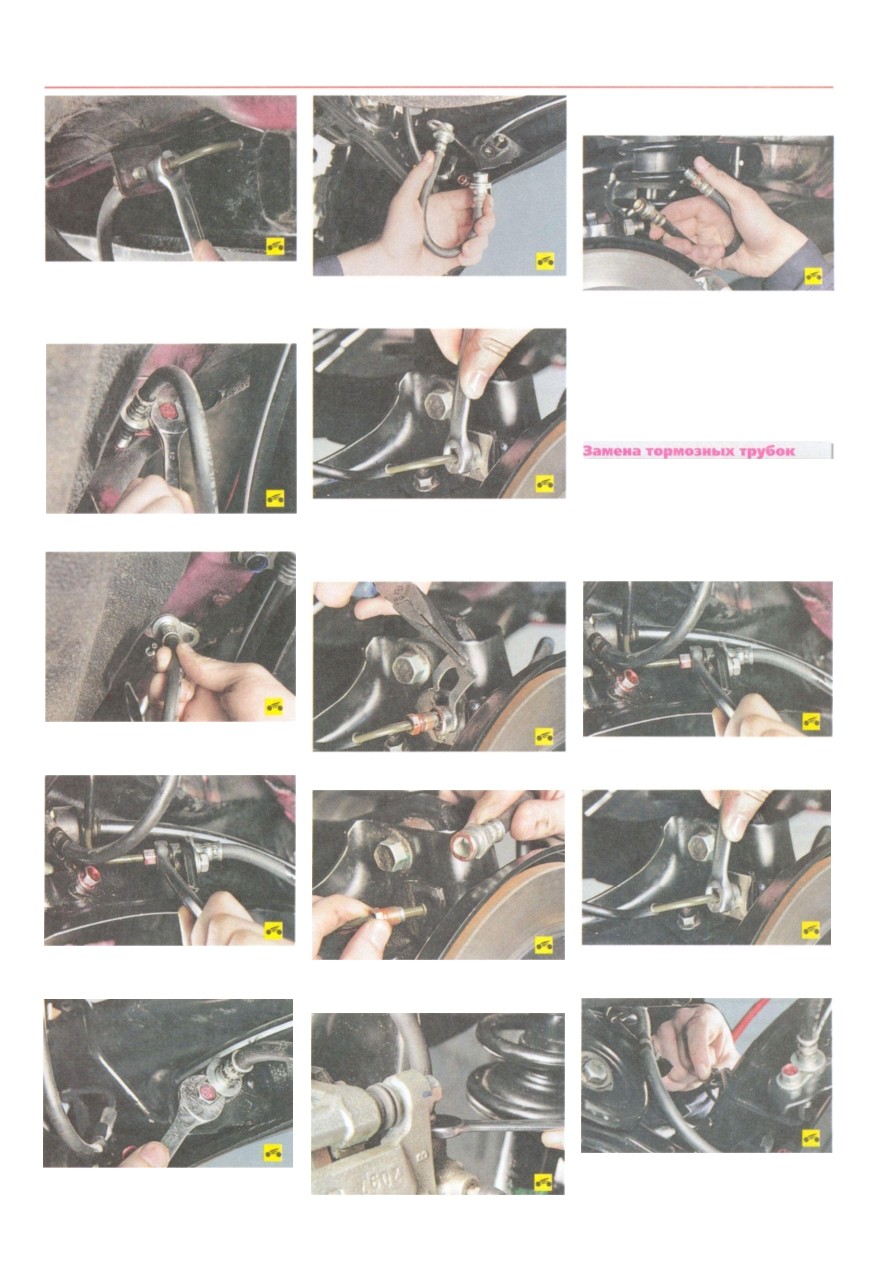

ТОРМОЗНА Я СИСТЕМА____171
21. ...выверните второй наконечник тор
мозного шланга из колесного цилиндра...
22. ...и снимите шланг.
23. Аналогично снимите шланги с другой
стороны автомобиля.
24. Установите тормозные шланги в поряд
ке, обратном снятию.
25. После замены шлангов удалите воздух
из тормозной системы (см. Прокачка гидро
привода тормозной системы, с. 166).
12. Для замены переднего шланга тормоз
ного механизма заднего колеса отверните
гайку крепления тормозной трубки к перед
нему наконечнику шланга...
13. ...выверните болт крепления наконечника...
14. ...и выньте наконечник из кронштейна
на кузове.
15. Отверните гайку крепления тормозной
трубки к заднему наконечнику шланга...
16. ...выверните болт крепления наконечника...
17. ...выньте наконечник из кронштейна
на продольном рычаге и снимите шланг.
18. Для замены заднего шланга тормоз
ного механизма заднего колеса отверните
гайку крепления тормозной трубки к перед
нему наконечнику шланга...
19. ...снимите скобу крепления наконечника...
20. ...выньте наконечник из кронштейна
на продольном рычаге...
Принцип замены трубок и их соединения
со всеми узлами тормозной системы и шлан
гами одинаковы. Все гайки трубок выполне
ны под ключ на 10.
Работы показаны на примере трубки, соеди
няющей передний и задний тормозные шлан
ги тормозного механизма заднего колеса.
1. Отверните гайку крепления тормозной труб
ки к заднему наконечнику переднего шланга...
2. ...и гайку крепления тормозной трубки
к переднему наконечнику заднего шланга.
3. Разожмите держатель, выведите из него
трубку...
