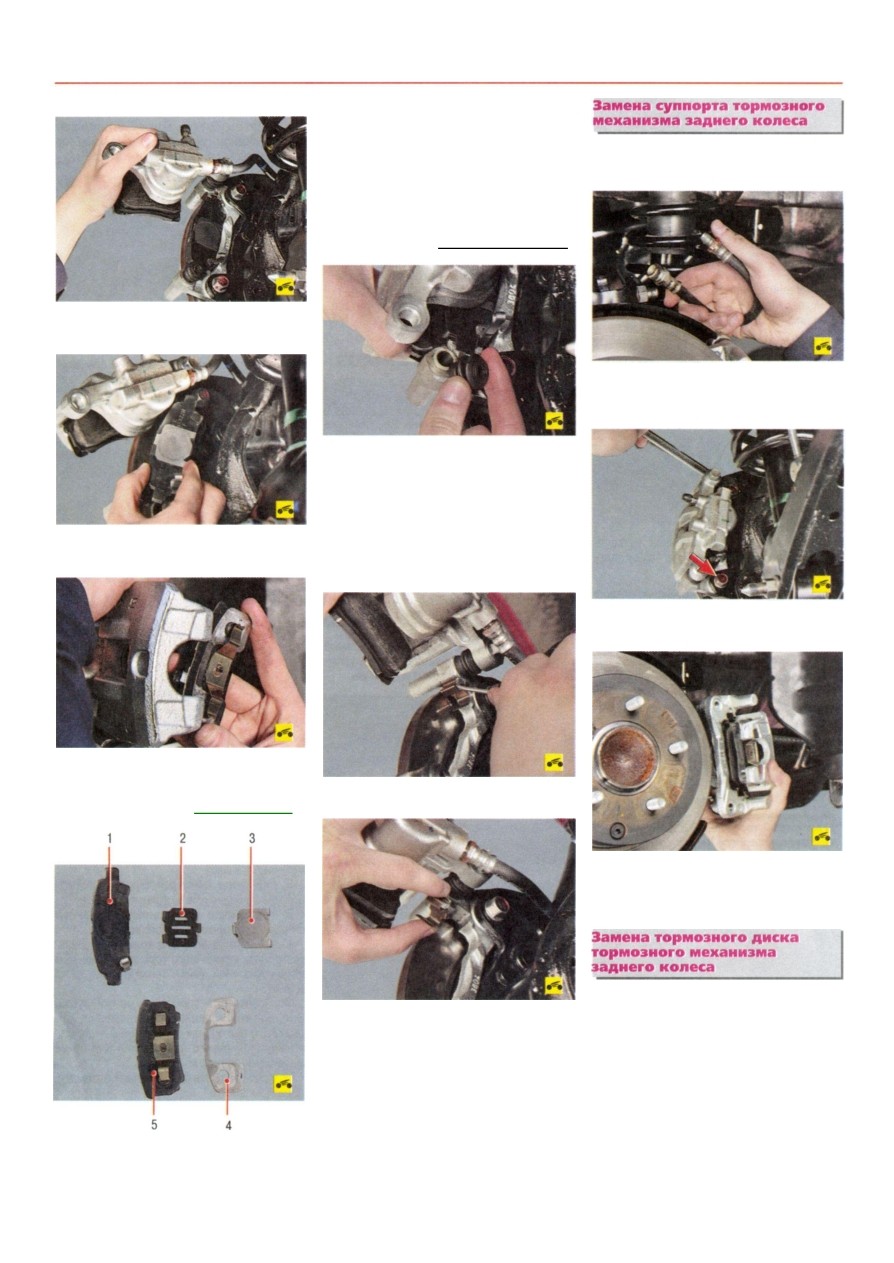

ТОРМОЗНА Я СИСТЕМА____175
3. ...извлеките его из суппорта...
4. ...и приподнимите суппорт вверх вместе
с наружной тормозной колодкой.
5. Снимите с направляющей внутреннюю
тормозную колодку...
6. ...а с суппорта наружную тормозную ко
лодку.
Примечани е
Так выглядят тормозные колодки зад
него рабочего тормозного механизма:
1 - внутренняя тормозная колодка;
2 - дистанционная пластина; 3,4- виб-
рогасящие пластины; 5 - наружная ко
лодка тормозного механизма с при
жимной пружиной.
Наружная и внутренняя колодки зад
него рабочего тормозного механизма
различны по конструкции и невзаимо
заменяемы.
Полезны й сове т
При каждой замене тормозных коло
док в обязательном порядке прове
ряйте состояние защитных резиновых
чехлов направляющих пальцев, а так
же легкость перемещения суппорта от
носительно направляющей тормозных
колодок. Если перемещение затрудне
но, смажьте консистентной смазкой
направляющий палец и его чехол.
7. Подденьте отверткой...
8. ...и снимите с направляющей колодок
нижнюю и верхнюю фиксирующие пружины.
9. С помощью раздвижных пассатижей уто
пите поршень цилиндра.
10. Установите фиксирующие пружины,
тормозные колодки и другие снятые детали
в порядке, обратном снятию.
11. Аналогично замените тормозные колод
ки тормозного механизма правого колеса.
12. Проверьте и при необходимости восста
новите уровень тормозной жидкости в бачке
главного тормозного цилиндра.
Вам потребуется ключ на 14.
1. Снимите колесо со стороны заменяемого
суппорта.
2. Снимите задний шланг заднего тормоз
ного механизма (см. Замена тормозных
шлангов, с. 170).
3. Выверните болты крепления суппорта
к продольному рычагу...
4. ...и снимите суппорт в сборе.
5. Установите суппорт и тормозной шланг
в порядке, обратном снятию.
При наличии на рабочей поверхности диска
задиров, глубоких рисок и других дефектов, уве
личивающих износ колодок и уменьшающих эф
фективность торможения, а также в случае по
вышенного бокового биения диска, вызывающе
го вибрации при торможении, замените диск.
Минимально допустимая толщина тормоз
ного диска - 8,4 мм. Если толщина одного
из дисков меньше указанного значения, за
мените оба диска. При замене тормозных
дисков обязательно замените тормозные ко
лодки новым комплектом.
1. Снимите колесо со стороны заменяемого
диска.
