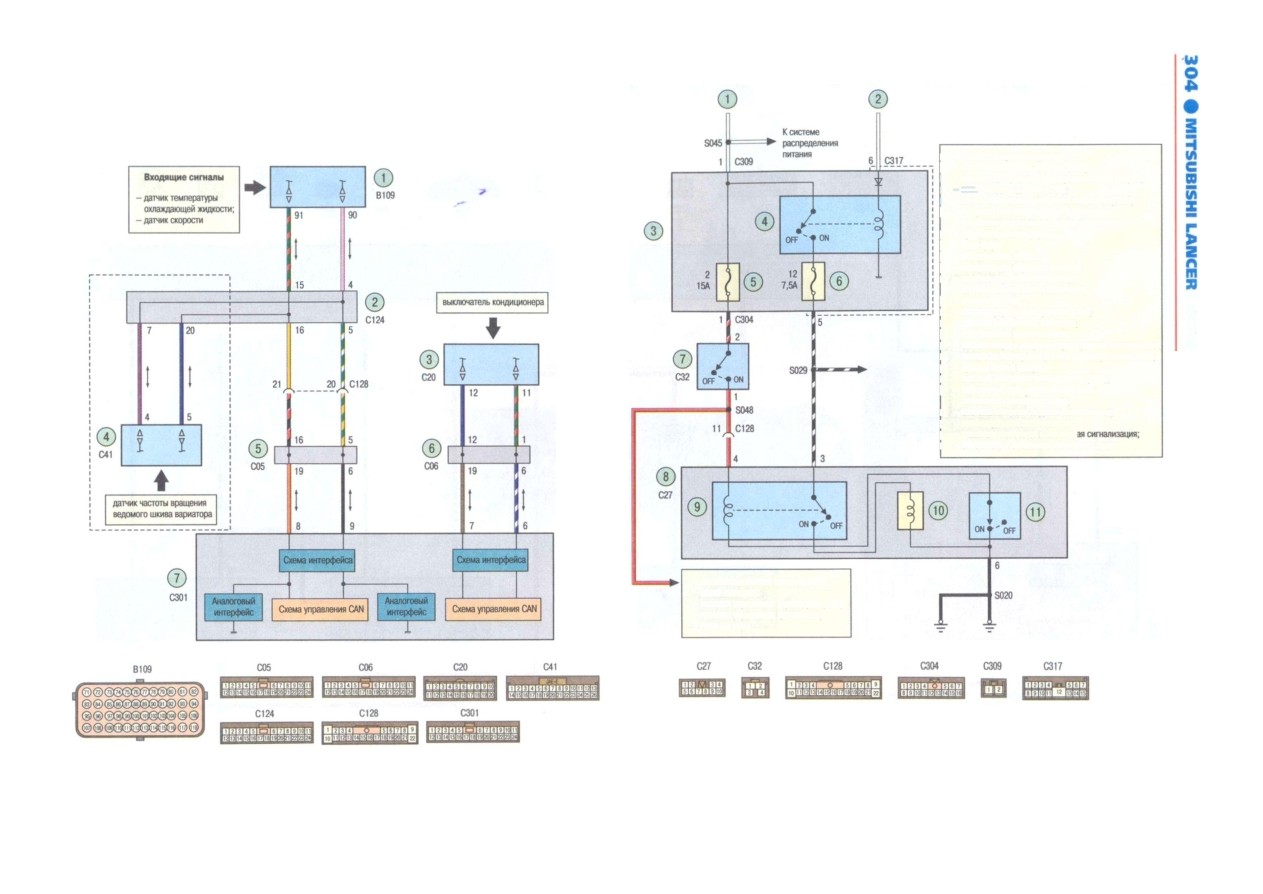

Схема 16. Система охлаждения двигателя (продолжение): 1 - блок управления двигателем; 2 - соеди
нительная колодка системы передачи данных CAN3; 3 - блок управления кондиционером; 4 - блок управ
ления трансмиссией; 5 - соединительная колодка системы передачи данных CAN2; 6 - соединительная ко
лодка системы передачи данных CAN 1; 7 - блок управления электрооборудованием
Схема 17. Система блокировки рычага селектора выбора режимов трансмиссии: 1 - плавкая вставка
(80 А); 2 - выключатель (замок) зажигания; 3 - блок управления электрооборудованием; 4 - реле включения
зажигания; 5 - предохранитель (15 А); 6 - предохранитель (7,5 А); 7 - выключатель стоп-сигналов; 8 - меха
низм переключения режимов трансмиссии; 9 - реле блокировки рычага селектора; 10 - соленоид блокиров
ки рычага селектора; 11 - датчик включения режима "Р" (парковка)
- антиблокировочная система (ABS);
- круиз-контроль;
- система управления вариатором (АКП);
- система управления двигателем;
- стоп-сигналы
- система кондиционирования;
- антиблокировочная система (ABS);
- система центральной блокировки замков дверей;
- сеть передачи данных (CAN);
- система включения ближнего света фар (DRL);
- плафоны освещения салона и багажника,
подсветка выключателя (замка) зажигания;
- противотуманные фары;
- блок-фары;
- обогреватели зеркал;
- обогреватели передних сидений;
- система звуковой сигнализации
об оставленном ключе зажигания;
- иммобилизатор;
- система управления трансмиссией;
- система бесключевого доступа;
- обогреватель заднего стекла;
- сигнализация о непристегнутых ремнях безопасности;
- механизм блокировки рычага селектора диапазонов;
- привод люка в крыше;
- система пассивной безопасности (SRS);
- габаритный свет, парковочный свет,
освещение номерного знака;
- система контроля за давлением в шинах;
- противоугонная сигнализация;
- указатели поворотов и аварийная сигнализация;
- очиститель и омыватель ветрового стекла
