ДВИГАТЕЛ Ь
9 9
- класс 1 (D
H
= 56,000-56,006 мм);
- класс 2 (D
H
= 56,006-56,012 мм);
- класс 3 (D
H
= 56,012-56,018 мм).
Торцовые поверхности вкладышей ко
ренных подшипников коленчатого ва
ла классов 1 и 3 промаркированы раз
ным цветом: вкладыши класса 1 - чер
ной краской, класса 3 - зеленой. Вкла
дыши класса 2 не имеют маркировки.
9. Проверьте параллельность упорных бур
тиков средней коренной шейки коленчатого
вала: если они непараллельны, вал погнут
и должен быть заменен.
10. Промойте каналы коленчатого вала, для
чего залейте в радиальные каналы бензин,
предварительно заглушив их с одной стороны
деревянными пробками. Выдержите не менее
20 мин и промойте каналы бензином, впрыс
кивая его резиновой грушей или медицин
ским шприцем. Деревянные заглушки удалите
после промывки соединительных каналов.
При необходимости повторяйте промывку
до начала вытекания чистого бензина.
Предупреждени е
Промывку каналов коленчатого вала
проводите в хорошо проветриваемом
помещении и с использованием за
щитных средств.
11. Уложите в постели блока цилиндров
верхние вкладыши коренных подшипников.
Примечание
Вкладыши устанавливайте так, что
бы установочный усик вкладыша сов
местился с выемкой в постели.
12. Смажьте вкладыши моторным маслом.
13. Установите коленчатый вал в блок ци
линдров.
14. Установите упорные полукольца 2 и 10
(см. рис. 5.33) средней опоры коленчатого вала.
Примечани е
Переднее упорное полукольцо 10 уста
навливают канавками в сторону пе
редней части двигателя.
15. Уложите в крышки коренных подшип
ников нижние вкладыши, совместив усики
вкладышей с выемками на крышках.
16. Смажьте моторным маслом коренные
шейки коленчатого вала.
17. Смажьте моторным маслом вкладыши
в крышках коренных подшипников коленча
того вала.
18. Установите крышки коренных подшип
ников согласно порядковым номерам.
Предупреждени е
Для установки крышек подшипников
коленчатого вала пользуйтесь молотком
с мягким бойком, изготовленным из ла
туни, свинца или полиуретана. Устанав
ливать крышки затяжкой крепежных
деталей запрещено, так как в этом слу
чае будут повреждены посадочные по
верхности крышек и блока цилиндров.
19. Установите болты крышек, затяните
болты моментом (26,5±2) Н-м в порядке,
указанном на рис. 5.34.

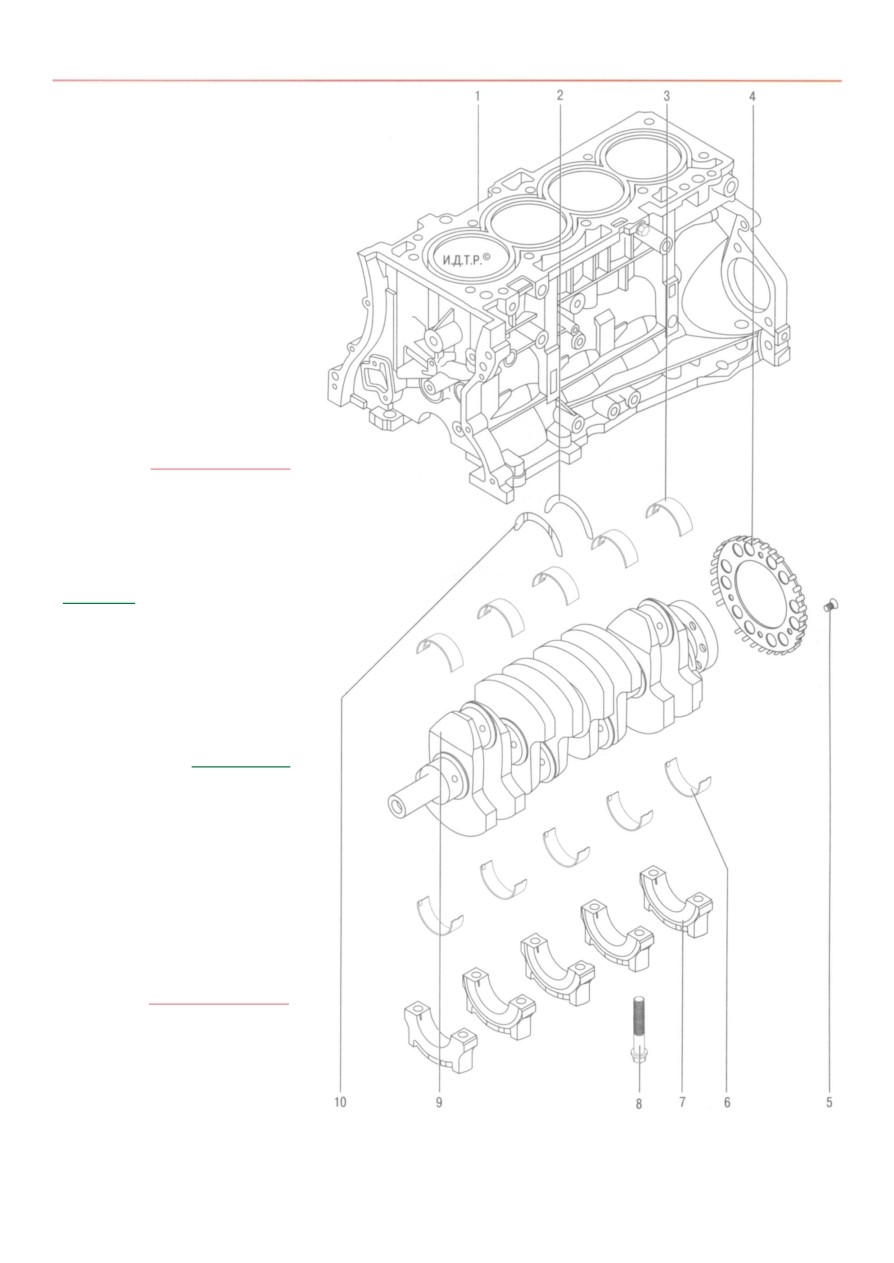

Рис. 5.33. Блок цилиндров двигателя и коленчатый вал: 1 - блок цилиндров; 2 - заднее упорное по
лукольцо коленчатого вала; 3 - верхний вкладыш коренного подшипника коленчатого вала; 4 - задаю
щий диск датчика положения коленчатого вала; 5 - винт крепления задающего диска; 6 - нижний вкла
дыш коренного подшипника коленчатого вала; 7 - крышка коренного подшипника коленчатого вала;
8 - болт крепления крышек коренных подшипников коленчатого вала; 9 - коленчатый вал; 10 - переднее
упорное полукольцо коленчатого вала
