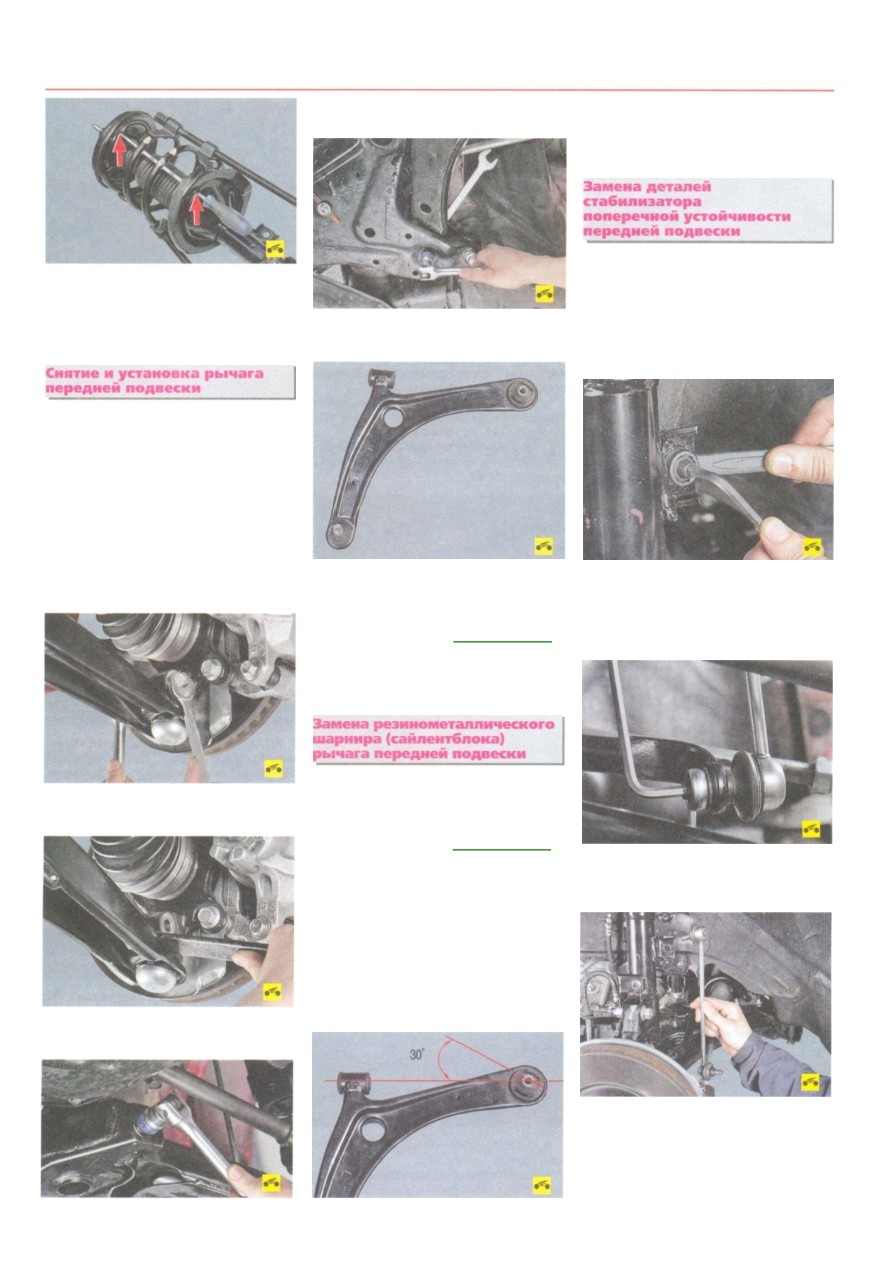

ХОДОВА Я ЧАСТ Ь _ __ 14 5
При сборке верхней опорной чашки
и верхней опоры отверстие в верхней
опорной чашке должно находиться
на одной линии с отверстием в нижней
опорной чашке.
Вам потребуются: два ключа на 17, торцо
вый ключ на 19.
1. Затормозите автомобиль стояночным
тормозом и установите противооткатные упо
ры (башмаки) под задние колеса.
2. Приподнимите переднюю часть автомо
биля, установите ее на надежные опоры
и снимите колесо.
3. Обработайте наконечник шаровой опо
ры специальным проникающим составом
(например, WD-40) для облегчения отвора
чивания гайки стяжного болта крепления
пальца опоры к поворотному кулаку.
4. Отверните гайку стяжного болта и извле
ките болт из отверстий поворотного кулака.
5. Отсоедините палец шаровой опоры
от поворотного кулака.
6. Выверните болт переднего крепления
рычага подвески к подрамнику.
3. Запрессуйте шарнир в обратном поряд
ке, стрелки на шарнире должны быть направ
лены под углом 30° относительно оси, соеди
няющей центры шарниров.
7. Выверните болт заднего крепления рыча
га подвески к подрамнику...
Вам потребуются: ключ и торцовая головка
на 14, шестигранник на 5.
1. Затормозите автомобиль стояночным
тормозом и установите противооткатные упо
ры (башмаки) под задние колеса.
2. Приподнимите переднюю часть автомо
биля, установите ее на надежные опоры
и снимите колесо.
8. ...и снимите рычаг.
9. Установите рычаг передней подвески
в порядке, обратном снятию.
Примечани е
Соединение шаровой опоры с рычагом
неразъемное, поэтому при выходе
из строя опоры замените рычаг в сборе.
Вам потребуются: все инструменты, необ
ходимые для снятия рычага передней подве
ски, а также съемник для выпрессовки рези
нометаллического шарнира.
Примечани е
Передний резинометаллический шар
нир выполнен за одно целое с рыча
гом, при его повреждении замените
рычаг в сборе.
1. Снимите рычаг передней подвески (см.
Снятие и установка рычага передней подве
ски, с. 145).
2. Съемником подходящего размера вы-
прессуйте из рычага задний резинометалли
ческий шарнир.
3. Удерживая шестигранником палец
шарнира стойки стабилизатора от прово
рачивания, отверните гайку крепления
стойки к кронштейну амортизаторной
стойки.
4. Аналогично отверните гайку крепления
стойки к штанге стабилизатора поперечной
устойчивости...
5. ...и снимите стойку стабилизатора.
6. Для замены штанги стабилизатора попе
речной устойчивости и ее подушек снимите
подрамник передней подвески (см. Снятие
и установка подрамника передней подвес
ки, с. 147).
