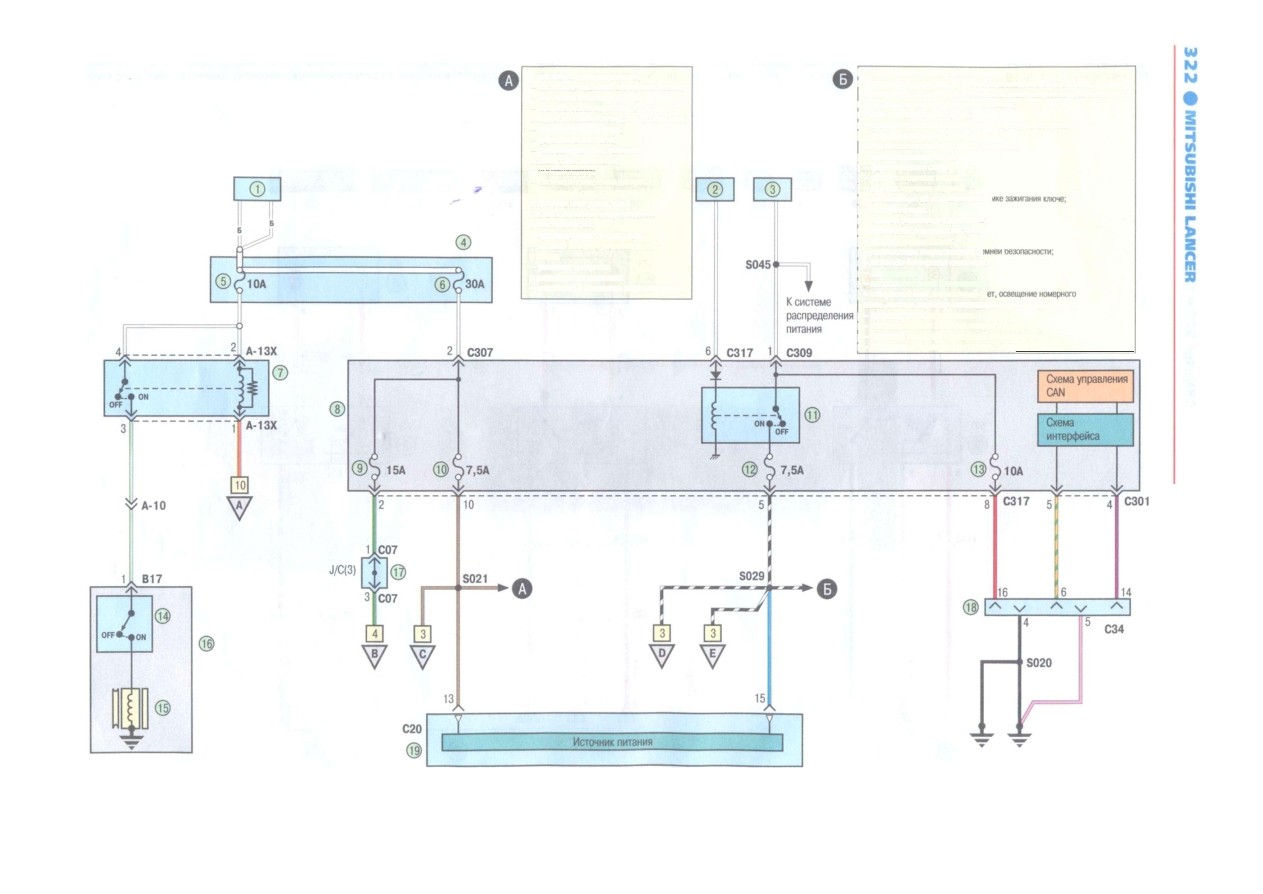

Схема 37. Система кондиционирования воздуха (начало): 1 - плавкая вставка (120 А); 2 - выключатель (замок) зажигания; 3 - плавкая вставка (80 А); 4 - монтажный блок, размещенный в моторном отсеке; 5, 13 -
предохранители {10 А); 6 - предохранитель (30 А); 7 - реле включения электромагнитной муфты компрессора кондиционера; 8 - блок управления электрооборудованием; 9 - предохранитель (15 А); 10, 12 - предо
хранители (7,5 А); 11 - реле включения зажигания; 14 - термовыключатель компрессора кондиционера; 15 - электромагнитная муфта компрессора кондиционера; 16 - компрессор кондиционера; 17 - соединительная
колодка; 18 - соединительная колодка системы передачи данных; 19 - блок управления кондиционером
- система кондиционирования;
- система центральной блокировки замков;
- сеть передачи данных (CAN);
- плафоны освещения салона, багажника
и подсветка выключателя (замка) зажигания;
- противотуманные фары;
- фары головного света;
- сигнализация об оставленном
в замке зажигания ключе;
- иммобилизатор;
- система бесключевого доступа;
- габаритный свет, парковочный свет,
освещение номерного знака,
система звукового предупреждения
о неисправностях;
- противоугонная сигнализация;
- система контроля давления воздуха
в шинах;
- указатели поворотов
и аварийная сигнализация;
- очиститель и смыватель ветрового стекла
- антиблокировочная система тормозов;
- сигнальная лампа неисправности тормозной системы, сигнальная лампа
резервного остатка топлива и сигнальная лампа аварийного давления масла;
- система центральной блокировки замков;
- сеть передачи данных (CAN);
- система включения ближнего света фар в дневное время;
- плафоны освещения салона, багажника
и подсветка выключателя (замка) зажигания;
- противотуманные фары;
- фары головного света;
- обогрев наружных зеркал;
- обогрев передних сидений;
- сигнализация об оставленном в замке зажигания ключе;
- иммобилизатор;
- система управления вариатором;
- система бесключевого доступа;
- обогрев заднего стекла;
- сигнализация непристегнутых ремней безопасности;
- механизм блокировки селектора;
- люк в крыше;
- система пассивной безопасности;
- габаритный свет, парковочный свет, освещение номерного
знака, система звукового предупреждения о неисправностях;
- противоугонная сигнализация;
- система контроля давления воздуха в шинах;
- указатели поворотов и аварийная сигнализация;
- очиститель и омыватель ветрового стекла
