ТРАНСМИССИ Я _ __ 12 7
1. Извлеките фиксатор наконечника
(рис. 6.3) и отсоедините трубопровод от пе
реходника рабочего цилиндра.
2. Снимите коробку передач (см. Сня
тие и установка коробки передач, с. 131),
если она не была снята для ремонта сцеп
ления.

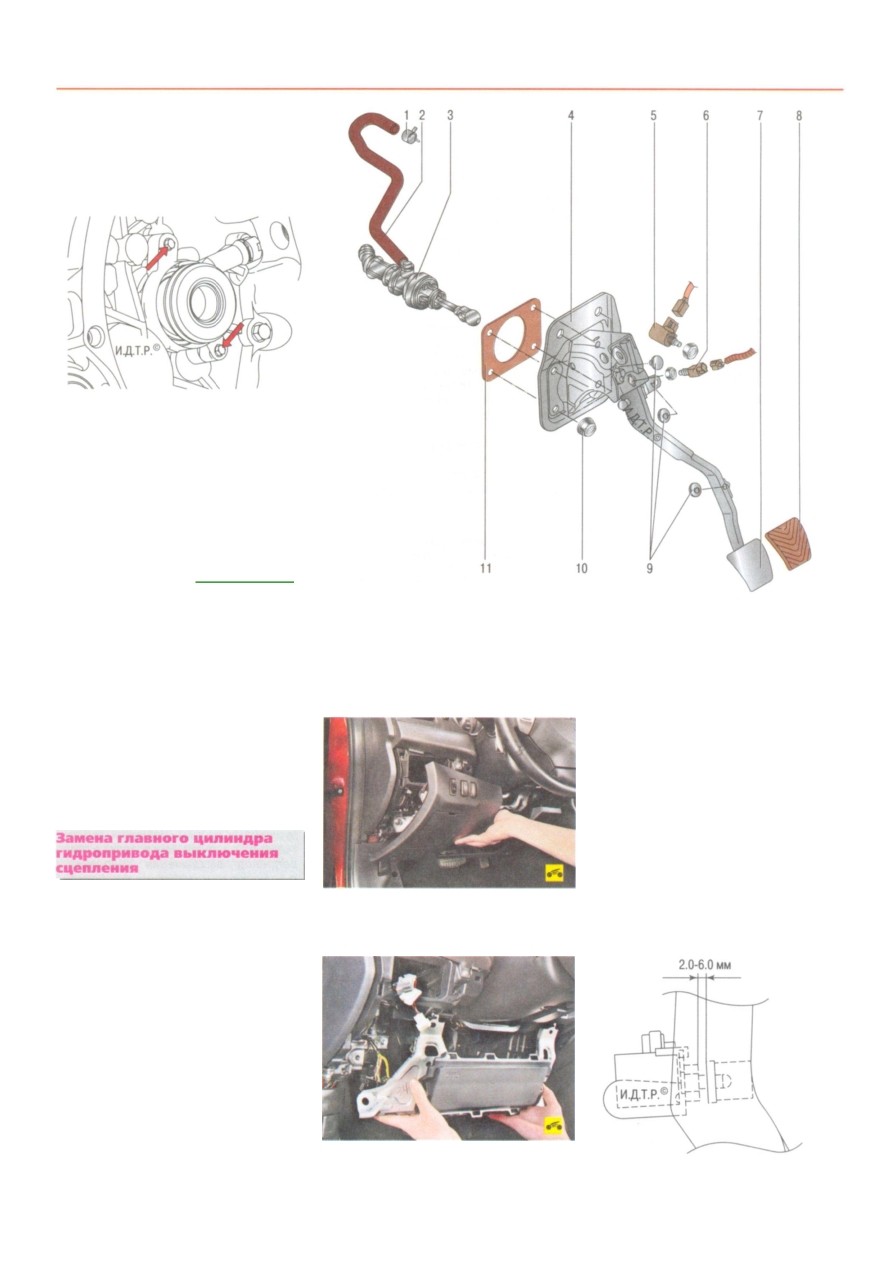

Рис 6.4. Расположение болтов крепления ра
бочего цилиндра гидропривода выключения
сцепления
3. Отсоедините переходник 1 (см. рис. 6.2)
от рабочего цилиндра привода выключения
сцепления.
4. Выверните два болта крепления рабоче
го цилиндра к картеру сцепления (рис. 6.4)
и снимите цилиндр.
Примечани е
Перед установкой проверьте новый
подшипник. Он должен вращаться лег
ко, без заеданий и шума и не иметь
люфтов.
5. Установите рабочий цилиндр привода
выключения сцепления в сборе с подшипни
ком в порядке, обратном снятию. Затяните
болты крепления рабочего цилиндра к карте
ру сцепления моментом 10 Н-м.
6. Установите коробку передач (см. Сня
тие и установка коробки передач, с. 131).
7. Удалите воздух из гидропривода (см.
Прокачка гидропривода выключения сцеп
ления, с. 128).
Главный цилиндр гидропривода выключе
ния сцепления снимайте для замены при
утечке жидкости, неполном выключении (мо
жет быть вызвано утечкой жидкости или из
носом уплотнительной манжеты) или непол
ном включении сцепления.
1. Снимите воздушный фильтр (см. Снятие
и установка воздушного фильтра, с. 115).
2. Ослабьте хомут 1 (рис. 6.5) крепления
шланга подачи жидкости к главному цилинд
ру гидропривода выключения сцепления,
сжав его лапки пассатижами, сдвиньте хомут
вдоль шланга 2 и отсоедините шланг от бачка
главного тормозного цилиндра. Слейте
в подготовленную емкость жидкость из сек
ции бачка для гидропривода выключения
сцепления.
3. Извлеките фиксатор переходника и отсо
едините трубопровод гидропривода сцепле
ния от главного цилиндра 3 привода выклю
чения сцепления.
Рис. 6.5. Педаль и главный цилиндр гидропривода выключения сцепления: 1 - хомут крепления
шланга подачи тормозной жидкости к главному тормозному цилиндру; 2 - шланг подачи тормозной жид
кости к главному тормозному цилиндру от бачка; 3 - главный цилиндр привода выключения сцепления;
4 - кронштейн педали сцепления; 5 - датчик выключения сцепления; 6 - выключатель круиз-контроля;
7 - педаль сцепления; 8 - накладка педали сцепления; 9 - упоры; 10 - гайка крепления кронштейна пе
дали сцепления; 11 - прокладка
6. Отсоедините колодки жгутов от датчика
5 выключения сцепления и от выключателя
6 круиз-контроля.
7. Отверните гайки 10 крепления кронштей
на 4 педали сцепления 7 и снимите педаль
в сборе с кронштейном и главным цилинд
ром привода выключения сцепления.
8. Установите главный цилиндр и все сня
тые детали в порядке, обратном снятию.
9. Долейте жидкость в бачок главного тор
мозного цилиндра гидропривода выключе
ния сцепления и удалите воздух из гидропри
вода (см. Прокачка гидропривода выключе
ния сцепления, с. 128).
4. Снимите облицовку под рулевой колон
кой (см. Снятие и установка панели прибо
ров, с. 249).
5. Снимите коленную подушку безопас
ности (см. Снятие и установка подушки бе
зопасности для защиты водителя, с. 266).
Рис. 6.6. Регулировка зазора выключателя
круиз-контроля
