ТРАНСМИССИ Я __ __ 13 3

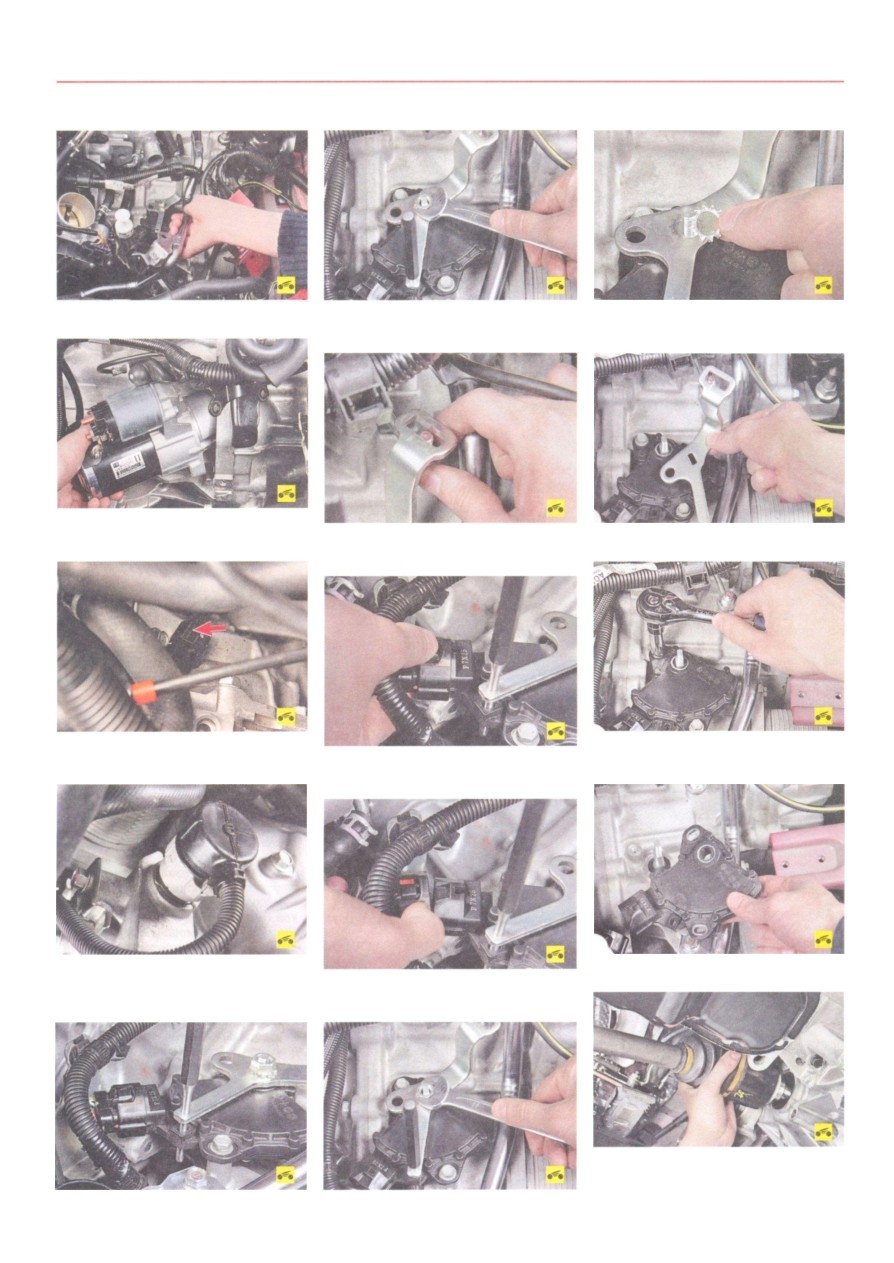

27. Выверните болт переднего крепления
трубки системы охлаждения...
28. ...и снимите трубку.
29. Снимите стартер с двигателя (см. Сня
тие и установка стартера, с. 195).
30. Отсоедините колодку жгута проводов
от датчика скорости.
31. Поддев отверткой, извлеките пружинный
фиксатор колодки жгута проводов управления
вариатором и отсоедините колодку от разъема.
32. Зафиксируйте переключатель вариато
ра в нейтральном положении.
33. Отверните гайку крепления наконечника
троса привода управления коробкой передач...
34. ...и отсоедините наконечник от рычага
управления.
35. Сожмите фиксатор колодки жгута прово
дов переключателя режимов работы вариатора...
36. ...и отсоедините колодку жгута от разъ
ема переключателя.
37. Не вынимая фиксатор, отверните гайку
крепления рычага управления вариатором.
38. Снимите установленную под гайкой
зубчатую шайбу...
39. ...и снимите рычаг.
40. Выверните два болта крепления пере
ключателя режимов работы вариатора...
41. ...и снимите переключатель.
42. Отсоедините от коробки передач
приводы передних колес (см. Снятие
