Вам потребуются: ключи на 8, на 12,
молоток, отвертка с крестообразным лезви
ем, раздвижные пассатижи, автотестер.

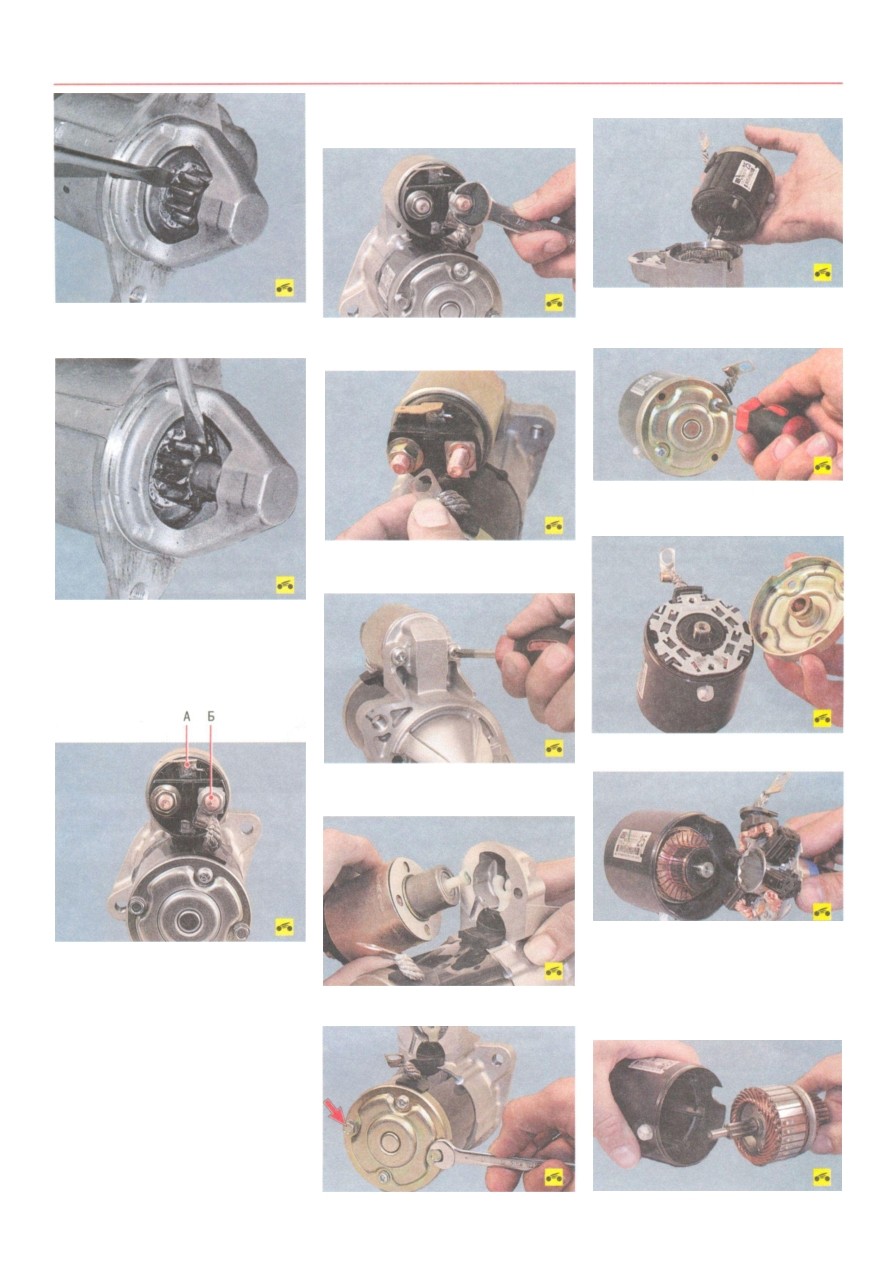

5. Выверните два стяжных болта...
1. С помощью отвертки проверьте легкость
перемещения муфты привода вдоль вала.
2. Проверните шестерню муфты привода.
Шестерня должна легко проворачиваться от
носительно ступицы муфты в направлении
вращения якоря и не должна проворачивать
ся в противоположном направлении.
3. Соедините проводами для прикурива-
ния клемму минус снятой с автомобиля
аккумуляторной батареи с корпусом старте
ра. Второй провод подсоедините одним кон
цом к клемме плюс аккумуляторной бата
реи, а другим - к выводу А управляющего
провода тягового реле. Если тяговое реле ис
правно, то раздастся щелчок и выдвинется
муфта привода. В противном случае тяговое
реле подлежит замене.
4. Отсоедините провод от управляющего
вывода тягового реле и подсоедините к кон
тактному болту Б (см. фото п. 3) тягового ре
ле. Якорь стартера должен начать вращаться
с частотой более 6000 мин
-1
. В противном
случае отремонтируйте стартер.
1. Отверните гайку на правом контактном
болту тягового реле...
6. ...и разъедините статор и крышку со сто
роны привода.
7. Выверните два винта крепления к статору
крышки со стороны коллектора...
2. ...и отсоедините от него вывод щеткодер
жателя.
3. Выверните два винта крепления тягового
реле к крышке стартера со стороны привода...
4. ...и снимите тяговое реле
9. Снимите щеткодержатель с якоря. Для
облегчения последующей сборки рекоменду
ется при снятии щеткодержателя сразу же за
фиксировать в нем щетки, сдвигая щеткодер
жатель на головку подходящего диаметра
из набора инструментов.
