10 6 MITSUBISH I LANCE R

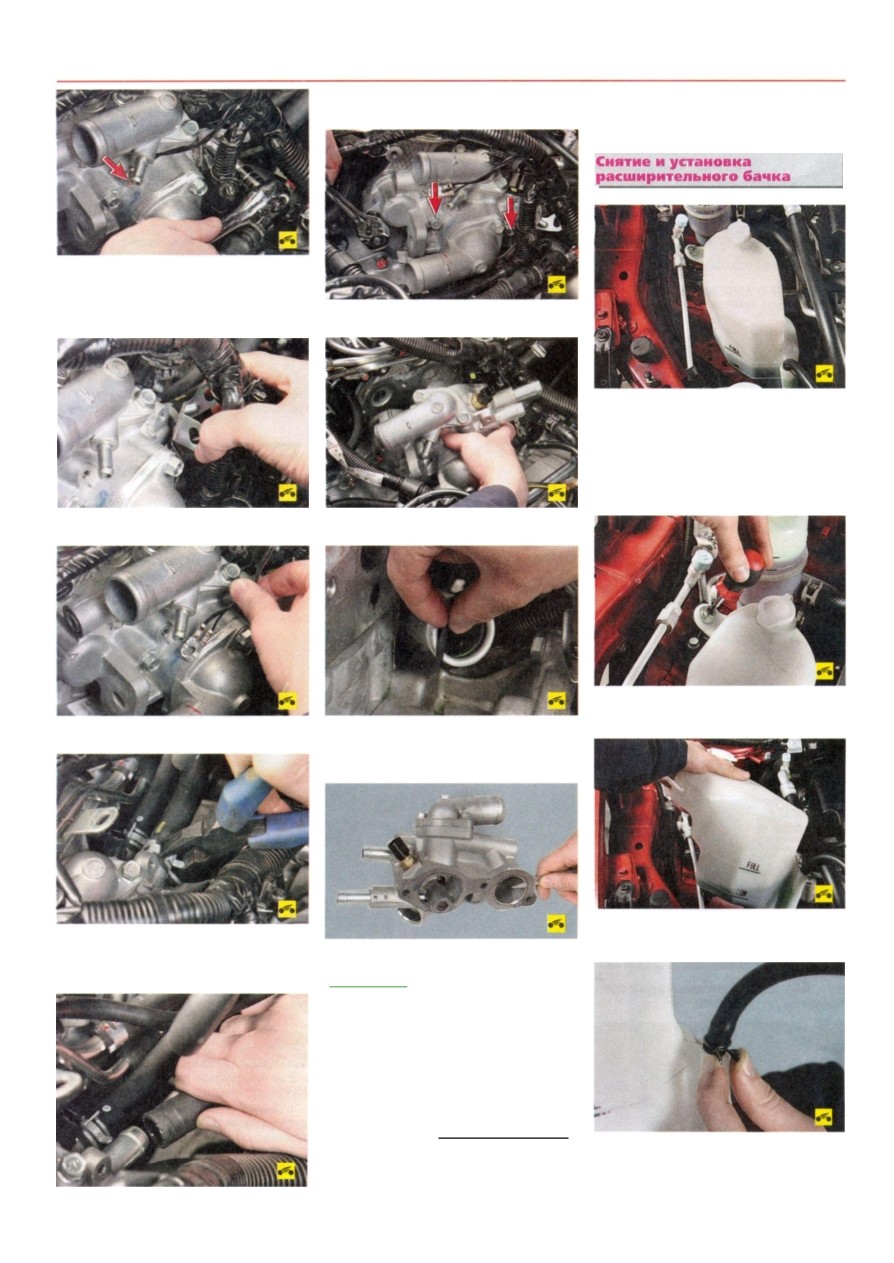

3. Выверните два болта крепления корпуса
термостата, одновременно удерживающие
кронштейн жгута проводов и клемму массо
вого провода.
4. Снимите кронштейн..
5. ...и отведите в сторону массовый провод.
6. Ослабьте хомуты крепления шлангов ра
диатора отопителя, сжав пассатижами ушки
хомутов, сдвиньте хомуты по шлангам...
7. ...и отсоедините шланги от патрубков
корпуса термостата.
8. Выверните три остальных болта крепления
9. ...и снимите корпус термостата.
10. Снимите уплотнительное кольцо патруб
ка водяного насоса. Сильно обжатое, затвер
девшее или надорванное кольцо замените.
При каждом снятии корпуса термоста
та заменяйте прокладку новой.
12. Установите корпус термостата и все сня
тые детали в порядке, обратном снятию.
13. Залейте охлаждающую жидкость и удали
те из системы охлаждения воздушные пробки
(см. Замена охлаждающей жидкости, с. 64).
Полезны й сове т
Перед установкой корпуса термостата
нанесите слой герметика на поверх
ность фланца корпуса и на привален
ную поверхность головки блока ци
линдров.
Расширительный бачок системы охлаждения
сифонного типа установлен справа в передней
части моторного отсека на кронштейне брызго
вика двигателя. Для его снятия нет необходимо
сти сливать жидкость из системы охлаждения.
Вам потребуется отвертка с крестообраз
ным лезвием.
1. Выверните болт крепления расширитель
ного бачка.
2. Приподнимите расширительный бачок
вверх.
3. Сожмите усики хомута крепления пароот-
водящего шланга к штуцеру расширительного
бачка и сдвиньте хомут вдоль по шлангу.
11. Снимите прокладку с корпуса термостата.
Примечание
