266____MITSUBISHI LANCE R
электронный блок управления (ЭБУ) систе
мой пассивной безопасности с помощью дат
чиков удара. По сигналам датчиков блок уп
равления активирует подушки безопасности.
При ударе определенной силы ЭБУ, получив
сигналы от датчиков удара, перед активацией
подушек безопасности увеличивает натяжение
ремней, выдавая команду на пиротехнические
элементы преднатяжителей. Последние обес
печивают
своевременное
реагирование
на аварийное замедление автомобиля, притя
гивая водителя и пассажира к спинкам сиде
ний, исключают дальнейшее перемещение
их по инерции вперед или вбок и получение
травм от сработавшей подушки безопасности.
Примечани е
Механизм преднатяжителя ремня
безопасности
всегда
приводится
в действие раньше, чем подушка бе
зопасности.
К дополнительным элементам системы
пассивной безопасности также можно отнес
ти подголовники, установленные на спинках
сидений водителя, переднего пассажира
и на спинке заднего сиденья. Подголовники
предотвращают повреждение шейных по
звонков людей, сидящих в автомобиле, при
сильном ударе сзади и при срабатывании по
душек безопасности.

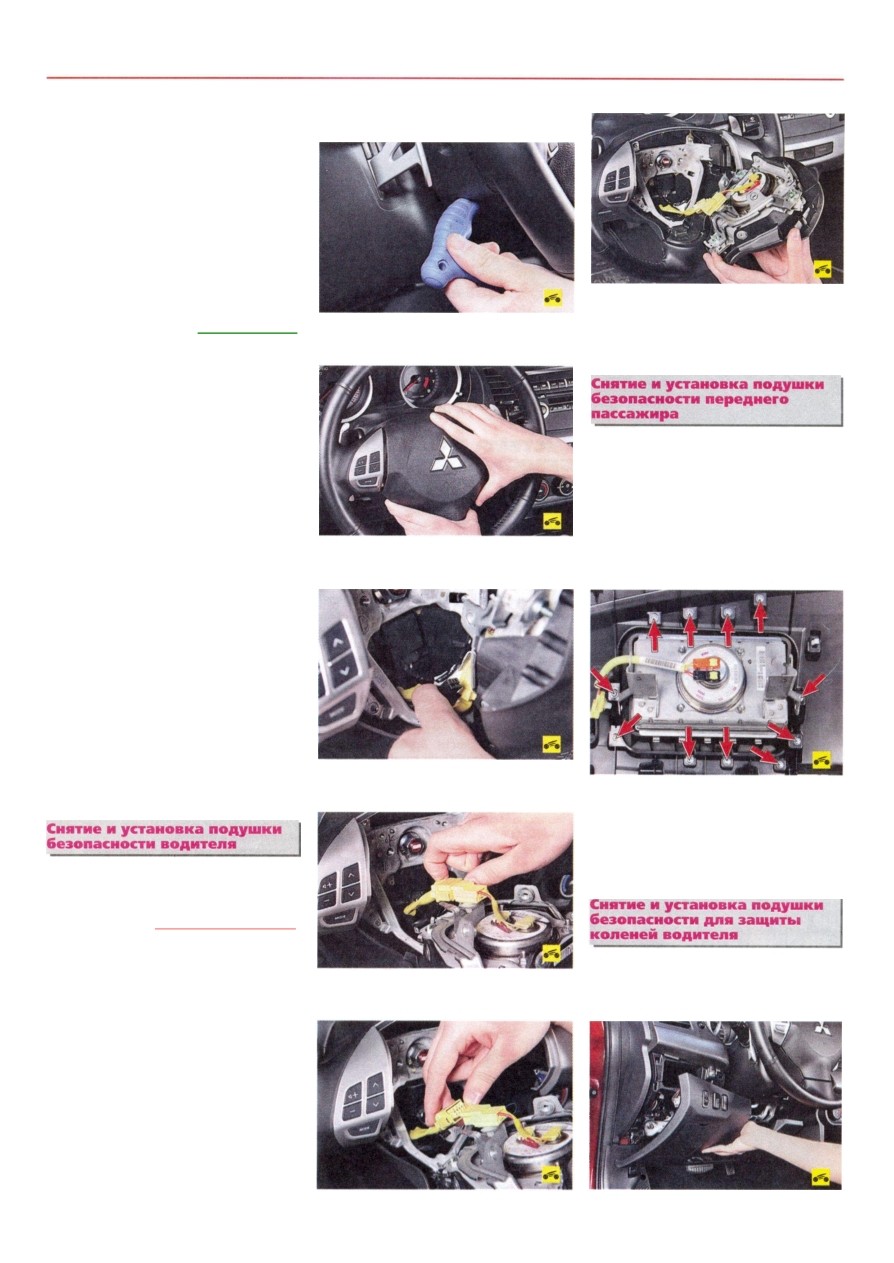

Снятие и установка подушек безопасности
водителя и переднего пассажира, подушки,
защищающей колени водителя, ремней
и датчиков удара описаны в данном подраз
деле, так как подушку безопасности водителя
необходимо снимать для работ, связанных
с ремонтом рулевого управления, а подушку
безопасности переднего пассажира - при за
мене панели приборов. Боковые подушки
и занавески безопасности следует демонти
ровать только на станции техобслуживания,
располагающей специально обученным пер
соналом. Регулировка положения подголов
ников и их снятие описаны в разд. 1 Устрой
ство автомобиля (см. Регулировка положе
ния передних сидений, с. 28).
Вам потребуется торцевой ключ TORX ТЗО.
1. Отсоедините провод от клеммы минус
аккумуляторной батареи.
Предупреждени я
Попытка снятия модуля подушки безо
пасности без отключения его электро
питания может привести к неожидан
ному срабатыванию подушки.
Приступать к следующим операциям
по снятию подушки безопасности мож
но только после полного разряда кон
денсатора активатора. Для разряда
конденсатора необходимо подождать
не менее 15 мин после отключения эле
ктропитания.
Запрещается разборка модуля подуш
ки безопасности.
Не допускается падение модуля по
душки безопасности и попадание
на него воды, смазки или масла.
Не допускается воздействие на модуль
подушки безопасности температуры
выше 95 °С.
3. ...аккуратно приподнимите модуль, от
ведите его от ступицы рулевого колеса...
4. ...отсоедините колодку массового прово
да от вывода модуля подушки безопасности...
5. ...сожмите фиксатор колодки жгута про
водов модуля...
6. ...разъедините колодку...
7. ...и снимите модуль подушки безопасно
сти с рулевого колеса.
8. Установите подушку безопасности води
теля в порядке, обратном снятию.
Подушку безопасности переднего пассажи
ра снимают в случае ее неисправности или
при замене панели приборов, если подушка
не установлена на новую панель.
Вам потребуется отвертка с крестообраз
ным лезвием.
1. Отсоедините провод от клеммы минус
аккумуляторной батареи.
2. Снимите панель приборов (см. Снятие
и установка панели приборов, с. 249).
3. Выверните одиннадцать винтов крепления
модуля подушки безопасности переднего пасса
жира к панели приборов и снимите подушку.
4. Установите подушку безопасности пе
реднего пассажира и все снятые детали в по
рядке, обратном снятию.
Вам потребуются: торцовая головка на
14, отвертка с плоским лезвием.
1. Отсоедините провод от клеммы минус
аккумуляторной батареи.
2. Выверните два винта крепления модуля
подушки безопасности слева и справа...
