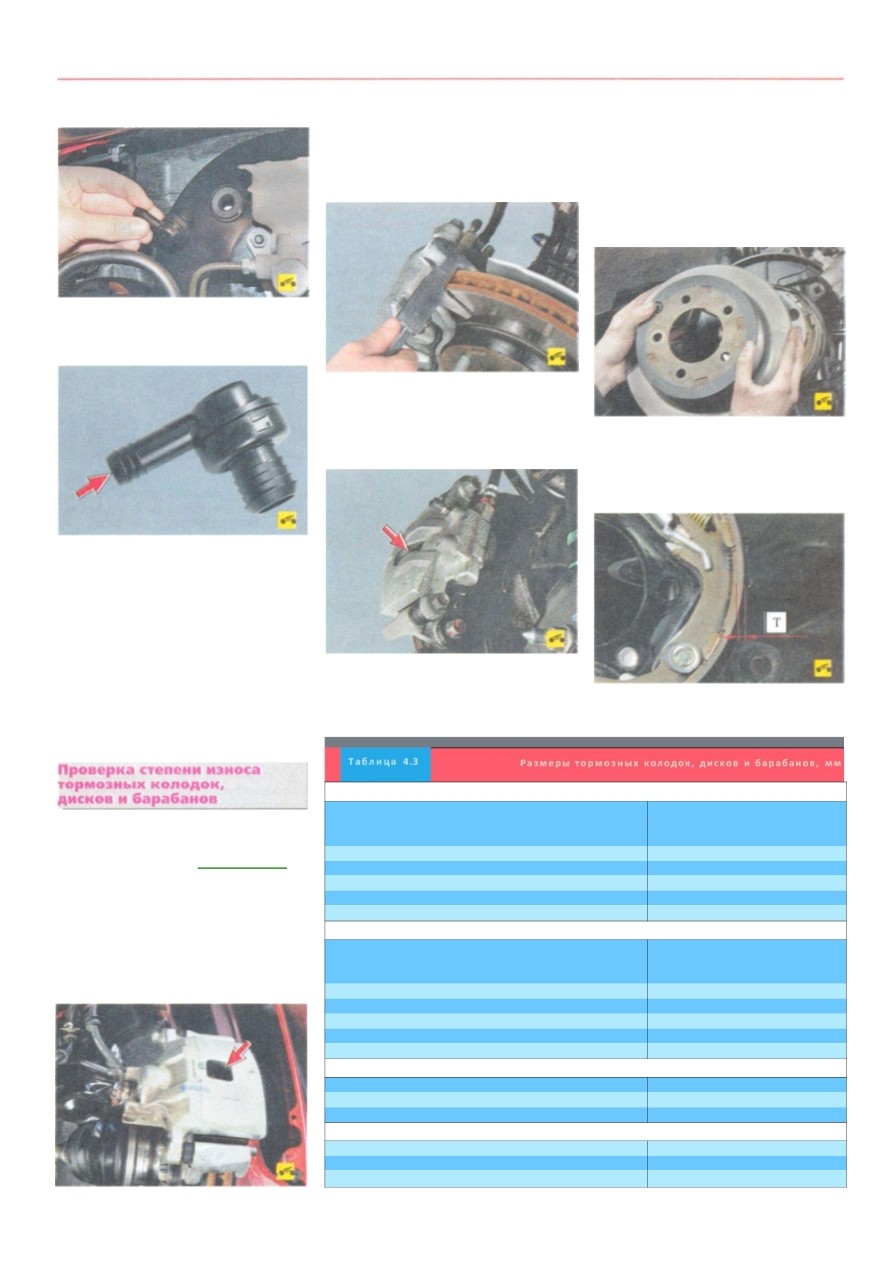

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ______75
5. ... и снимите вакуумный шланг со штуце
ра обратного клапана.
6. Извлеките обратный клапан из отверстия
вакуумного усилителя тормозов, преодоле
вая сопротивление резинового уплотнения.
7. Проверьте работу обратного клапана ва
куумного усилителя тормозов, для чего со
здайте разрежение (например, резиновой
грушей) внутри корпуса клапана со стороны
штуцера вакуумного шланга. Наденьте грушу
на штуцер и сожмите. Воздух из груши дол
жен выйти через клапан в штуцер крепления
к вакуумному усилителю. Отпустите грушу.
Если она осталась в сжатом состоянии, зна
чит, клапан исправен. При отсутствии груши
можно продуть клапан ртом.
8. Установите детали в порядке, обратном
снятию.
3. Проверьте через отверстие в корпусе
тормозной скобы состояние колодок тормоз
ных механизмов передних колес. Если тол
щина фрикционных накладок менее допусти
мой (табл. 4.3), замените тормозные колодки
(см. Замена тормозных колодок тормозного
механизма переднего колеса, с. 172).
4. Измерьте толщину тормозного диска. Ес
ли его толщина менее допустимой (см. табл.
4.3), замените тормозной диск (см. Замена
тормозного диска тормозных механизмов пе
редних колес, с. 173).
5. Для проверки степени износа тормозных
колодок заднего дискового тормозного меха
низма снимите заднее колесо и проверьте че
рез отверстие в корпусе тормозной скобы со-
стояние колодок. Если толщина фрикцион
ных накладок менее допустимой (см. табл.
4.3), замените тормозные колодки (см. За
мена тормозных колодок тормозных меха
низмов задних колес, с. 174).
б. Измерьте толщину тормозного диска. Ес
ли его толщина менее допустимой (см. табл.
4.3), замените тормозной диск (см. Замена
тормозного диска тормозного механизма
заднего колеса, с. 175).
7. Для проверки степени износа колодок стоя
ночного тормоза на автомобилях с задними
дисковыми тормозными механизмами снимите
тормозной диск (см. Замена тормозного диска
тормозного механизма заднего колеса, с. 175).
8. Измерьте толщину Т накладок колодок
стояночного тормоза.
Вам потребуются: штангенциркуль или ли
нейка.
Примечани е
Если при торможении автомобиль уво
дит в сторону или слышен посторонний
шум, проверьте состояние тормозных
колодок.
1. Установите автомобиль на подъемник
или домкрат.
2. Снимите переднее колесо.
Передние тормозные механизмы
Эффективный диаметр тормозного диска:
колеса с посадочным диаметром шин 16"
колеса с посадочным диаметром шн 18"
222
241,6
Толщина тормозного диска
26
Минимальная толщина тормозного диска
24,4
Максимальное колебание толщины (измеренное в восьми точках)
0,015
Максимальное биение тормозного диска
0,06
Минимальная толщина фрикционной накладки тормозной колодки
2
Задние дисковые тормозные механизмы
Эффективный диаметр тормозного диска:
колеса с посадочным диаметром шин 16"
колеса с посадочным диаметром шн 18"
226
258
Толщина тормозного диска
10
Минимальная толщина тормозного диска
8,4
Максимальное колебание толщины (измеренное в восьми точках)
0,015
Максимальное биение тормозного диска
0,08
Минимальная толщина фрикционной накладки тормозной колодки
2
Задние барабанные тормозные механизмы
Диаметр рабочей поверхности тормозного барабана
203
Максимальный диаметр рабочей поверхности тормозного барабана
205
Минимальная толщина фрикционной накладки тормозной колодки
1
Механизм стояночного тормоза
Диаметр рабочей поверхности тормозного барабана
168
Максимальный диаметр рабочей поверхности тормозного барабана
169
Минимальная толщина фрикционной накладки колодки
1
