178____MITSUBISHI LANCE R
17. Снимите с задней тормозной колодки
разжимной рычаг, для чего разожмите от
верткой стопорное кольцо.
18. Нанесите тугоплавкую смазку на точки
контакта колодок стояночного тормоза
со щитом тормозного механизма.
19. Установите тормозные колодки в обрат
ном порядке, при этом обратите внимание
на то, что верхняя стяжная пружина передней
тормозной колодки окрашена в синий цвет,
а пружина задней колодки - в желтый.
20. Отрегулируйте привод стояночного
тормоза (см. Регулировка привода стояноч
ного тормоза, с. 176).
возможности регулировки стояночного тор
моза), механических повреждениях и потере
подвижности в оболочке.
Вам потребуются: ключи на 10, на 12,
отвертка с плоским лезвием, пассатижи.
1. Отсоедините наконечник левого заднего
троса от разжимного рычага задней колодки
тормозного механизма (см. Замена колодок
стояночного тормоза, с. 176).
2. Подденьте отверткой...
3. ...и снимите фиксатор крепления обо
лочки троса к кронштейну тормозного щита.
4. Выверните болт крепления кронштейна
оболочки троса к кузову.
5. Извлеките трос из отверстия в тормоз
ном щите.
6. Протолкните втулку оболочки троса в от
верстие продольного рычага подвески...
7. ...и извлеките трос из отверстия в про
дольном рычаге задней подвески.
8. Аналогично извлеките правый задний
трос стояночного тормоза.

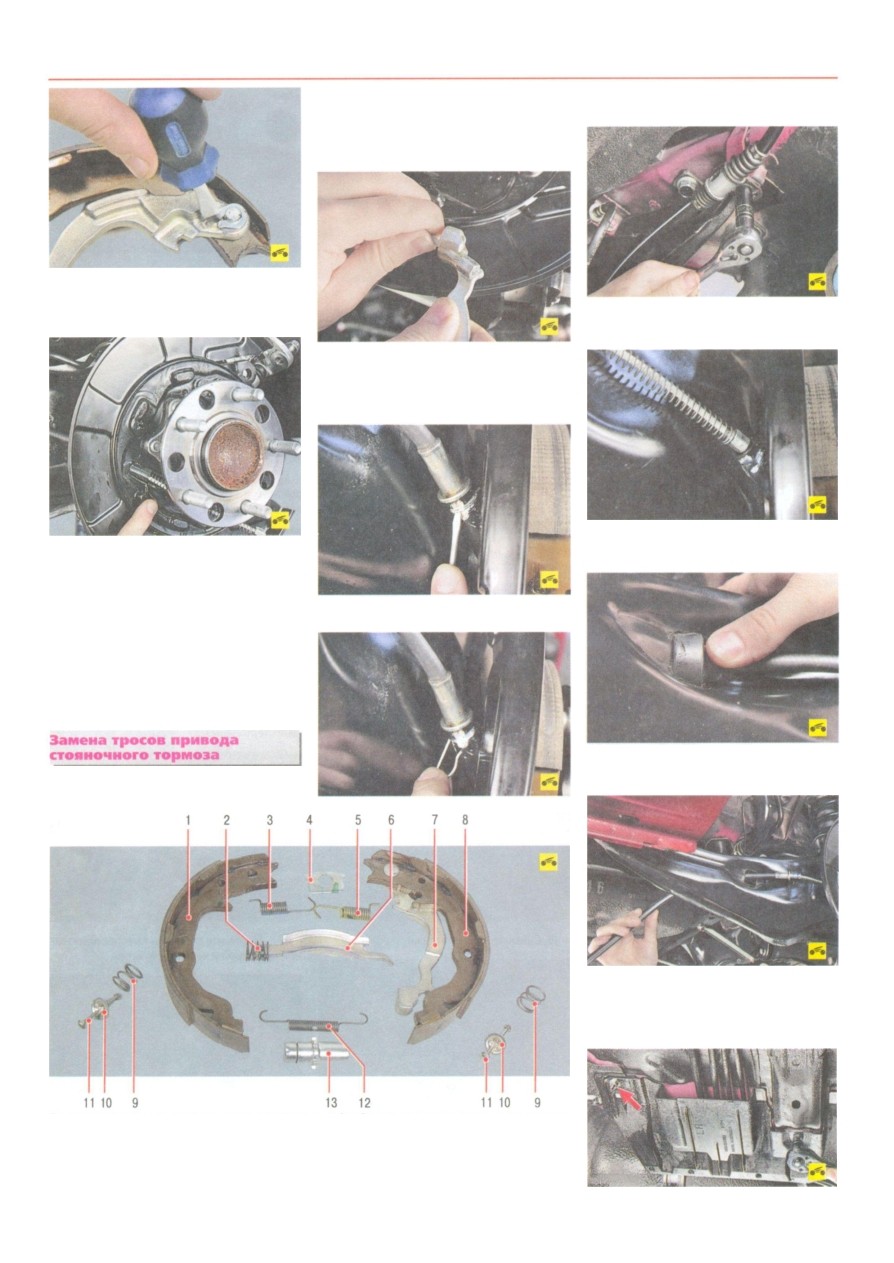

Детали тормозного механизма стояночного тормоза (на фото показаны детали тормозного ме
ханизма с левой стороны): 1 - передняя колодка стояночного тормоза; 2 - пружина разжимной план
ки; 3 - верхняя стяжная пружина передней колодки; 4 - фиксирующая пластина; 5 - верхняя стяжная
пружина задней колодки; 6 - разжимная планка; 7 - разжимной рычаг; 8 - задняя колодка стояночного
тормоза; 9 - прижимная пружина; 10 - чашка прижимной пружины; 11 - стержень прижимной пружины;
12 - нижняя стяжная пружина; 13 - регулировочное устройство
