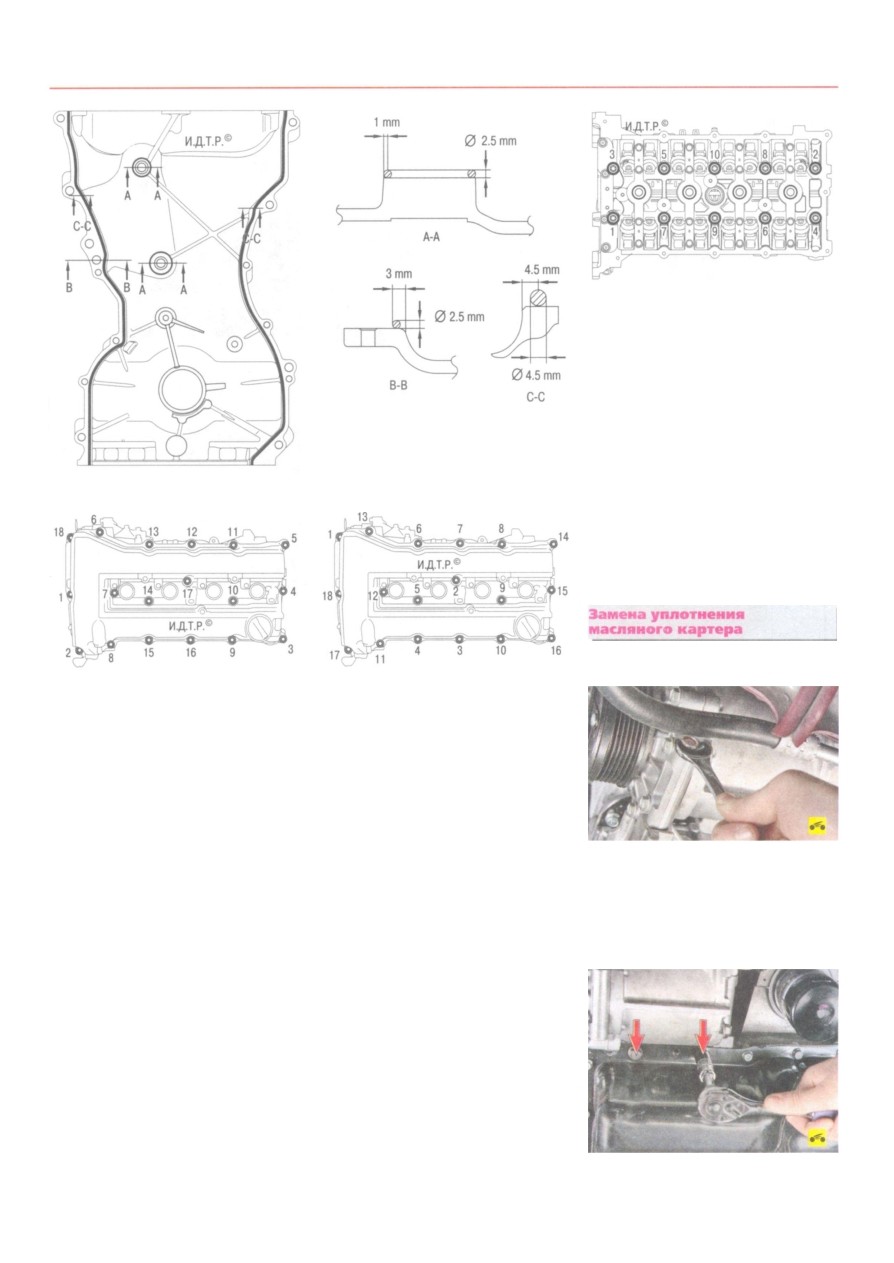

Рис. 5.8. Схема нанесения герметика на крышку газораспределительного механизма
Рис. 5.9. Порядок выворачивания болтов
Рис. 5.10. Порядок затяжки болтов крепления
крепления крышки головки блока цилиндров
крышки головки блока цилиндров
прокладки крышки головки блока цилиндров,
с. 90), а также торцовая головка на 10 (двенад
цатигранная), динамометрический ключ, от
вертка с плоским лезвием.
1. Снизьте давление в системе питания (см.
Снижение давления топлива в системе пита
ния, с. 114).
2. Отсоедините провод от клеммы минус
аккумуляторной батареи.
3. Слейте жидкость из системы охлаждения
двигателя (см. Замена охлаждающей жид
кости, с. 64).
4. Отсоедините шланги системы охлажде
ния двигателя от соответствующих патрубков,
расположенных на головке блока цилиндров.
5. Снимите дроссельный узел (см. Снятие
и установка дроссельного узла, с. 121).
6. Отсоедините колодки жгутов проводов
от выводов системы управления двигателем
и электромагнитных клапанов системы изме
нения фаз газораспределения (см. Система
управления двигателем, с. 198).
7. Отсоедините выпускной коллектор от го
ловки блока цилиндров (см. Снятие, уста
новка выпускного коллектора и замена его
прокладки, с. 110).
8. Отсоедините колодки жгутов проводов
от выводов топливной рампы и отсоедините
от топливной рампы магистраль подачи топ
лива (см. Снятие и установка топливной
рампы, с. 120).
9. Снимите цепь привода газораспредели
тельного механизма (см. Снятие и установка
цепи привода газораспределительного меха
низма, с. 89).
10. Снимите распределительные валы (см.
Снятие и установка распределительных ва
лов, с. 94).
11. Ослабьте затяжку десяти болтов креп
ления головки блока цилиндров в поряд
ке, указанном на рис. 5.11, окончательно
выверните болты крепления головки,
выньте их вместе с шайбами, снимите го
ловку с блока цилиндров и снимите про
кладку.
12. Очистите привалочные поверхности го
ловки и блока.
13. Проверьте головку блока на отсутствие
коробления. Для этого поставьте линейку ре
бром на поверхность головки сначала посе
редине вдоль, потом поперек и по диагона
лям, затем щупом измерьте зазор между
плоскостью головки и линейкой. Замените
головку блока цилиндров, если зазор боль
ше 0,1 мм.
14. Установите головку блока цилиндров
в последовательности, обратной снятию,
с учетом следующего:
- удалите из резьбовых отверстий болтов
крепления головки блока цилиндров масло
или охлаждающую жидкость, попавшие туда
при снятии головки;
Рис. 5.11. Порядок ослабления затяжки бол
тов крепления головки блока цилиндров
- обязательно установите новую прокладку
головки блока, повторное использование
прокладки не допускается;
- смажьте болты моторным маслом;
- замените болты на новые;
- затягивайте болты на холодном двигате
ле в указанном порядке в два этапа:
I этап - затяните болты моментом (39±2) Н.М;
II этап - доверните болты на угол 180°.
15. Установите все ранее снятые детали
и узлы в порядке, обратном снятию.
16. Отрегулируйте натяжение ремня при
вода вспомогательных агрегатов (см.
Проверка натяжения ремня привода
вспомогательных агрегатов двигателей
4В10, 4В11, с. 60).
1. Снимите защиту картера (см. Снятие и ус
тановка защиты картера двигателя, с. 85).
2. Ослабьте затяжку болта крепления ком
прессора кондиционера к кронштейну
на двигателе и извлеките болт.
3. Выверните три болта крепления крон
штейна компрессора кондиционера к блоку
цилиндров и снимите кронштейн с блока ци
линдров.
4. Выверните два болта М8...
5. ...шестнадцать болтов М6 (рис. 5.12).
