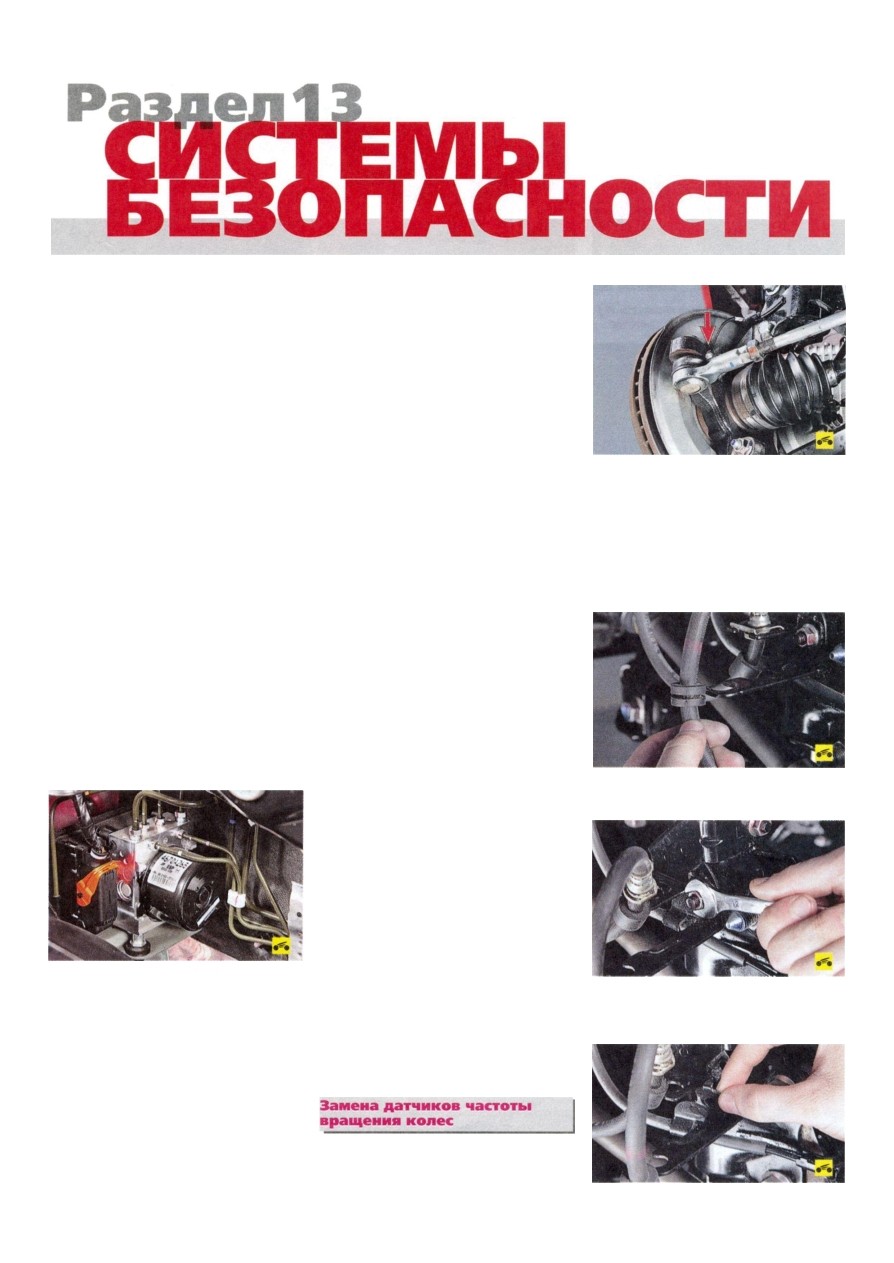

АНТИБЛОКИРОВОЧНАЯ
СИСТЕМА ТОРМОЗОВ
(ABS)
Антиблокировочная система тормозов
(ABS) состоит из датчиков частоты вращения
колес, выключателя на педали тормоза, гид
роэлектронного модуля управления и кон
трольной лампы в комбинации приборов.
Антиблокировочная система также оборудо
вана системой экстренного торможения,
обеспечивающей торможение автомобиля
с максимальной эффективностью при резком
нажатии на педаль тормоза, системой рас
пределения тормозных усилий (EBD), систе
мой самодиагностики, выявляющей неис
правности компонентов системы.
ABS служит для регулирования давления
в тормозных механизмах всех колес при тор
можении в сложных дорожных условиях и тем
самым предотвращает блокировку колес.
Система ABS обеспечивает следующие пре
имущества:
- объезд препятствий с более высокой сте
пенью безопасности, в том числе и при экс
тренном торможении;
- сокращение тормозного пути при экс
тренном торможении с сохранением курсо
вой устойчивости и управляемости автомо
биля, в том числе и в повороте.
В случае неисправности системы предус
мотрены функции диагностики и поддержа
ния работы при отказах системы.
Гидроэлектронный модуль управления по
лучает информацию о скорости движения ав
томобиля, направлении движения и дорож
ных условиях от датчиков частоты вращения
колес, датчика давления в системе гидроуси
лителя рулевого управления, датчика поло
жения дроссельной заслонки. После включе
ния зажигания блок управления подает на
пряжение на датчики частоты вращения ко
лес. В них используется эффект Холла, они
генерируют выходной сигнал в виде прямо
угольных импульсов. Сигнал изменяется про
порционально частоте вращения импульсно
го кольца датчика.
На основе этой информации блок управле
ния определяет оптимальный режим тормо
жения колес.
Различают следующие режимы работы ан
тиблокировочной системы:
- режим нормального торможения. При
нормальном торможении впускной клапан
открыт, выпускной клапан закрыт. При нажа
тии на педаль тормоза тормозная жидкость
под давлением подается в рабочий цилиндр
и приводит в действие тормозные механизмы
колес. При отпускании педали тормоза тор
мозная жидкость возвращается в главный
тормозной цилиндр через впускной и обрат
ный клапаны;
- режим экстренного торможения. Если
при экстренном торможении начинается бло
кировка колеса, модуль выдает на электро
двигатель насоса команду на уменьшение по
дачи тормозной жидкости, затем напряжение
подается на каждый электромагнитный кла
пан. Впускной клапан закрывается, и подача
тормозной жидкости из главного цилиндра
и насоса перекрывается; выпуской клапан от
крывается, и тормозная жидкость поступает
из рабочего цилиндра в главный, а затем в ба
чок, что вызывает снижение давления;
- режим поддержания давления. При
максимальном снижении давления в рабочем
цилиндре модуль выдает команду на поддер
жание давления тормозной жидкости, напря
жение подается на впускной клапан и не пода
ется на выпускной клапан. При этом впускной
и выпускной клапаны закрыты и тормозная
жидкость из рабочего цилиндра не уходит;
- режим повышения давления. Если мо
дуль определяет, что колесо не заблокирова
но, то напряжение на электромагнитные кла
паны не подается, тормозная жидкость через
входной клапан поступает в рабочий ци
линдр, давление в котором возрастает.
Для диагностики и ремонта антиблокиро
вочной системы тормозов требуются специ
альное оборудование и оснастка, поэтому
в случае выхода ее из строя обращайтесь
на специализированную станцию техническо
го обслуживания.
В данном подразделе описана только заме
на датчиков частоты вращения колес, так как
для остальных работ по ремонту антиблоки
ровочной системы тормозов требуются спе
циальное оборудование и квалифицирован
ный персонал.
Вам потребуются: ключи на 10 и на 12,
торцовые головки на 10 и на 12, отвертка
с плоским лезвием.
Датчик частоты вращения переднего
колеса установлен в отверстие поворотного
кулака передней подвески.
Для его замены выполните следующие опе
рации.
1. Отсоедините провод от клеммы минус
аккумуляторной батареи.
2. Снимите переднее колесо (см. Замена
колеса, с. 51).
3. Извлеките тормозной шланг из держате
ля поворотного кулака.
4. Отверните гайку крепления держателя
тормозного шланга и жгута проводов датчика
частоты вращения колеса....
