ДВИГАТЕЛ Ь
9 1
4. Снимите катушки зажигания (см.
Снятие и установка катушек зажигания,
с. 201)...
5. ...выведите из зацепления с крышкой го
ловки блока держатели жгута проводов кату
шек зажигания...
3. Отсоедините от патрубков крышки голо
вки блока шланги системы вентиляции карте
ра (см. Очистка системы вентиляции карте
ра, с. 62).
6. ...и отведите жгут в сторону.
7. Выверните шестнадцать болтов крепле
ния крышки головки блока цилиндров в по
рядке, показанном на рис. 5.9...
8. ...и снимите крышку с головки.

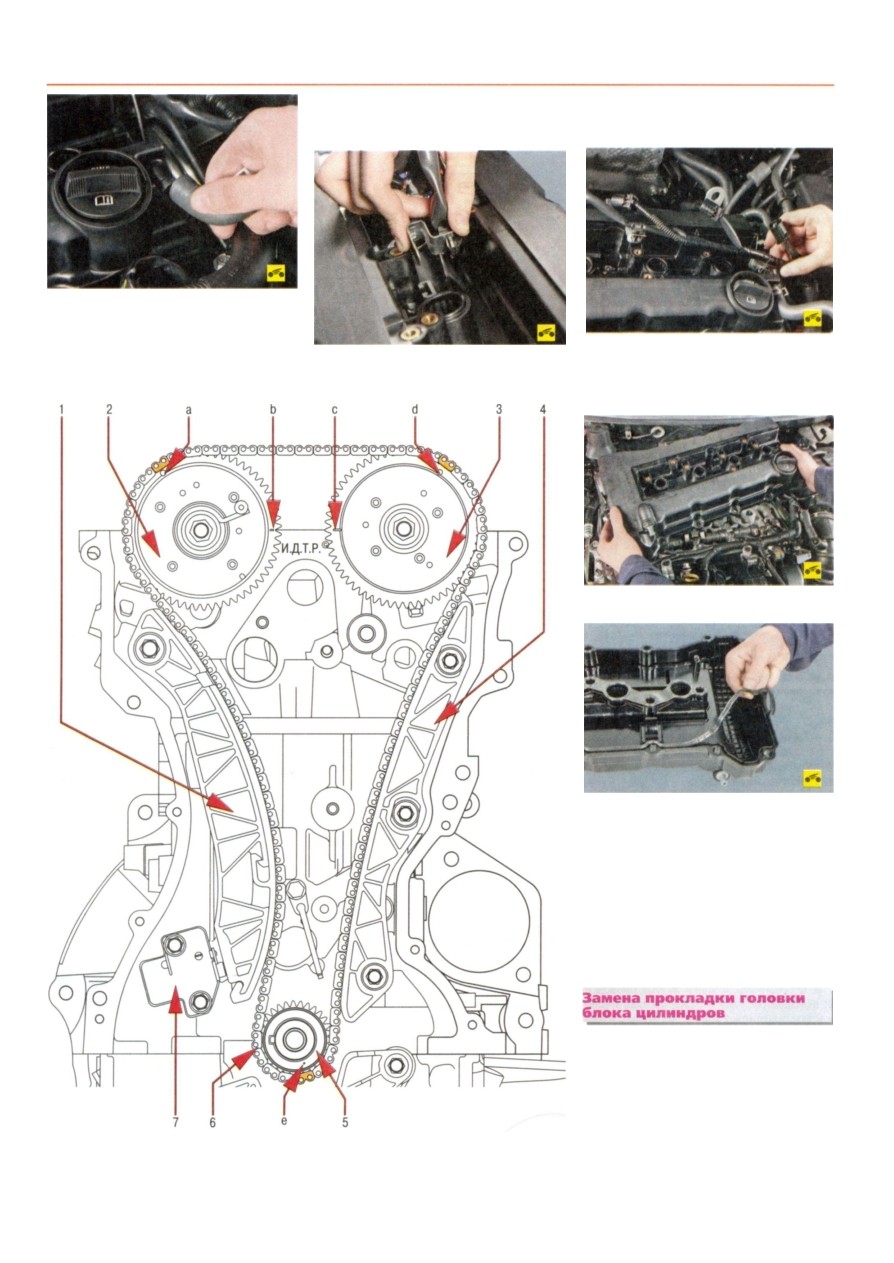

Рис. 5.7. Привод газораспределительного механизма: 1 - башмак натяжителя цепи; 2 - шестерня
распределительного вала выпускных клапанов; 3 - шестерня распределительного вала впускных клапа
нов; 4 - успокоитель цепи; 5 - шестерня коленчатого вала; 6 - цепь привода газораспределительного
механизма; 7 - натяжитель цепи; а, b, с, d, е — метки
9. Выньте прокладку из пазов в крышке го
ловки блока цилиндров.
10. Очистите от остатков масла пазы крыш
ки и привалочную поверхность головки блока
цилиндров.
11. Установите в крышку головки блока ци
линдров новую прокладку.
12. Установите крышку головки блока и все
ранее снятые детали в обратном порядке, болты
крепления крышки головки блока затягивайте
в последовательности, показанной на рис. 5.10.
При обнаружении течи моторного масла
или охлаждающей жидкости в местах соеди
нения головки блока с блоком цилиндров
снимите головку и замените ее прокладку.
Течь может возникнуть и вследствие короб
ления головки блока из-за перегрева.
Вам потребуются: те же инструменты, что и для
снятия цепи привода газораспределительного
механизма (см. Снятие и установка цепи приво
да газораспределительного механизма, с. 89),
крышки головки блока цилиндров (см. Замена
