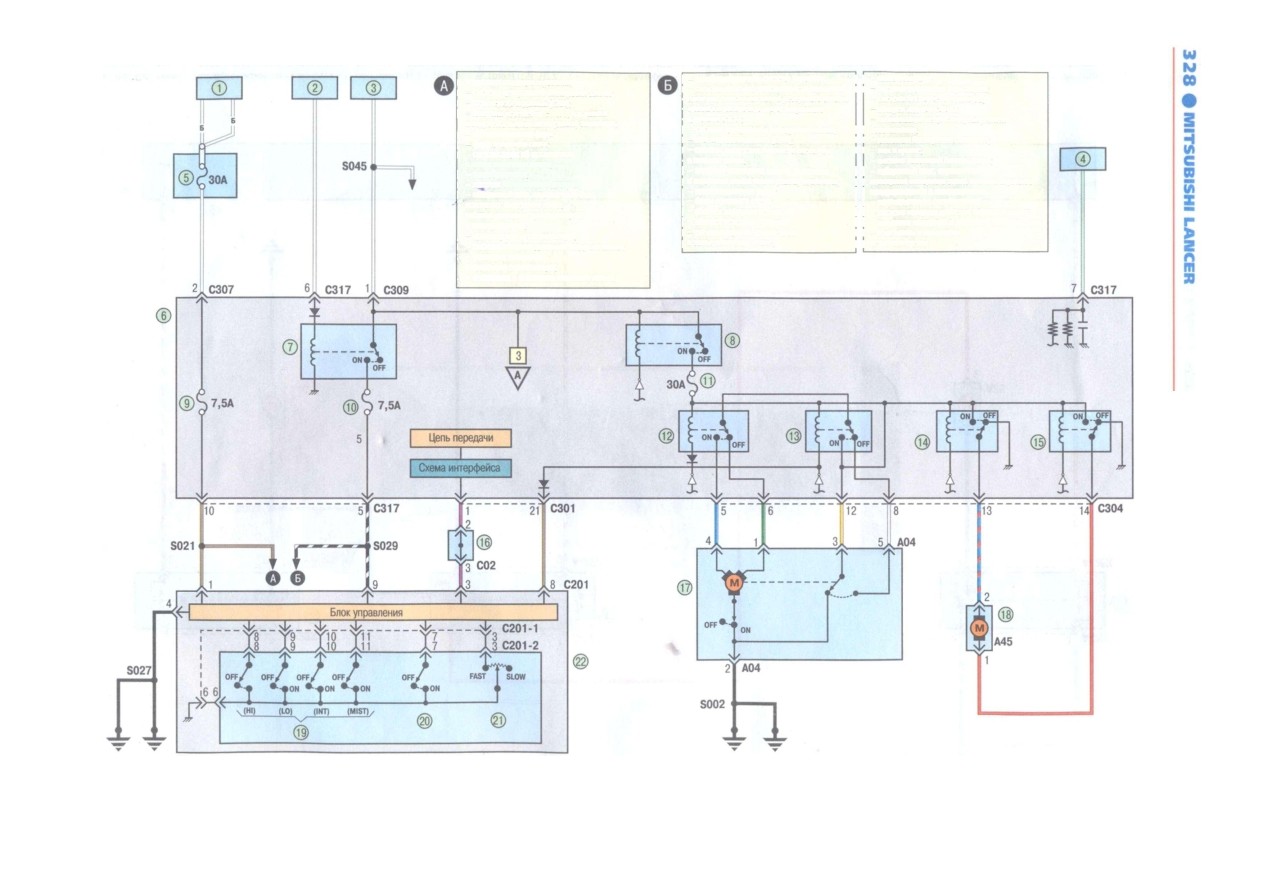

Схема 43. Очиститель и омыватель ветрового стекла: 1 - плавкая вставка (120 А); 2 - выключатель (замок) зажигания в положении включения зажигания; 3 - плавкая вставка (80 А); 4 - выключатель (замок) зажи
гания в положении включения дополнительных потребителей; 5, 11 - предохранитель (30 А); 6 - блок управления электрооборудованием; 7 - реле включения зажигания ; 8 - реле включения дополнительных потреби
телей; 9, 10 - предохранители (7,5 А); 12 - реле включения очистителя ветрового стекла; 13 - реле автоматического выключения очистителя ветрового стекла; 14 - реле включения омывателя ветрового стекла;
15 - резервное реле; 16 - соединительная колодка; 17 - электродвигатель очистителя ветрового стекла; 18 - электродвигатель омывателя ветрового стекла; 19 - переключатель очистителя ветрового стекла; 20 - вы
ключатель омывателя ветрового стекла; 21 - регулятор интервалов работы очистителя ветрового стекла; 22 - правый подрулевой выключатель
- антиблокировочная система тормозов;
- иммобилизатор;
- сигнальная лампа неисправности тормозной
- система управления вариатором;
системы, сигнальная лампа резервного остатка
- система бесключевого доступа;
топлива и сигнальная лампа аварийного
- обогрев заднего стекла;
давления масла;
- сигнализация непристегнутых ремней
- система центральной блокировки замков;
безопасности;
- сеть передачи данных (CAN);
- механизм блокировки селектора;
- система включения ближнего света фар
- люк в крыше;
в дневное время;
- система пассивной безопасности;
- плафоны освещения салона, багажника
- габаритный свет, парковочный свет,
и подсветка выключателя (замка) зажигания;
освещение номерного знака, система звукового
- противотуманные фары;
предупреждения о неисправностях;
- фары головного света;
- противоугонная сигнализация;
- обогрев наружных зеркал;
- система контроля давления воздуха в шинах;
- обогрев передних сидений;
- указатели поворотов и аварийная сигнализация;
- сигнализация об оставленном
- очиститель и омыватель
в замке зажигания ключе;
ветрового стекла
- система кондиционирования;
- система центральной блокировки замков;
- сеть передачи данных (CAN);
- плафоны освещения салона, багажника
и подсветка выключателя (замка) зажигания;
- противотуманные фары;
- фары головного света;
- сигнализация об оставленном
в замке зажигания ключе;
- иммобилизатор;
- система бесключевого доступа;
- габаритный свет, паркоеочный свет,
освещение номерного знака,
система звукового предупреждения
о неисправностях;
- противоугонная сигнализация;
- система контроля давления воздуха в шинах;
- указатели поворотов
и аварийная сигнализация;
- очиститель и смыватель ветрового стекла
