ТЕХНИЧЕСКО Е ОБСЛУЖИВАНИ Е
7 1
5. Проверьте с помощью монтажной лопат
ки на отсутствие люфта передние...
Расположение элементов задней подвески
на автомобиле показано на рис. 4.7.
6. ...и задние сайлентблоки в местах креп
ления рычагов к подрамнику. Упираясь мон
тажной лопаткой в подрамник, попытайтесь
покачать рычаг подвески. При наличии зна
чительного люфта замените сайлентблоки
или рычаг передней подвески в сборе.
7. Проверьте наличие люфтов в шаровых
шарнирах стоек стабилизатора поперечной
устойчивости. Стойки, шарниры которых
имеют ощутимый люфт, замените. Проверьте
надежность затяжки гаек пальцев шаровых
шарниров стоек стабилизатора.
8. Проверьте состояние резиновых поду
шек в местах крепления штанги стабилиза
тора поперечной устойчивости к подрам
нику.
10. Поднимите защитный чехол и проверь
те амортизатор на герметичность. Потеки
жидкости не допускаются.
11. Неисправные или поврежденные детали
замените.
1. Проверьте резиновые втулки нижних
креплений амортизаторных стоек.
2. Внимательно осмотрите амортизаторы
телескопической стойки, потение и потеки
жидкости не допускаются.
Все проверки и работы проводите снизу ав
томобиля, установленного на подъемнике
или смотровой канаве (с вывешенными пе
редними колесами).
Выясните, нет ли на деталях подвески
трещин или следов задевания о дорожные
препятствия или кузов, деформации рыча
гов, штанги стабилизатора, деталей задка
кузова в местах крепления узлов и деталей
подвески.
Проверьте состояние резинометалличес-
ких шарниров, резиновых подушек, состоя
ние (осадку) пружин подвески.
Резинометаллические шарниры и резино
вые подушки подлежат замене при разрывах
и одностороннем выпучивании резины,
а также при подрезании их торцовых по
верхностей.
3. Осмотрите резинометаллические шар
ниры (сайлентблоки) крепления рычагов
задней подвески к кронштейнам на кузове
и к продольному рычагу.
4. Проверьте подшипники ступиц задних
колес и пружины.
9. Проверьте состояние защитного кожуха
амортизаторной стойки.

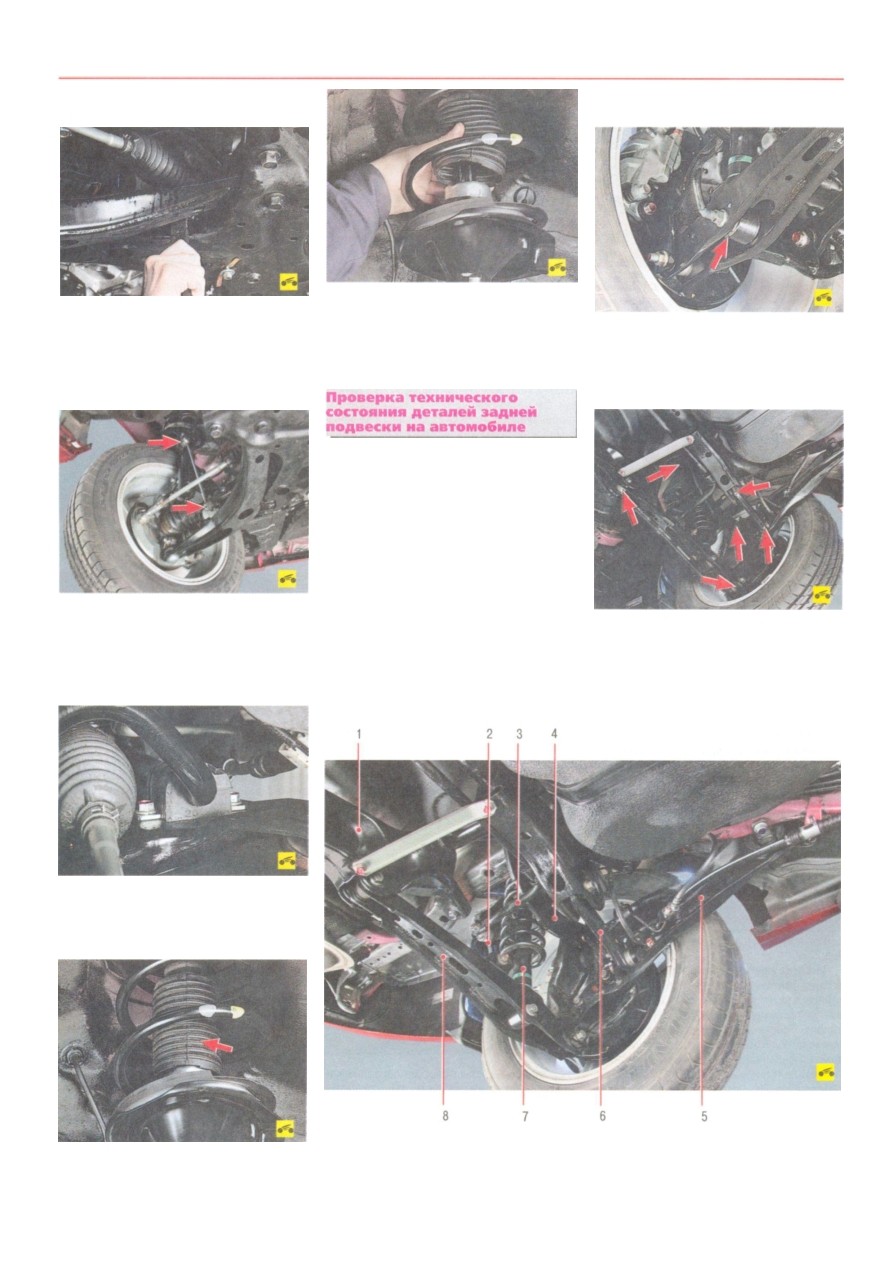

Рис. 4.7. Расположение элементов задней подвески на автомобиле: 1 - подрамник; 2 - стойка
стабилизатора поперечной устойчивости; 3 - стабилизатор поперечной устойчивости; 4 - верхний по
перечный рычаг; 5 - продольный рычаг; 6 - рычаг, управляющий развалом задних колес; 7 - амортиза-
торная стойка; 8 - нижний поперечный рычаг
