ПРИМЕЧАНИЕ
Исправность клапанов пробки очень важна
для нормальной работы системы охлажде
ния. Однако часто при возникновении проб
лем (закипание охлаждающей жидкости и
пр.) автолюбители обращают внимание
только на работу термостата и забывают
проверить клапаны. Негерметичность вы
пускного клапана приводит к снижению тем
пературы закипания охлаждающей жидкос
ти, а его заклинивание в закрытом состоя
нии – к аварийному повышению давления в
системе, что может вызвать повреждение
радиатора и шлангов.
Расширительный бачок служит для ком
пенсации изменяющегося объема охлаждаю
щей жидкости в зависимости от ее температу
ры. Он изготовлен из полупрозрачной пласт
массы. На его стенки нанесены метки F и L
для контроля уровня охлаждающей жидкости,
а сверху расположена наливная горловина,
герметично закрытая пластмассовой пробкой.
Водяной насос центробежного типа обес
печивает принудительную циркуляцию жидко
сти в системе охлаждения, установлен на пе
редней поверхности блока цилиндров и при
водится во вращение поликлиновым ремнем
от шкива коленчатого вала. В насосе установ
лены закрытые подшипники, не нуждающиеся
в пополнении смазки. Насос ремонту не под
лежит, поэтому при отказе (течь жидкости или
повреждение подшипников) его заменяют в
сборе.
Термостат с твердым термочувствитель
ным наполнителем поддерживает нормаль
ную рабочую температуру охлаждающей
жидкости и сокращает время прогрева дви
гателя. Термостат установлен в корпусе, ко
торый закреплен на головке блока цилинд
ров. При температуре охлаждающей жидкос
ти до 82 °С термостат полностью закрыт и
жидкость циркулирует по малому контуру,
78
Hyundai Getz

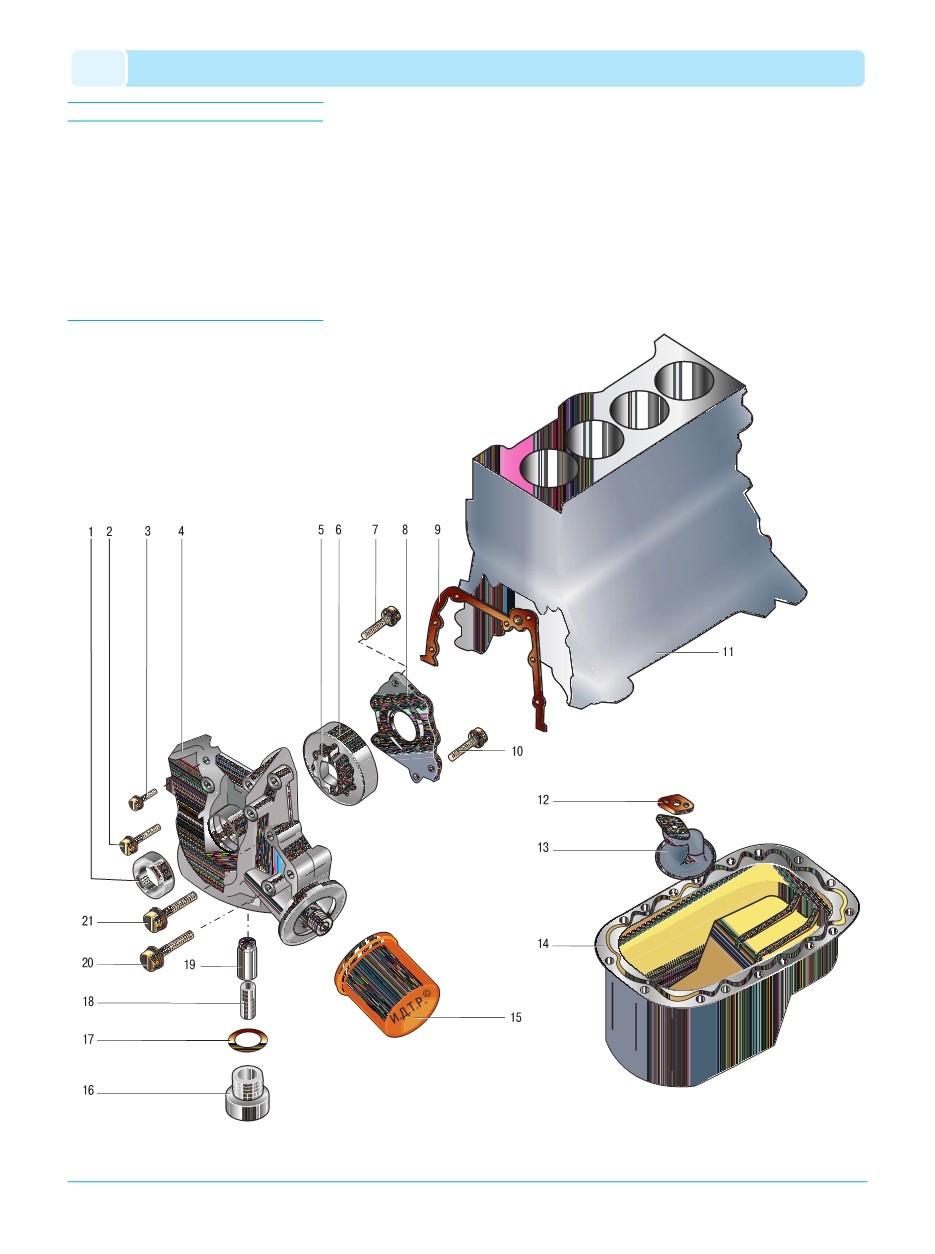

Рис. 5.9. Элементы системы смазки двигателя: 1 – передний сальник коленчатого вала; 2, 3, 7, 10, 20, 21 – болты; 4 – передняя крышка блока цилиндров; 5 – ведущая шестер
ня масляного насоса; 6 – ведомая шестерня масляного насоса; 8 – крышка масляного насоса; 9 – прокладка передней крышки блока цилиндров; 11 – блок цилиндров; 12 – про
кладка маслоприемника; 13 – маслоприемник; 14 – масляный картер; 15 – масляный фильтр; 16 – пробка редукционного клапана; 17 – прокладка редукционного клапана; 18 –
пружина редукционного клапана; 19 – плунжер редукционного клапана
