шкиве распределительного вала выпускных
клапанов должна совпасть с меткой 13 на
опоре распределительных валов. При пра
вильной установке поршня 1го цилиндра в
положение ВМТ такта сжатия метки на при
водных звездочках 1 и 2 (рис. 5.7) распреде
лительных валов должны быть направлены в
противоположные стороны в горизонталь
ной плоскости.
Вам потребуются: торцовая головка
на 22, вороток, ключ на 10.
1. Установите автомобиль на подъемник и
снимите правый брызговик моторного отсека
(см. Снятие и установка брызговиков мотор
ного отсека, с. 68).
2. Выверните болты крепления верхней
крышки ремня газораспределительного ме
ханизма...
3. ...и отведите ее в сторону.
4. Проверните коленчатый вал двигателя...
5. ...до совпадения подвижной метки на
шкиве коленчатого вала и метки в виде буквы
Т на приливе нижней крышки ремня приво
да распределительного вала.
6. Проверьте совпадение меток на зубча
том шкиве и опоре распределительного вала.
СНЯТИЕ,
ДЕФЕКТОВКА
И УСТАНОВКА
МАХОВИКА
Маховик снимают для замены заднего
сальника коленчатого вала, для замены при
повреждении зубчатого венца и для шлифов
ки поверхности под ведомый диск сцепления.
Вам потребуются: инструменты, необ
ходимые для снятия коробки передач
и сцепления, 12гранная торцовая голо
вка на 16, большая отвертка.
1. Снимите коробку передач (см. Снятие и
установка коробки передач, с. 122).
двигатель G4ED (1,6 л)
71

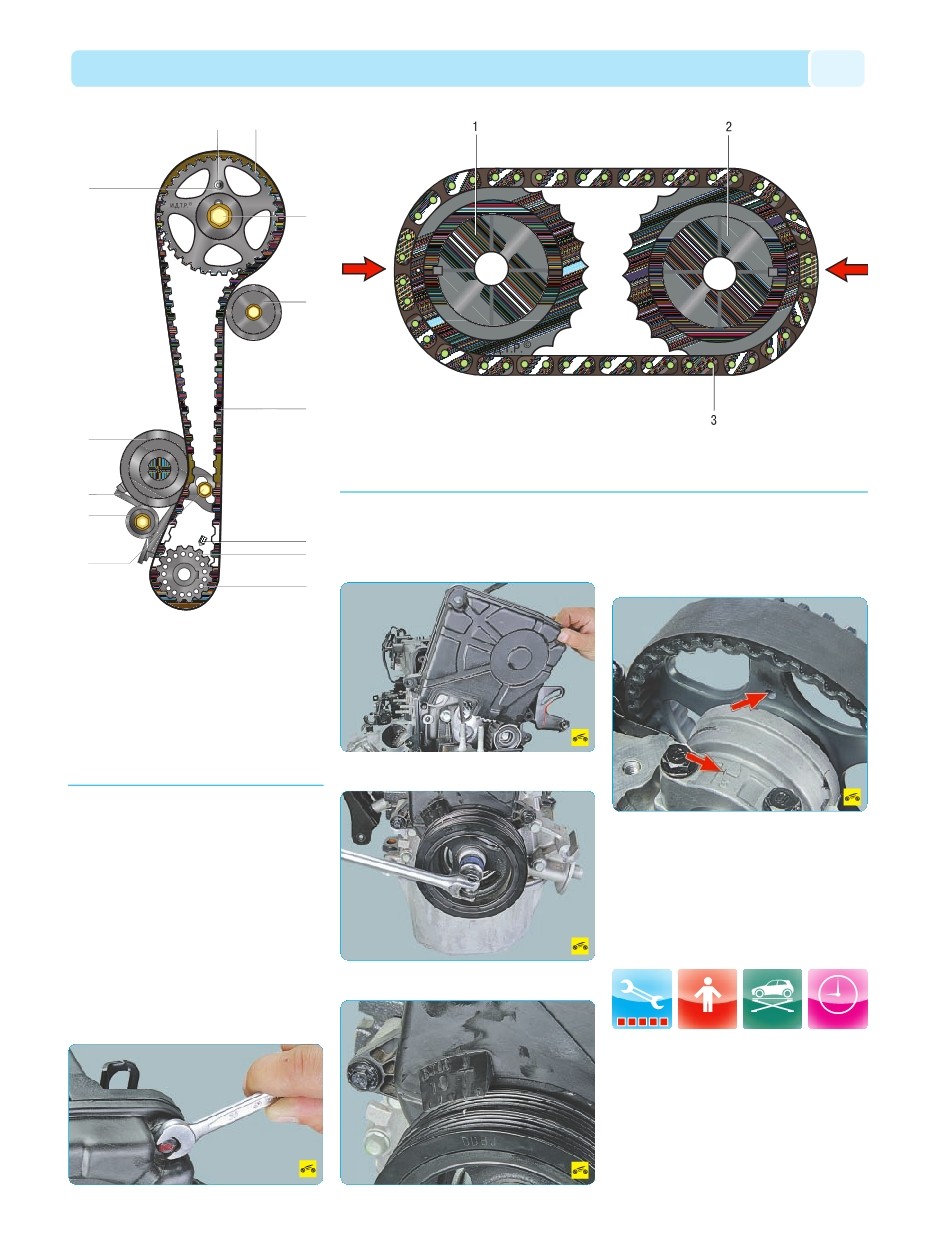

Рис. 5.7. Установочные метки на приводной цепи и звездочках распределительных валов впускных и выпуск
ных клапанов двигателя: 1 – звездочка распределительного вала выпускных клапанов; 2 – звездочка распредели
тельного вала впускных клапанов; 3 – приводная цепь
12
13
1
2
3
4
5
6
7
8
9
10
11
Рис. 5.6. Метки для правильной установки взаимного
углового расположения распределительного вала
выпускных клапанов и коленчатого вала двигателя: 1
– зубчатый шкив привода распределительного вала вы
пускных клапанов; 2 – болт; 3 – промежуточный ролик;
4 – ремень привода газораспределительного механизма;
5 – метка на передней крышке блока цилиндров; 6 – мет
ка на зубчатом шкиве коленчатого вала; 7 – зубчатый
шкив коленчатого вала; 8 – болт натяжного ролика; 9 –
проставка натяжного ролика; 10 – пружина натяжного
ролика; 11 – натяжной ролик; 12 – метка на зубчатом
шкиве; 13 – метка на опоре распределительных валов
НА ПОДЪЕМНИКЕ
10 часов
