5. Для замены предохранителя используйте
пластмассовый пинцет, находящийся в пра
вой задней части монтажного блока.
6. Выньте пинцетом неисправный предох
ранитель.
7. Установите в обратном порядке в кон
тактный разъем предохранитель того же но
минала, что и снятый.
8. Для замены плавкой вставки (на фото по
казана стрелкой) цепи заряда аккумуляторной
батареи отверните гайку, выньте болт крепле
ния проводов цепи заряда...
9. ...и извлеките предохранитель из мон
тажного блока.
10. Установите предохранитель в последо
вательности, обратной снятию.
электрооборудование
173

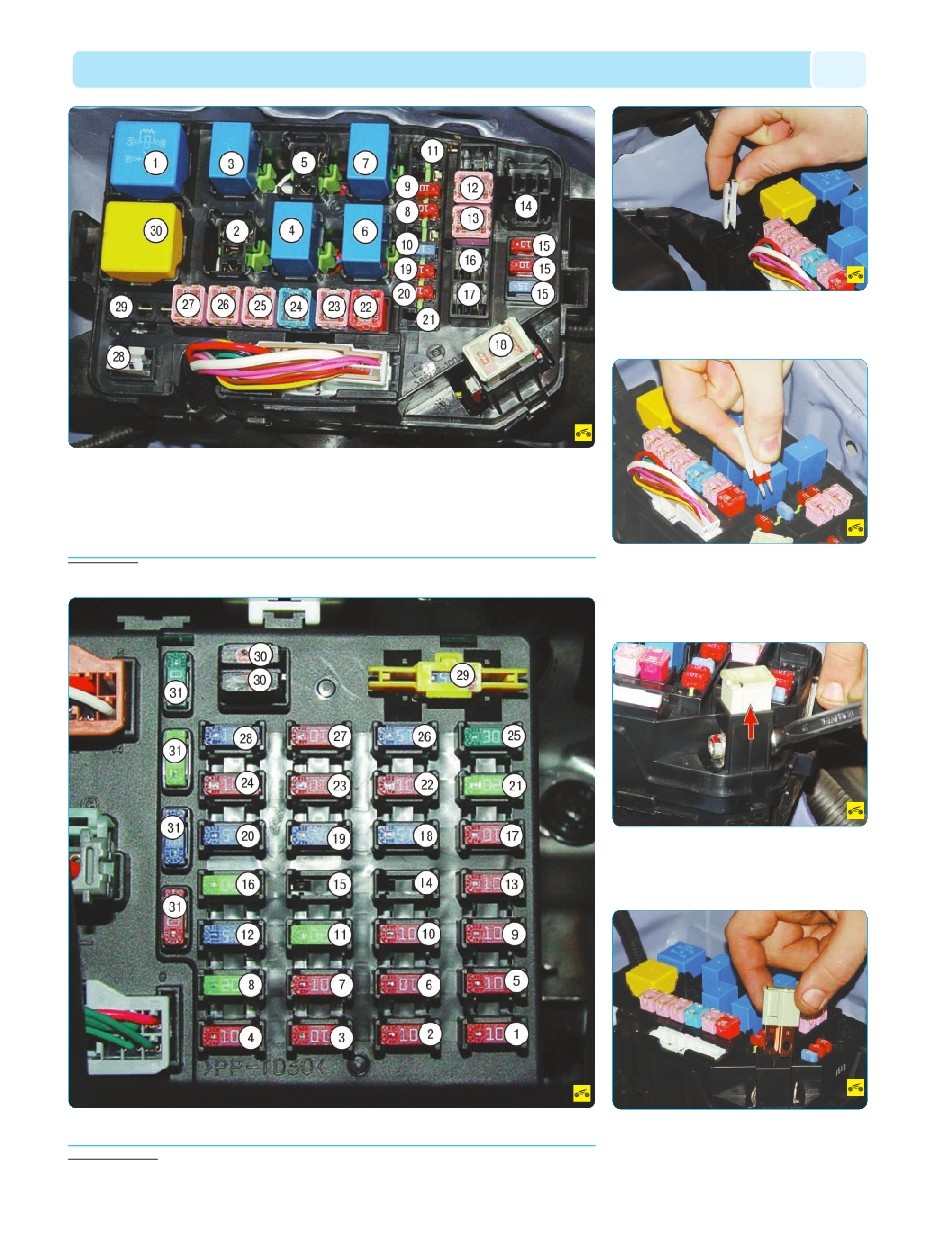

Рис. 11.1. Монтажный блок, размещенный в моторном отсеке: 1 – реле вентилятора отопителя салона Е 51;
2 – место под реле включения вентилятора системы охлаждения двигателя на большой скорости Е 44; 3 – реле
включения вентилятора системы охлаждения двигателя на малой скорости Е 43; 4 – реле стартера Е 41; 5 – место
под реле кондиционера Е 50; 6 – реле звукового сигнала Е 45; 7 – реле топливного насоса Е 49; 8–13 – плавкие
вставки и предохранители*; 14 – место под реле охранной сигнализации Е 47; 15–27 – плавкие вставки и предо
хранители*; 28 – пинцет для замены предохранителей; 29 – соединительный разъем Е 55; 30 – реле питания эле
ктронной системы управления двигателем Е 42
*См. табл. 11.1.
Рис. 11.2. Монтажный блок, размещенный в салоне автомобиля: 1–29 – плавкие вставки и предохранители*;
30 – пинцет для замены предохранителей; 31 – запасные предохранители
*См. табл.11.2.
