Hyundai Getz
7. ...катколлектор и прокладку со шпилек.
8. Установите новую прокладку, катколлек
тор и все снятые детали в порядке, обратном
снятию.
ПОЛЕЗНЫЕ СОВЕТЫ
Во избежание пригорания прокладки и для повы
шения ее герметичности рекомендуем перед уста
новкой смазать прокладку с обеих сторон тонким
слоем графитной смазки.
Смажьте графитной смазкой и шпильки головки
блока цилиндров.
ПРЕДУПРЕЖДЕНИЕ
Не заменяйте бронзовые гайки крепления выпуск
ного коллектора стальными во избежание их приго
рания и поломки шпилек.
СИСТЕМА СМАЗКИ
ДВИГАТЕЛЯ
ОСОБЕННОСТИ КОНСТРУКЦИИ
Система смазки комбинированная: раз
брызгиванием и под давлением. Под давлени
ем смазываются коренные и шатунные подшип
ники, опоры распределительных валов. Систе
ма состоит из масляного картера, шестеренча
того масляного насоса с маслоприемником,
полнопоточного масляного фильтра, датчика
давления масла и редукционного клапана.
Расположение элементов системы смазки
на всех двигателях практически одинаково
(рис. 6.13).
СНЯТИЕ И УСТАНОВКА
МАСЛЯНОГО НАСОСА
Масляный насос снимают для ремонта при
снижении его подачи, вызывающем постоян
ное падение давления масла в системе смаз
ки двигателя, и при течи масла через уплотни
тельную прокладку.
Масляные насосы двигателей снимают с ис
пользованием практически одинаковых при
емов. Разница для представленных в разделе
двигателей может заключаться в порядке под
готовительных работ по снятию ремня приво
да газораспределительного механизма.
Вам потребуются: ключи на 10, на 12,
на 14, на 22, торцовые головки на 10,
на 12, на 14, на 22, удлинитель, воро
ток, отвертка с плоским лезвием.
1. Отсоедините провод от клеммы минус
аккумуляторной батареи.
2. Слейте масло из картера двигателя (см.
Замена масла в двигателе и масляного
фильтра, с. 49).
3. Снимите генератор с автомобиля (см.
Снятие и установка генератора, с. 177).
4. Снимите ремень привода газораспреде
лительного механизма (см. Замена и регули
ровка натяжения ремня привода газораспре
делительного механизма и замена натяжного
ролика, с. 51).
ПРЕДУПРЕЖДЕНИЕ
После снятия ремня привода газораспределитель
ного механизма запрещается проворачивать рас
пределительный и коленчатый валы, так как порш
ни могут повредить клапаны.
5. Снимите с коленчатого вала зубчатый
шкив ремня привода газораспределительно
го механизма.
6. Снимите натяжной ролик вместе с пружи
ной (см. Замена и регулировка натяжения
ремня привода газораспределительного ме
ханизма и замена натяжного ролика, с. 51).

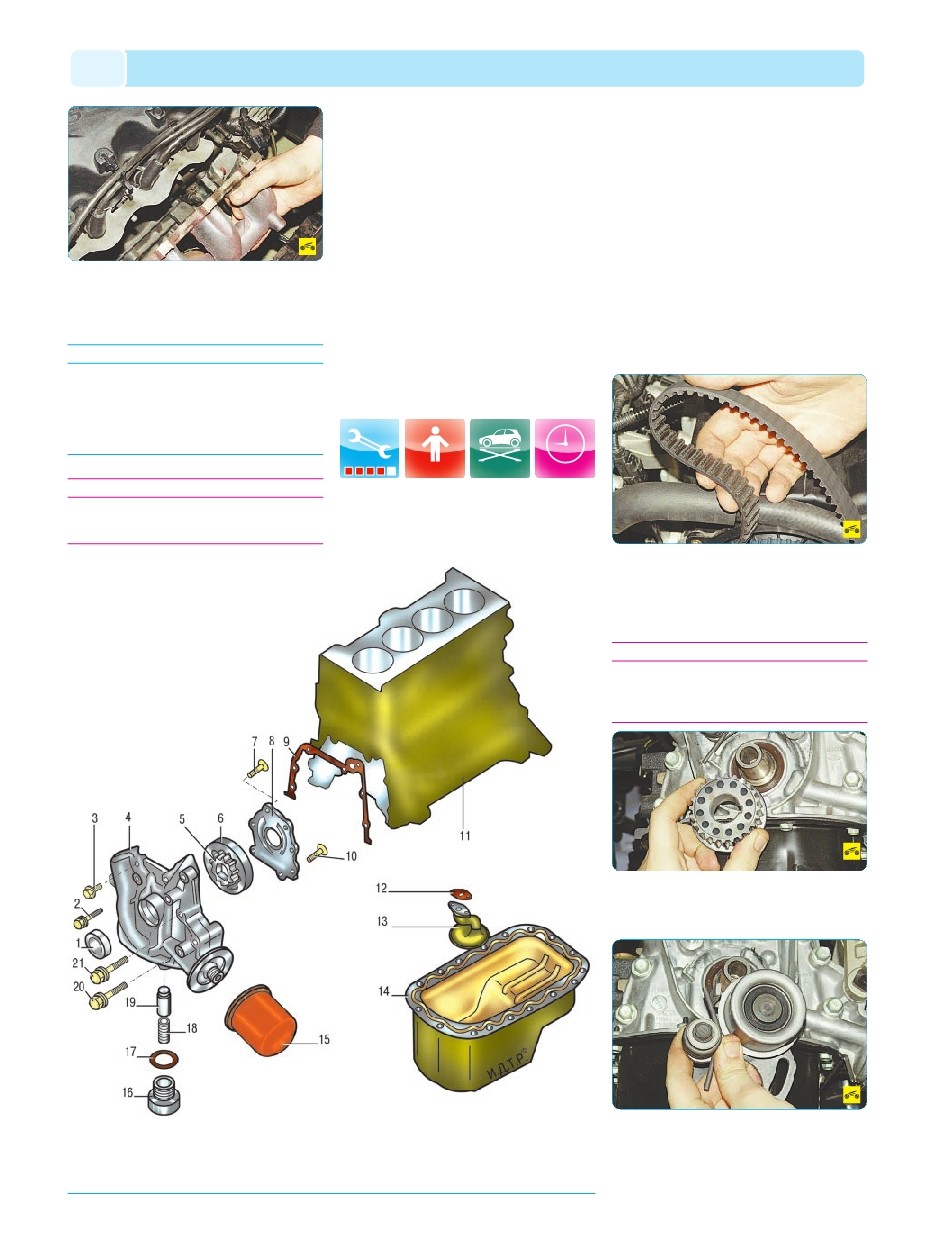

Рис. 6.13. Элементы системы смазки двигателя: 1 – передний сальник коленчатого вала; 2, 3, 7, 10, 20, 21 – болты;
4 – передняя крышка блока цилиндров; 5 – ведущая шестерня масляного насоса; 6 – ведомая шестерня масляного насоса;
8 – крышка масляного насоса; 9 – прокладка передней крышки блока цилиндров; 11 – блок цилиндров; 12 – прокладка
маслоприемника; 13 – маслоприемник; 14 – масляный картер; 15 – масляный фильтр; 16 – пробка редукционного клапа
на; 17 – прокладка редукционного клапана; 18 – пружина редукционного клапана; 19 – плунжер редукционного клапана
НА ПОДЪЕМНИКЕ
7 часов
