130
Hyundai Getz

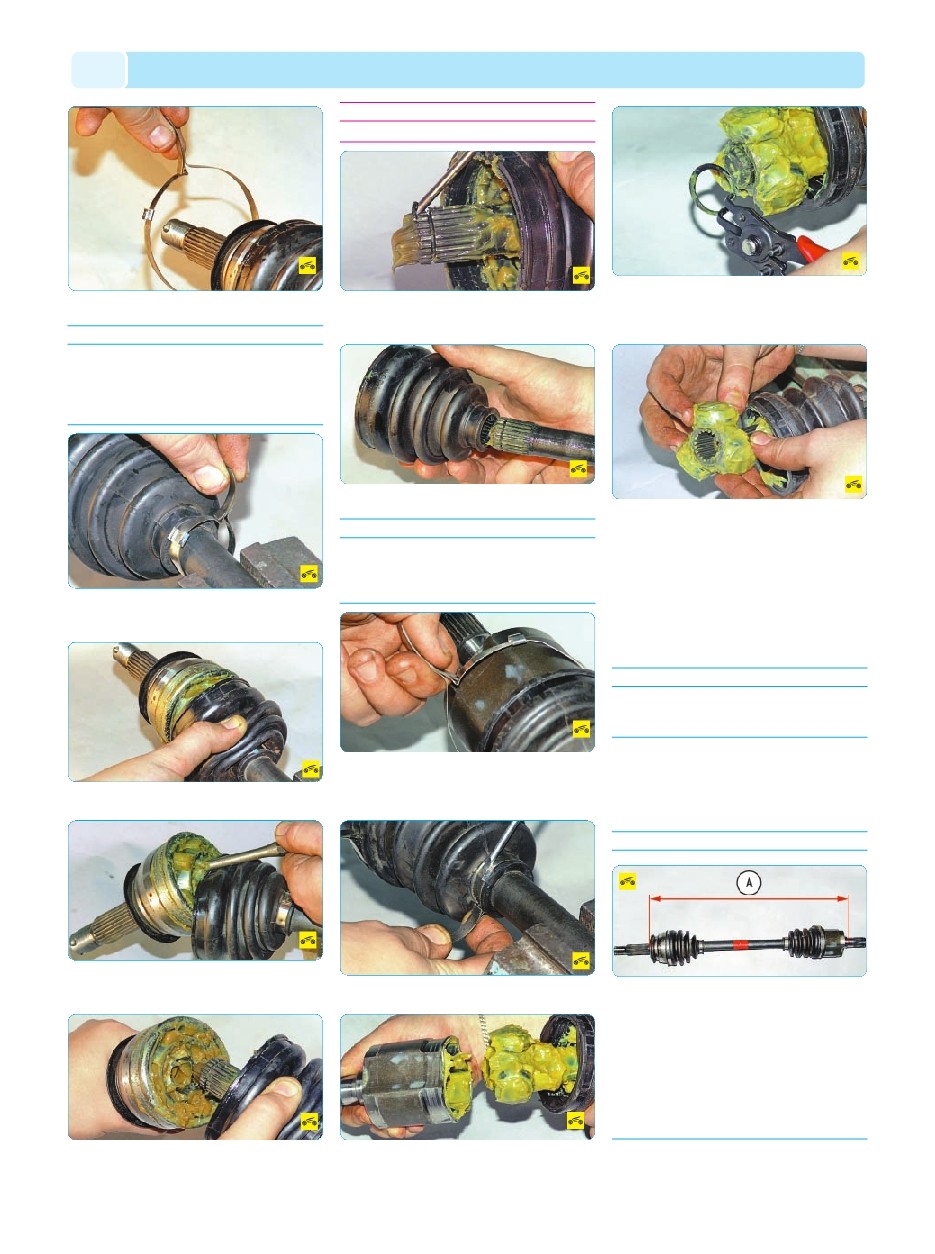

4. ...и снимите хомут.
ПРИМЕЧАНИЕ
Хомуты крепления защитных чехлов шарни
ров равных угловых скоростей одноразового
использования, при сборке замените их но
выми. Как правило, хомуты входят в ком
плект нового шарнира.
5. Аналогично снимите второй хомут креп
ления чехла.
6. Сдвиньте защитный чехол...
7. ...и сбейте молотком через бородок
обойму с вала.
8. Снимите наружный шарнир со шлицев
вала.
ПРЕДУПРЕЖДЕНИЕ
Разборка наружного шарнира не допускается.
9. Снимите стопорное кольцо, выведя его
отверткой из проточки вала.
10. Снимите защитный чехол.
ПРИМЕЧАНИЕ
При сборке замените защитный чехол и сто
порное кольцо наружного шарнира новыми.
Как правило, эти детали входят в комплект
нового шарнира.
11. Аналогичным образом снимите хомуты
крепления чехла внутреннего шарнира к кор
пусу шарнира...
12. ...и к валу.
13. Отсоедините корпус внутреннего
шарнира.
14. Снимите стопорное кольцо, разжав его
съемником стопорных колец и выведя кольцо
из проточки вала.
15. Снимите со шлицев вала обойму внут
реннего шарнира с роликами и снимите за
щитный чехол.
16. Промойте все металлические детали ке
росином до полного удаления старой смазки.
17. Перед сборкой заполните шарниры
смазкой.
18. Заполните чехол внутреннего шарнира
смазкой в количестве 35 г, чехол наружного
шарнира – в количестве 60 г.
ПРИМЕЧАНИЕ
Для наружного шарнира используйте смазку
Centoplex 278М/ 136К, для внутреннего шар
нира — KLTJ41182 (KOREA KLUBER).
19. Проверьте плотность прилегания пояс
ков чехла и надежность крепления хомутов.
Чехол не должен проворачиваться на шар
нире, а хомуты — на чехле. В противном
случае замените хомуты.
ПРИМЕЧАНИЕ
Во избежание попадания воздуха во внут
ренние шарниры валов привода передних
колес выдерживайте размер А между хому
тами при их затяжке для левого/правого ва
лов, мм:
с двигателем 1,1 л . . . . . . . . . . . . . 523/772
с двигателями 1,3 и 1,6 л
с МКП . . . . . . . . . . . . . . . . . . . . . . . 498/785
с двигателями 1,3 и 1,6 л
с АКП . . . . . . . . . . . . . . . . . . . . . . . . 488/779
20. Установите детали в порядке, обрат
ном снятию.
