120
Hyundai Getz
12. Снимите главный цилиндр привода
сцепления.
13. Установите детали в порядке, обратном
снятию, и удалите воздух из гидропривода (см.
Прокачка гидропривода сцепления, с. 121).

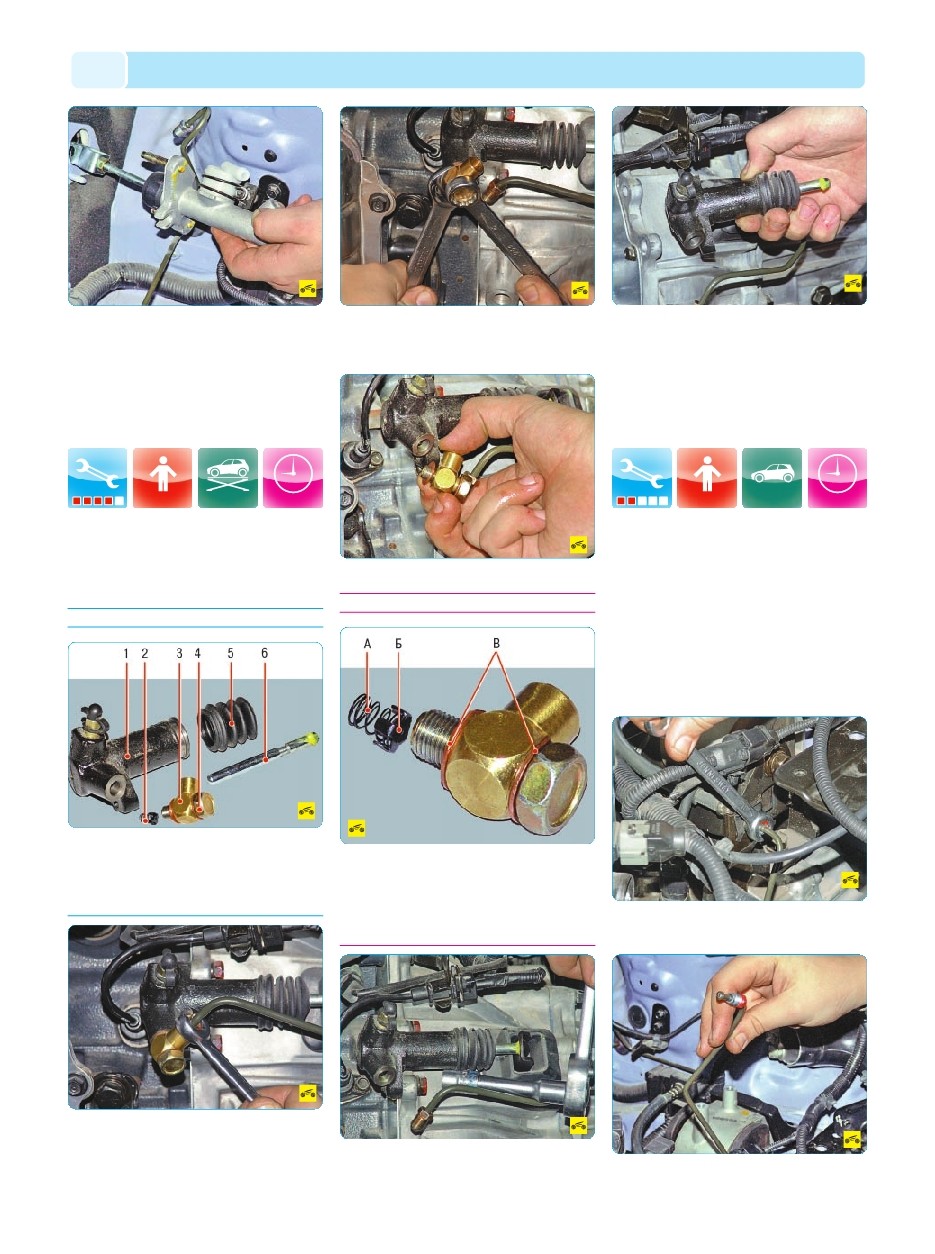

ЗАМЕНА РАБОЧЕГО ЦИЛИНДРА
ГИДРОПРИВОДА СЦЕПЛЕНИЯ
Рабочий цилиндр снимайте для замены или
ремонта при неполном выключении сцепления.
Вам потребуются: торцовая головка
на 12, ключ на 16, удлинитель, воро
ток, специальный ключ на 11 для гаек
крепления трубопроводов.
ПРИМЕЧАНИЕ
Детали рабочего цилиндра гидропривода
сцепления:
1 – корпус;
2 – дрос
сельный клапан с пружиной; 3 – пере
ходник; 4 – болтштуцер; 5 – пыльник;
6 – толкатель.
1. Отверните гайку крепления трубопровода
к рабочему цилиндру, отведите ее в сторону и
заглушите отверстие в трубке, например, за
щитным колпачком клапана выпуска воздуха.
2. Выверните болтштуцер крепления пере
ходника к рабочему цилиндру, удерживая пе
реходник вторым ключом от проворачивания...
3. ...и снимите переходник.
ПРЕДУПРЕЖДЕНИЕ
При снятии переходника рабочего цилиндра
гидропривода сцепления не потеряйте пру
жину А, дроссельный клапан Б и уплотни
тельные шайбы В. Внимательно осмотрите
уплотнительные шайбы и замените их, ес
ли они сильно обжаты и деформированы.
4. Выверните два болта крепления рабоче
го цилиндра к картеру сцепления...
5. ...и снимите цилиндр.
6. Установите детали в порядке, обратном
снятию, и удалите воздух из гидропривода (см.
Прокачка гидропривода сцепления, с. 121).
ЗАМЕНА ШЛАНГА
И ТРУБОПРОВОДА
ГИДРОПРИВОДА СЦЕПЛЕНИЯ
Вам потребуются: ключи на 10, на 12,
специальный ключ для гаек трубопрово
дов на 10, пассатижи.
1. Снимите воздушный фильтр и воздухо
подводящий рукав (см. Снятие и установка
воздушного фильтра, с. 87).
2. Снимите полку аккумуляторной батареи и
кронштейн крепления воздушного фильтра
(см. Замена опор подвески силового агрега
та, с. 68 для двигателя G4ED, с. 101 для
двигателей G4EA и G4HD).
3. Отверните гайку крепления трубопрово
да к рабочему цилиндру...
4. ...отверните гайку крепления трубопро
вода к штуцеру шланга...
5. ...и снимите его.
НА ПОДЪЕМНИКЕ
4 часа
НА МАШИНЕ
2 часа
