14 – боковые сопла системы вентиля
ции и отопления салона: левое...
...и правое. Предназначены для направле
ния потока воздуха из отопителя, кондиционе
ра или системы вентиляции. Направление по
тока воздуха изменяют поворотом рукоятки А.
При повороте рукоятки Б до упора вверх за
слонка полностью открывается (максималь
ный поток воздуха), при повороте рукоятки Б
до упора вниз заслонка полностью закрывает
ся, перекрывая поток воздуха. Устанавливая
рукоятку Б в промежуточные положения, регу
лируют интенсивность потока воздуха.
15 – выключатель (замок) зажигания
объединен с противоугонным устройством
и расположен с правой стороны рулевой ко
лонки. Ключ в замке может занимать следую
щие положения:
LOCK (фиксированное положение) – ключ
зажигания можно вставить или вынуть только
в этом положении. После извлечения ключа
рулевое колесо блокируется противоугонным
устройством;
АСС (фиксированное положение) – можно
включить дополнительные потребители (на
пример, аудиосистему);
ON (фиксированное положение) – зажига
ние включено, рулевое управление разблоки
ровано, все потребители находятся под на
пряжением;
START (нефиксированное положение) –
включен стартер, рулевое управление раз
блокировано.
Для того чтобы извлечь ключ из замка, по
верните его до положения АСС, а затем, на
жав на ключ, против часовой стрелки в поло
жение LOCK.
ПРЕДУПРЕЖДЕНИЕ
Не выключайте зажигание и не вынимайте
ключ из замка во время движения –
рулевое
колесо
будет
заблокировано
и автомобиль станет неуправляемым. Кста
ти, двигатель тоже заклинит, а коробка пере
дач получит повреждения, тяжесть которых
возрастает с увеличением скорости движе
ния автомобиля.
устройство автомобиля
17
0
27
3
510
6
9
11
13
12
14
4
8
1
15
16
17
18
19
20
21
22
23
24
И.Д.Т.Р.

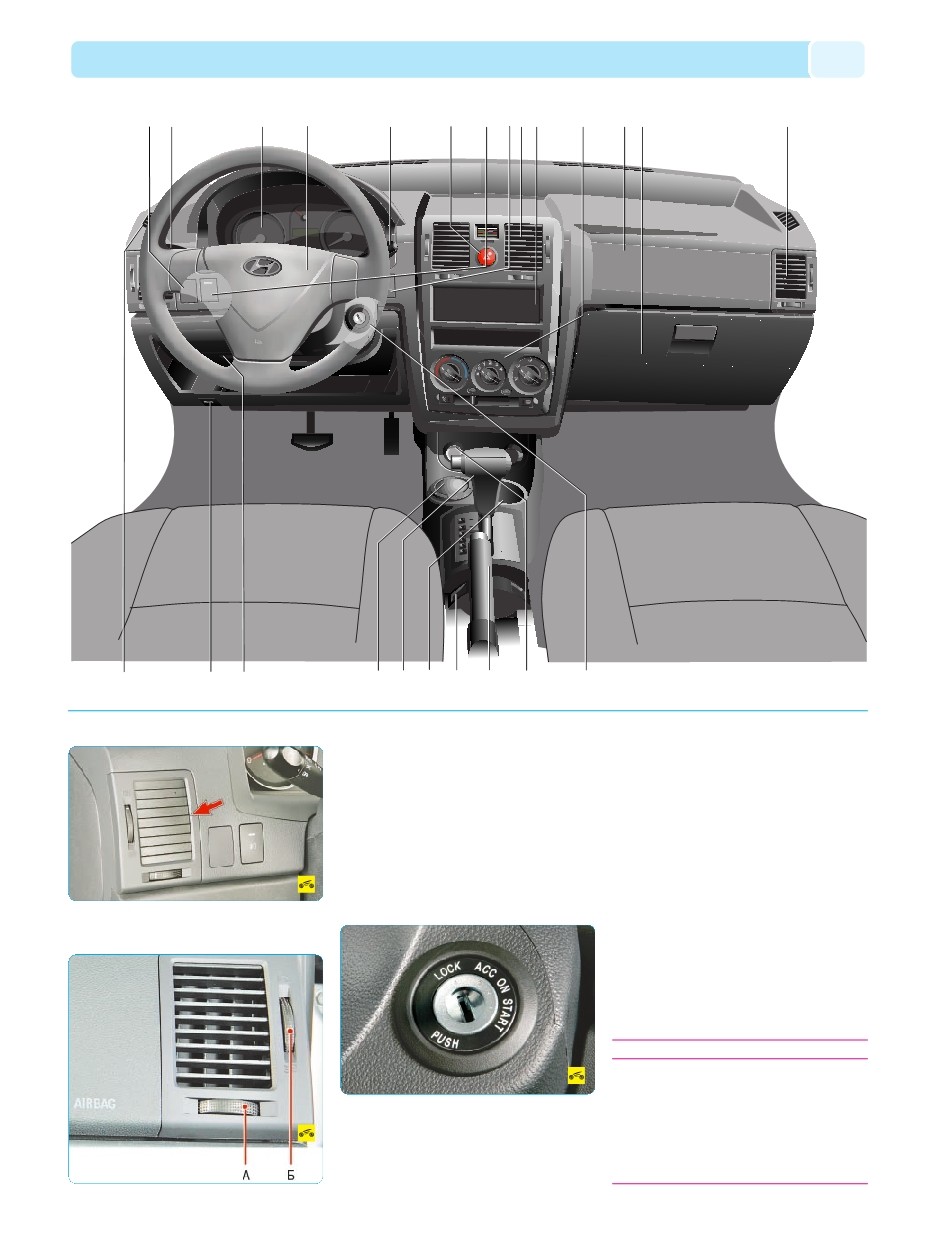

Рис. 1.7. Расположение органов управления (автомобили выпуска с 2006 года)
