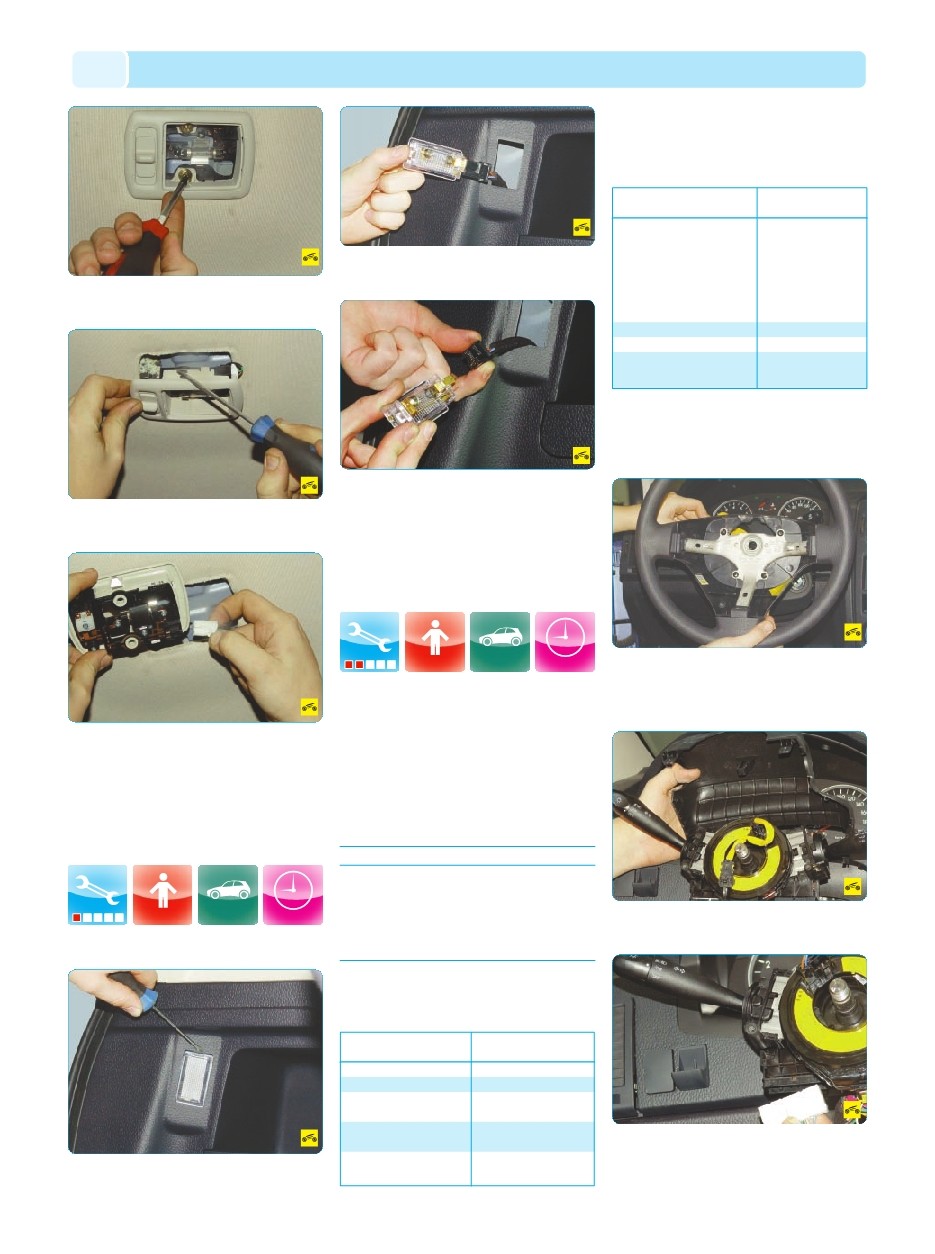

2. Выверните два винта крепления плафона
к панели кузова.
3. Извлеките из панели плафон, отжав его
фиксаторы.
4. Отсоедините от плафона колодку жгута
проводов.
5. Установите плафон в порядке, обратном
снятию.
СНЯТИЕ И УСТАНОВКА
ПЛАФОНА ОСВЕЩЕНИЯ
БАГАЖНОГО ОТСЕКА
Вам потребуется отвертка с плоским
лезвием.
1. Подденьте плафон отверткой...
2. ...и извлеките его из установочного от
верстия обивки багажника.
3. Отсоедините от плафона колодку жгута
проводов и снимите плафон с автомобиля.
4. Установите плафон в порядке, обратном
снятию.
ПРОВЕРКА И ЗАМЕНА
ПОДРУЛЕВЫХ
ПЕРЕКЛЮЧАТЕЛЕЙ
Исправность подрулевых переключателей
определяют, проверяя правильность замыка
ния контактов при различных положениях ры
чагов. Снимите переключатели для проверки
и подсоедините тестер с функцией прозвон
ки цепи к соответствующим выводам, указан
ным в табл. 11.7 и 11.8. Переведите рычаг пе
реключателя в положение, соответствующее
проверяемым контактам, – лампа должна за
гореться. В противном случае переключатель
неисправен.
ПРИМЕЧАНИЕ
Операции по замене подрулевых переклю
чателей показаны на примере переключате
ля наружного освещения и указателей пово
рота. Операции по замене переключателя
очистителей и омывателей ветрового стек
ла и стекла двери задка аналогичны.
Вам потребуются: отвертки с крестоо
бразным и плоским лезвиями, тестер.
1. Отсоедините провод от клеммы минус
аккумуляторной батареи.
2. Установите рулевое колесо в положение,
соответствующее прямолинейному движению
автомобиля, и снимите рулевое колесо (см.
Снятие и установка рулевого колеса, с. 145).
3. Снимите кожухи рулевой колонки (см.
Снятие и установка панели приборов, с. 229).
4. Отсоедините колодку жгута проводов от
переключателя наружного освещения и указа
телей поворота.
198
Hyundai Getz
ЗАМЫКАНИЕ
Таблица 11.7
КОНТАКТОВ ПРИ РАЗЛИЧНЫХ
ПОЛОЖЕНИЯХ РЫЧАГА ПЕРЕКЛЮЧАТЕЛЯ
УКАЗАТЕЛЕЙ ПОВОРОТА И СВЕТА ФАР
Включаемый прибор
Очиститель ветрового стекла:
в режиме на один ход
прерывистый режим работы
включена первая скорость
стеклоочистителя
включена вторая скорость
стеклоочистителя
Омыватель ветрового стекла
Очиститель стекла двери задка
Очиститель и омыватель
стекла двери задка
Номера замыкаемых
контактов
11–12
12–13
11–12
10–11
11–15
14–18
14–17–18
ЗАМЫКАНИЕ
Таблица 11.8
КОНТАКТОВ
ПРИ РАЗЛИЧНЫХ ПОЛОЖЕНИЯХ
ПЕРЕКЛЮЧАТЕЛЯ ОЧИСТИТЕЛЕЙ
И ОМЫВАТЕЛЕЙ ВЕТРОВОГО
СТЕКЛА И СТЕКЛА ДВЕРИ ЗАДКА
Включаемый прибор
Дальний свет фар
Ближний свет фар
Сигнализация дальним
светом фар
Указатель левого
поворота
Указатель правого
поворота
Номера замыкаемых
контактов
10–14
10–15
12–14
17–18
16–17
НА МАШИНЕ
10 мин
НА МАШИНЕ
1 час
