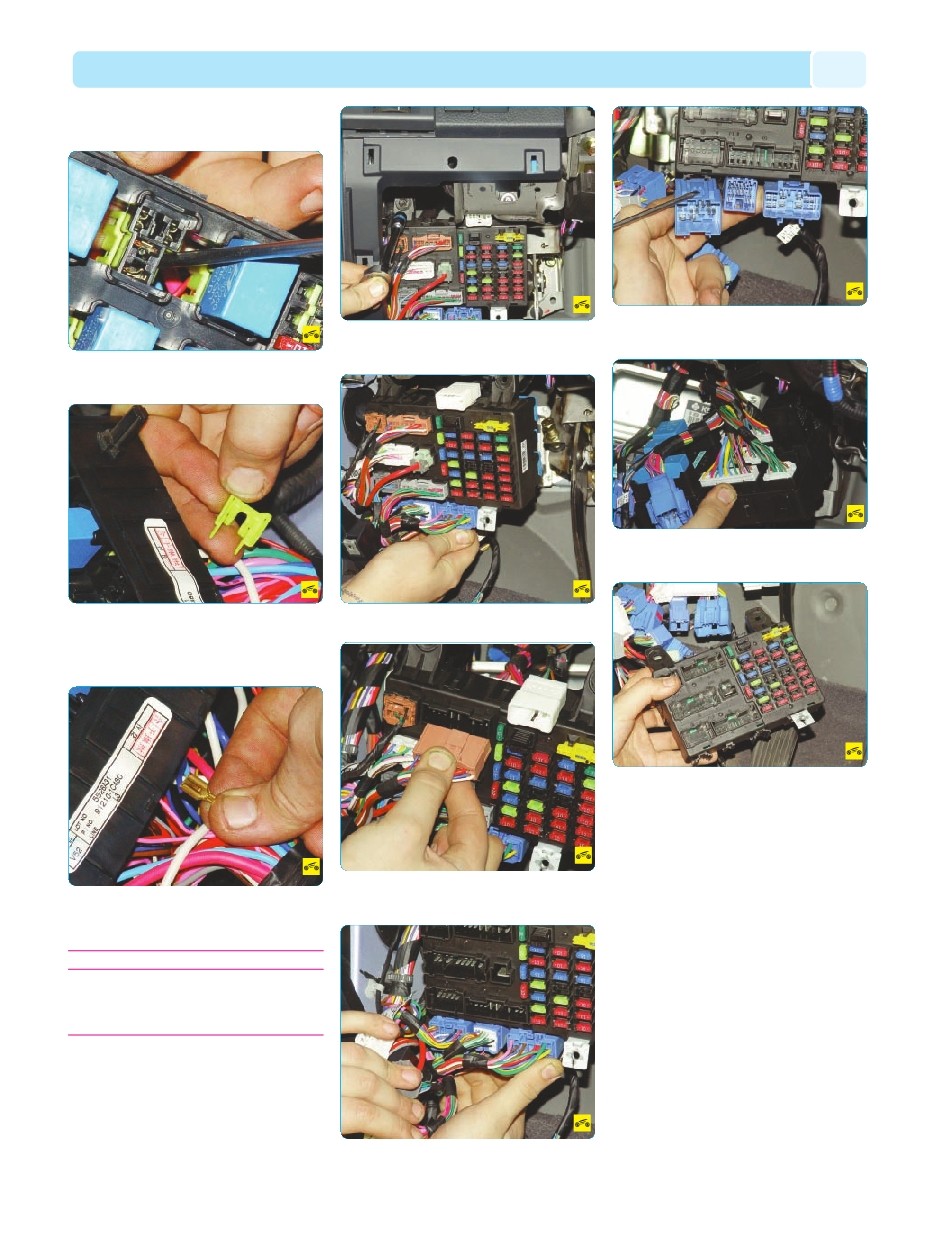

7. ...и отсоедините его от монтажного блока.
8. Извлеките из монтажного блока реле...
9. ...отожмите отверткой фиксаторы держа
теля проводов...
10. ...и снимите держатель.
11. Аналогичным способом снимите ос
тальные держатели проводов в монтажном
блоке.
12. Отожмите отверткой фиксатор клеммы
провода и извлеките провод из корпуса мон
тажного блока.
ПРЕДУПРЕЖДЕНИЕ
Перед отсоединением проводов от монтаж
ного блока пометьте любым доступным спо
собом их взаимное расположение, чтобы не
перепутать при сборке.
13. Аналогично отсоедините все остальные
провода.
14. Установите новый корпус монтажного
блока в порядке, обратном снятию. При сбор
ке ориентируйтесь на рис. 11.1.
15. Для снятия монтажного блока салона
снимите нижнюю облицовку панели приборов
(см. Снятие и установка панели приборов,
с. 229).
16. Выверните два болта крепления мон
тажного блока...
17. ...отведите монтажный блок в сторону...
18. ...и отсоедините от передней части мон
тажного блока колодки жгутов проводов.
19. В нижней части монтажного блока разъ
едините три колодки жгутов проводов...
20. ...и отсоедините колодки от монтажного
блока, нажав отверткой на их фиксаторы.
21. Отсоедините колодки жгутов проводов
от задней части монтажного блока...
22. ...и снимите монтажный блок.
23. Установите новый монтажный блок
в порядке, обратном снятию. При сборке ори
ентируйтесь на рис. 11.2.
ГЕНЕРАТОР
ОСОБЕННОСТИ КОНСТРУКЦИИ
На автомобили Hyundai Getz устанавливают
генераторы, представляющие собой трех
фазную синхронную электрическую машину
с электромагнитным возбуждением, со встро
енным выпрямительным блоком и электрон
ным регулятором напряжения.
Корпус 17 (рис. 11.3) статора и крышка 4
стянуты четырьмя болтами 16. Вал ротора 8
вращается в подшипниках 5 и 19. Задняя
часть генератора закрыта пластмассовой
крышкой 9.
Статор генератора снабжен трехфазной
обмоткой, выполненной по схеме звезда
(фазные обмотки имеют общую точку); другие
выводы фазных обмоток соединены с выпря
мительным мостом, состоящим из кремние
вых диодов.
