ходовая часть
133
4. Проверьте резиновые опоры Б и сай
лентблоки А в местах крепления рычагов к
подрамнику.
5. Проверьте состояние защитных чехлов
шаровых пальцев стоек стабилизатора попе
речной устойчивости.
6. Проверьте наличие люфтов в местах
крепления стойки стабилизатора поперечной
устойчивости к штанге стабилизатора...
7. ...и к кронштейну телескопической стойки
передней подвески.
8. Проверьте состояние резиновых поду
шек в местах крепления стабилизатора попе
речной устойчивости к подрамнику.
9. Проверьте состояние защитного чехла
телескопической стойки.
СНЯТИЕ И УСТАНОВКА
ТЕЛЕСКОПИЧЕСКОЙ СТОЙКИ
Вам потребуются: ключи на 17, на 14,
на 12, торцовая головка на 19, вороток,
удлинитель.
1. Снимите кожухи стеклоочистителя (см.
Снятие и установка стеклоочистителя, с. 199).
2. Снимите защитную крышку гайки штока
телескопической стойки.

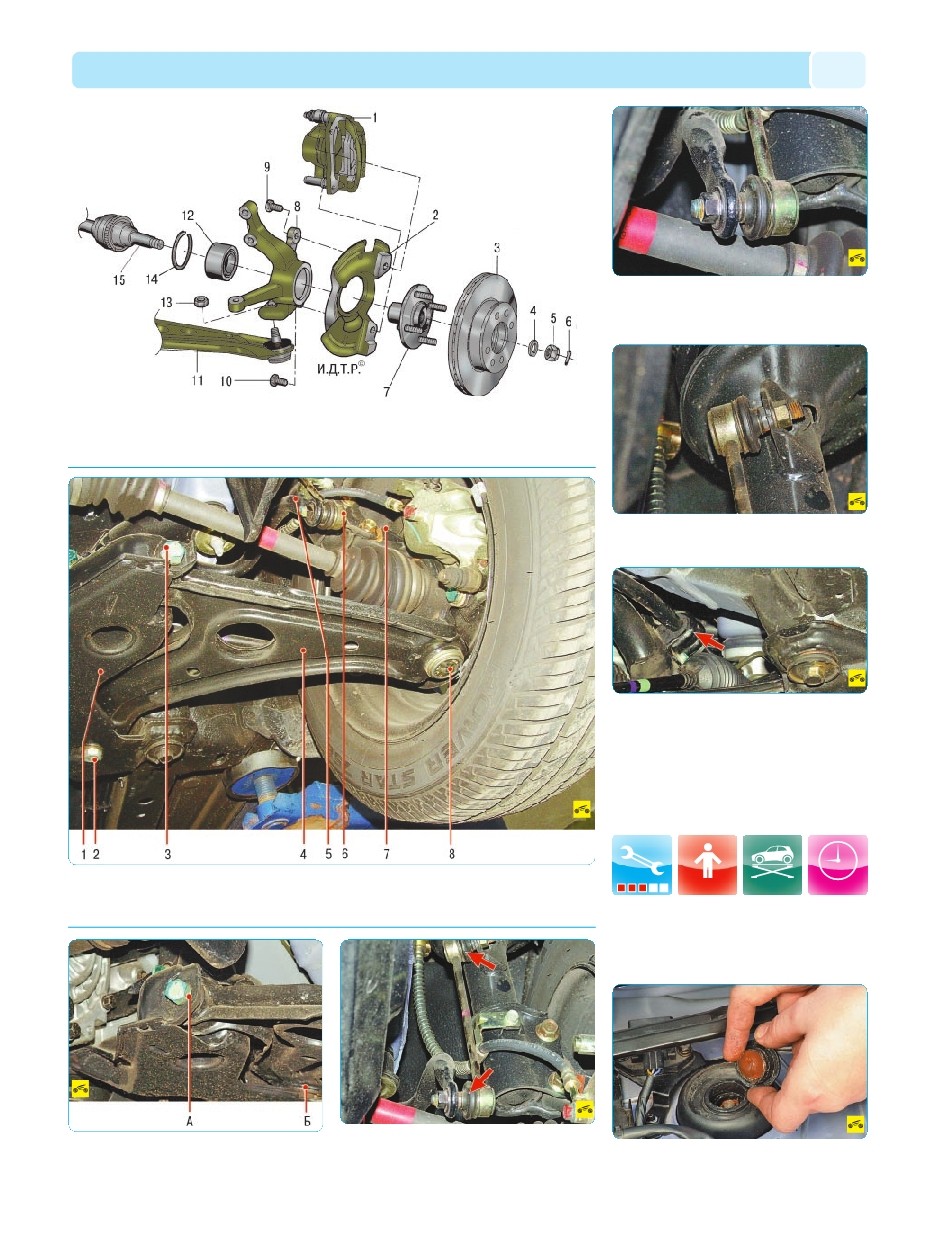

Рис. 8.3. Поворотный кулак передней подвески: 1 – тормозной суппорт в сборе с колодками; 2 – защитный ко
жух; 3 – тормозной диск; 4 – шайба; 5 – гайка крепления ступицы; 6 – шплинт; 7 – ступица; 8 – поворотный
кулак; 9, 10 – болты; 11 – рычаг подвески; 12 – подшипник ступицы; 13 – гайка; 14 – стопорное кольцо; 15 –
вал привода колеса
Расположение элементов передней подвески на автомобиле: 1 – подрамник; 2 – болт крепления задней опо
ры нижнего рычага передней подвески; 3 – болт крепления сайлентблока рычага передней подвески; 4 – рычаг пе
редней подвески; 5 – штанга стабилизатора поперечной устойчивости; 6 – стойка стабилизатора поперечной устой
чивости; 7 – поворотный кулак; 8 – шаровая опора
НА ПОДЪЕМНИКЕ
1 ч 30 мин
