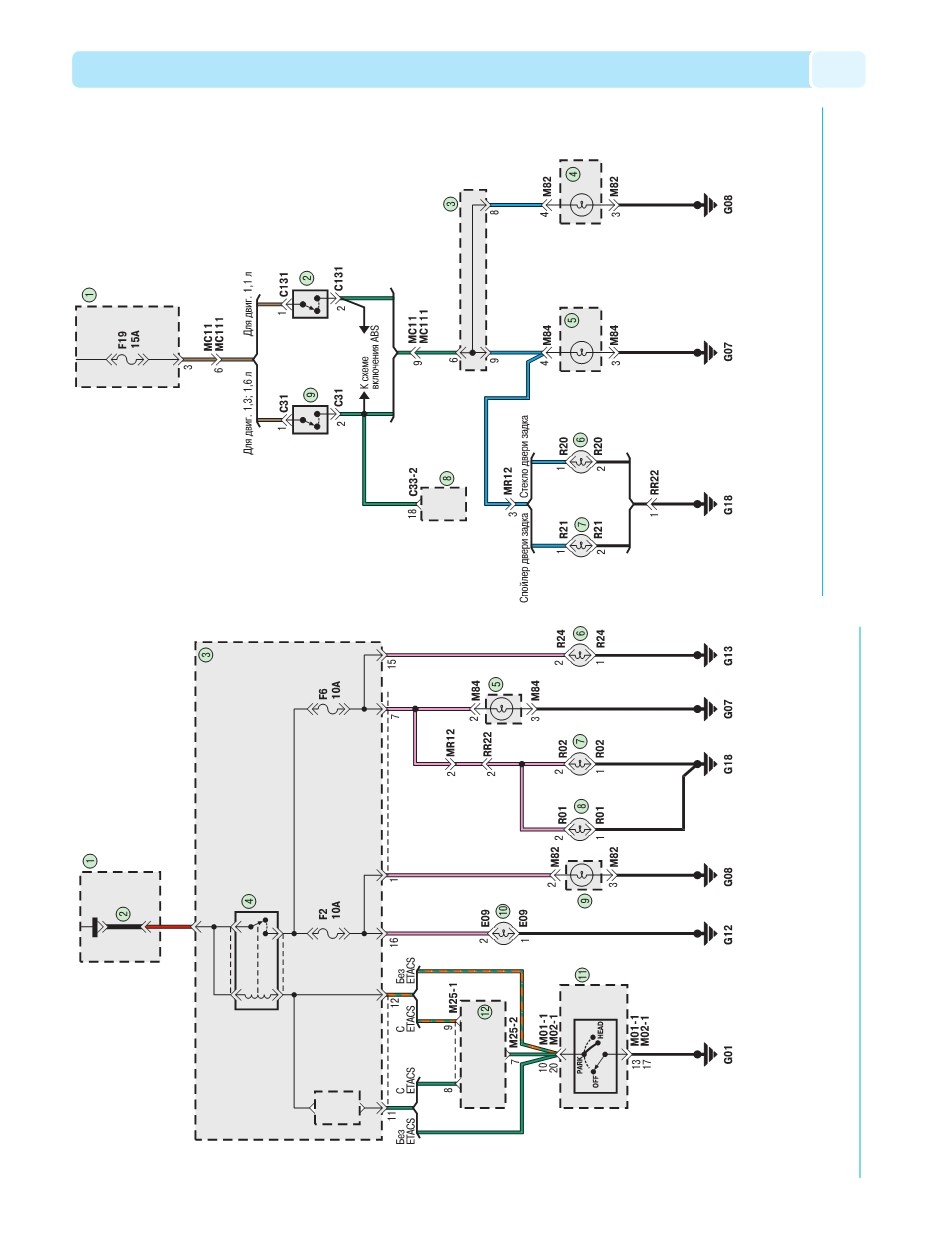

Схема
27.
Включение
габаритного
света,
задних
фонарей
и
фонарей
освещения
номерного
знака:
1
–
монтажный
блок,
расположенный
в
моторном
отсеке;
2
–
плавкая
вставка
(ВА
ТТ)
50
А;
3
–
монтажный
блок,
расположенный
в
са
лоне;
4
–
реле
задних
фонарей;
5
–
правый
задний
фонарь
(лампа
габаритног
освета);
6
–
правая
передняя
фара
(лам
па
габаритног
освета);
7
–
правый
фонарь
освещения
номерног
ознака;
8
–
левый
фонарь
освещения
номерног
ознака;
9
–
левый
задний
фонарь
(лампа
стопсигнала);
10
–
левая
передняя
фара
(лампа
габаритног
освета);
11
–
переключа
тель
наружног
оосвещения;
12
–
элект
ронный
блок
управления
охранной
сигнализации
Схема
28.
Включение
стопсигналов:
1,
3
–
монтажный
блок,
расположенный
в
салоне;
2,
9
–
выключа
тель
стопсигнала;
4
–
левый
задний
фонарь
(лампа
стопсигнала);
5
–
правый
задний
фонарь
(лампа
сто
псигнала);
6,
7
–
лампа
стопсигнала;
8
–
элект
ронный
блок
управления
