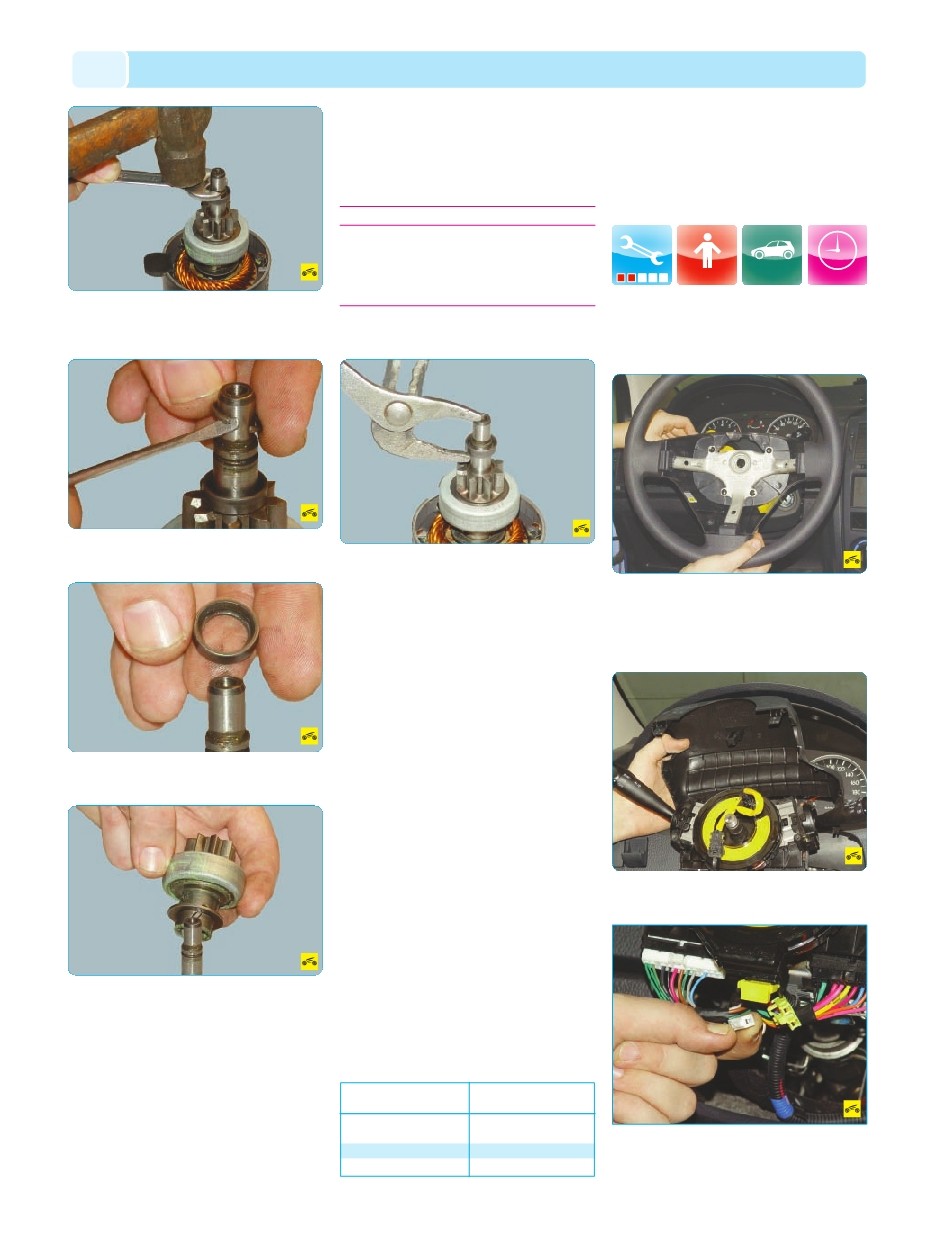

20. Нанося удары молотком через оправку,
сдвиньте ограничительное кольцо, установлен
ное на валу якоря, к муфте привода стартера...
21. ...и снимите стопорное кольцо, разжи
мая его отверткой.
22. Снимите с вала якоря ограничительное
кольцо...
23. ...и муфту привода.
24. Проверьте привод. Зубья шестерни
привода не должны иметь значительного из
носа. Шестерня должна легко проворачи
ваться относительно ступицы муфты в направ
лении вращения якоря и не должна провора
чиваться в противоположном направлении.
Если зубья шестерни изношены или повреж
дены либо шестерня проворачивается в обо
их направлениях, замените привод.
25. На рычаге привода стартера не должно
быть трещин и следов значительного износа
пазов вилок.
26. Собирайте стартер в последовательно
сти, обратной разборке, с учетом следующих
особенностей:
– смажьте шлицевую поверхность вала яко
ря кремнийсодержащей смазкой General
Electric CG321 или аналогичной;
ПРЕДУПРЕЖДЕНИЕ
В процессе эксплуатации муфту привода не
нужно смазывать. Однако необходимо очис
тить ее от грязи. Не применяйте для очист
ки привода средства, которые могут вымыть
заложенную в его муфту смазку.
– смажьте моторным маслом подшипники
(втулки) в крышках стартера;
– для установки ограничительного кольца
воспользуйтесь раздвижными пассатижами;
– перед установкой тягового реле нанесите
на поверхность реле, контактирующую с крыш
кой стартера со стороны привода, тонкий слой
силиконового герметика.
ВЫКЛЮЧАТЕЛЬ
(ЗАМОК) ЗАЖИГАНИЯ
ОСОБЕННОСТИ КОНСТРУКЦИИ
Выключатель зажигания с механическим
запорным (противоугонным) устройством
и электрической контактной частью располо
жен с правой стороны рулевой колонки под
рулевым колесом. Электрическая контактная
часть выключателя и запорное устройство
связаны друг с другом, работают синхронно
и приводятся в действие ключом зажигания.
ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ
(ЗАМКА) ЗАЖИГАНИЯ
У выключателя (замка) зажигания проверя
ют правильность замыкания контактов при
различных положениях ключа и работу проти
воугонного устройства. Данные для проверки
контактной группы приведены в табл. 11.3.
Воспользуйтесь тестером в режиме про
звонки цепи: в каждом положении ключа
в замке проверьте правильность замыкания
контактов выключателя (замка).
СНЯТИЕ И УСТАНОВКА
ВЫКЛЮЧАТЕЛЯ (ЗАМКА)
ЗАЖИГАНИЯ
Вам потребуются: отвертки с плоским
и крестообразным лезвиями, съемник
стопорных колец, пассатижи.
1. Отсоедините провод от клеммы минус
аккумуляторной батареи.
2. Установите рулевое колесо в положе
ние, соответствующее прямолинейному дви
жению автомобиля, и снимите рулевое коле
со (см. Снятие и установка рулевого коле
са, с. 145).
3. Снимите кожухи рулевой колонки (см.
Снятие и установка панели приборов, с. 229).
4. Отсоедините от контактного диска по
душки безопасности две колодки жгутов про
водов.
182
Hyundai Getz
Положение ключа
LOCK
ACC
ON
START
Замыкаемые
контакты
–
B1, ACC
B1, ACC, IG1; B2, IG2
B1, IG1; B2, ST
КОНТАКТЫ, ЗАМЫКАЕМЫЕ
Таблица 11.3
В ВЫКЛЮЧАТЕЛЕ (ЗАМКЕ)
ЗАЖИГАНИЯ ПРИ РАЗЛИЧНЫХ
ПОЛОЖЕНИЯХ КЛЮЧА
НА МАШИНЕ
1 ч 30 мин
