172
Hyundai Getz

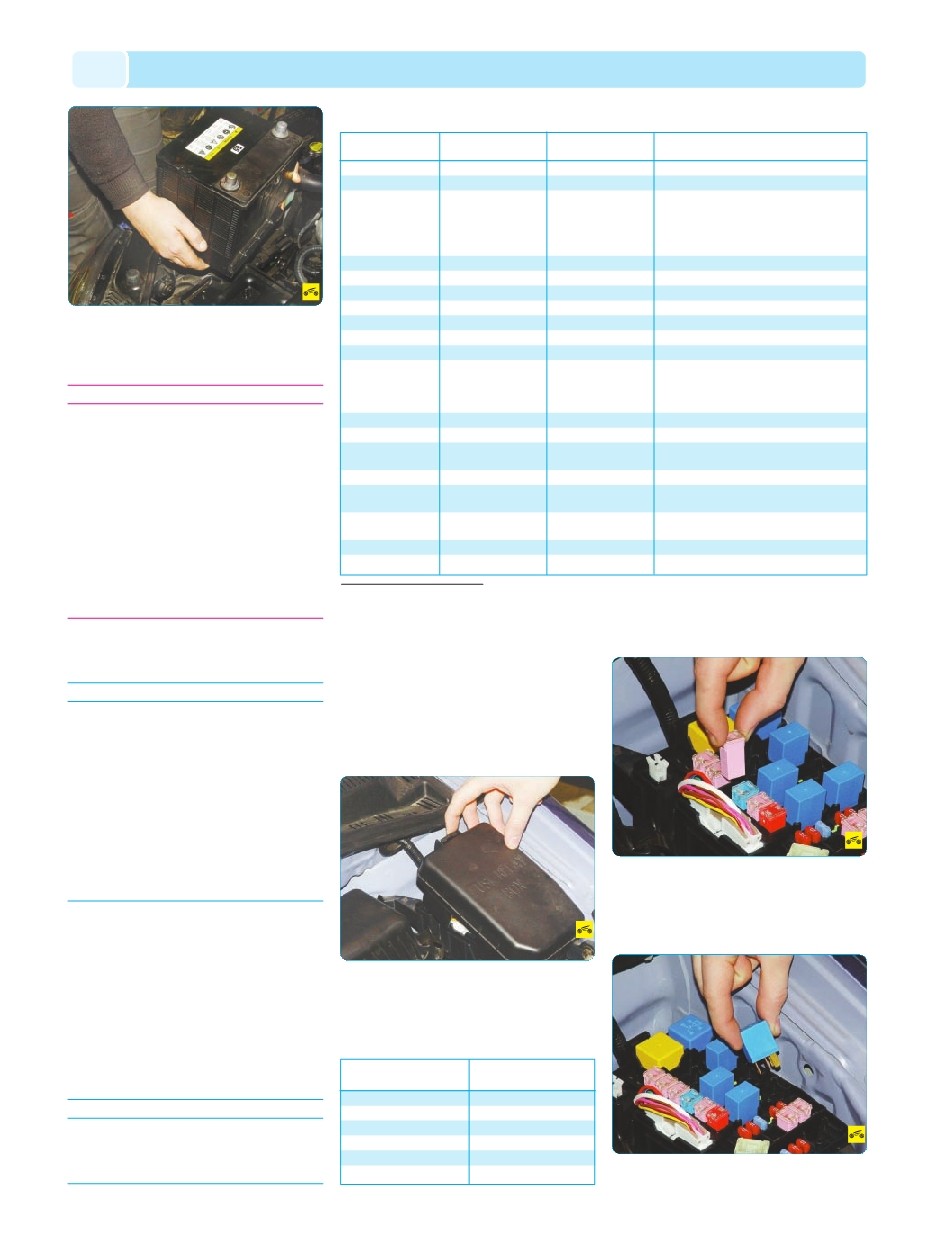

8. Снимите аккумуляторную батарею с ав
томобиля.
9. Установите аккумуляторную батарею
в порядке, обратном снятию.
ПРЕДУПРЕЖДЕНИЯ
При отключении аккумуляторной батареи из
памяти блоков системы управления двигате
лем, антиблокировочной системы тормозов
и ряда других электронных систем стирает
ся информация об имевших место неис
правностях.
Некоторые автомагнитолы снабжены защит
ным кодом, предотвращающим ее несанк
ционированное использование, если пита
ние отключено. Если автомагнитола закоди
рована, перед ее отключением убедитесь в
том, что вам известен защитный код. Если
код неизвестен, включить автомагнитолу не
возможно.
МОНТАЖНЫЕ БЛОКИ
ПОЛЕЗНЫЕ СОВЕТЫ
Всегда возите с собой комплект запасных
предохранителей, по одному каждого номи
нала.
Не экономьте при покупке предохраните
лей: в последнее время в продаже часто
встречаются предохранители низкого каче
ства, электрические параметры которых не
соответствуют заявленным. Помните, что
предохранители предназначены для предот
вращения пожара электропроводки и от их
качества при определенных обстоятельствах
может зависеть ваша жизнь, не говоря уже о
расходах на ремонт автомобиля.
РАСПОЛОЖЕНИЕ
ПРЕДОХРАНИТЕЛЕЙ, ПЛАВКИХ
ВСТАВОК,РЕЛЕ И ИХ ЗАМЕНА
Большинство предохранителей и реле на
ходится в отдельном блоке, расположенном в
моторном отсеке автомобиля (рис. 11.1).
Часть предохранителей размещена в блоке,
находящемся под панелью приборов с левой
стороны от рулевой колонки (рис. 11.2).
ПРИМЕЧАНИЕ
Номинальную силу тока предохранителя
можно определить по цвету его корпуса;
кроме того, на предохранитель нанесено
числовое обозначение номинала.
ЗАМЕНА РЕЛЕ,
ПРЕДОХРАНИТЕЛЕЙ
И ПЛАВКИХ ВСТАВОК
В МОНТАЖНОМ БЛОКЕ
МОТОРНОГО ОТСЕКА
Вам потребуется ключ на 10.
1. Снимите крышку с монтажного блока, от
жав ее пластмассовую защелку...
2. ...и извлеките плавкую вставку из контакт
ного разъема.
3. Установите в контактный разъем плавкую
вставку того же номинала в порядке, обрат
ном снятию.
4. Аналогичным образом извлеките реле.
Номер позиции
на рис. 11.1
8**
9**
10**
11*
12***
13***
15
16*
17*
18*
19**
20**
21**
22*
23***
24*
25***
26*
27*
Обозначение
A/CON
HORN
INJ
EPS
P/WDW
BLW
SPARE
ABS. 2
ABS. 1
ALT
SNSR
ECU
ABS
BATT
RAD
F/PUMP
ECU
ING 1
ING 2
Сила тока, А
10
10
15
50
30
30
10,15
40
20
120
10
10
10
50
30
20
30
30
30
Защищаемые
цепи
Кондиционер
Звуковой сигнал
ЭБУ двигателем, форсунки, датчик положе
ния распределительного вала, датчик поло
жения коленчатого вала, регулятор холосто
го хода, электромагнитный клапан продувки
адсорбера
Электрический усилитель рулевого управления
Электрические стеклоподъемники
Вентилятор отопителя салона
Запасные предохранители
ЭБУ ABS, разъем для удаления воздуха
ЭБУ ABS, разъем для удаления воздуха
Генератор
Кондиционер, топливный насос, антенный
блок иммобилизатора, датчик концентрации
кислорода, реле топливного насоса, реле
кондиционера
Топливный насос, предохранитель ЭБУ
ЭБУ ABS, разъем для удаления воздуха
Задние фонари, предохранители 11, 19, 20,
25, 27, 29
Вентилятор радиатора системы охлаждения
Выключатель автоматической отсечки топ
ливоподачи
Топливный насос, генератор, электронный
блок управления
Замок зажигания, реле стартера
Замок зажигания
ПЛАВКИЕ ВСТАВКИ, РЕЛЕ И ПРЕДОХРАНИТЕЛИ
Таблица 11.1
МОНТАЖНОГО БЛОКА, РАЗМЕЩЕННОГО В МОТОРНОМ ОТСЕКЕ
*Плавкая вставка.
**Предохранитель.
***Реле.
Номинальная
сила тока, А
5
10
15
20
25
30
Цвет
Бежевый
Красный
Синий
Желтый
Бесцветный
Зеленый
СООТВЕТСТВИЕ ЦВЕТА
ПРЕДОХРАНИТЕЛЯ
НОМИНАЛЬНОЙ СИЛЕ ТОКА
