жение ВМТ такта сжатия, с. 70 для
двигателя G4ED, с. 104 для двигателей
G4EA и G4HD).

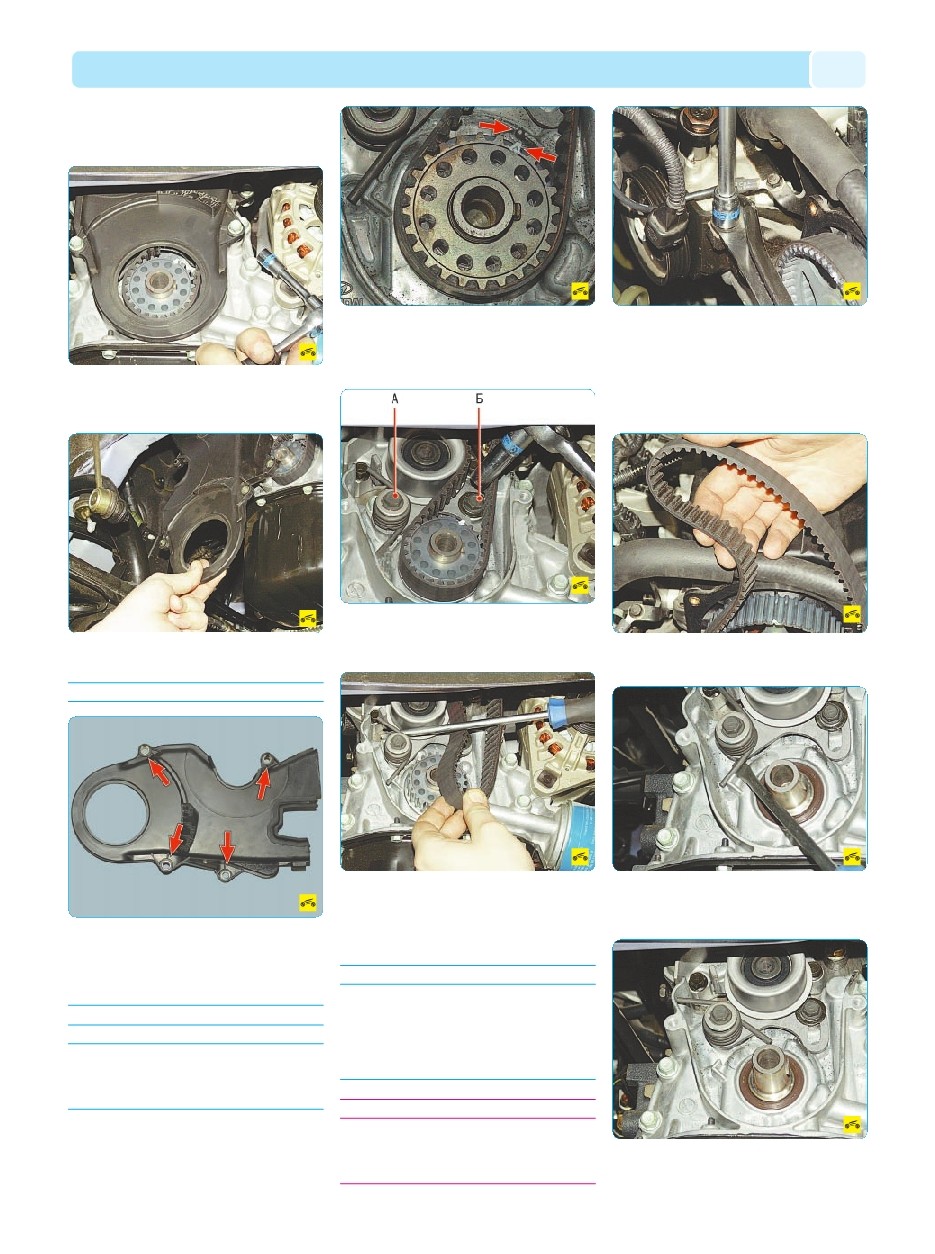

12. Выверните четыре болта крепления
нижней крышки ремня газораспределитель
ного механизма к двигателю...
13. ...и снимите крышку, выведя ее в сторо
ну картера двигателя.
ПРИМЕЧАНИЕ
Так расположены отверстия для болтов креп
ления нижней крышки ремня привода газо
распределительного механизма к двигате
лю. В вариантных исполнениях расположе
ние креплений может изменяться.
ПОЛЕЗНЫЙ СОВЕТ
Провернуть коленчатый вал, если его шкив
снят, можно следующим способом: включи
те любую передачу и проверните вывешен
ное колесо до совмещения меток.
14. Установите поршень 1го цилиндра в
положение ВМТ такта сжатия и проконтроли
руйте совмещение установочных меток на
зубчатом шкиве распределительного...
15. ...и коленчатого валов (см. Установка
поршня первого цилиндра в положение ВМТ
такта сжатия, с. 70 для двигателя G4ED, с.
104 для двигателей G4EA и G4HD).
16. Ослабьте затяжку регулировочного бол
та А и болта Б оси кронштейна натяжного ро
лика...
17. ...установив отвертку между кронштей
ном натяжного ролика и болтом его оси; по
верните кронштейн ролика против часовой
стрелки, ослабьте натяжение ремня и снимите
ремень с зубчатого шкива коленчатого вала.
ПОЛЕЗНЫЙ СОВЕТ
Если натяжной ролик не будет сниматься с
двигателя, то для последующей установки
ремня привода распределительного вала за
тяните болт оси кронштейна в положении,
при котором натяжной ролик максимально
отведен против часовой стрелки.
ПРЕДУПРЕЖДЕНИЕ
После снятия ремня привода газораспреде
лительного механизма запрещается провора
чивать распределительный и коленчатый ва
лы, так как поршни могут повредить клапаны.
18. Снимите усилитель, отвернув две гайки
его крепления к опоре двигателя и вывернув
болт его крепления к кронштейну насоса гид
роусилителя рулевого управления (см. Заме
на опор подвески силового агрегата, с. 68
для двигателя G4ED, с. 101 для двигателей
G4EA и G4HD).
19. ...и снимите ремень, выведя его в сто
рону моторного отсека.
20. Выведите концы пружины натяжного ро
лика из приливов корпуса масляного насоса,
подцепив их монтажной лопаткой...
21. ...выверните два болта крепления на
тяжного ролика к корпусу масляного насоса...
техническое обслуживание
53
