Диагностический интерфейс шин данных J533
(межсетевой интерфейс) является шлюзом для
сопряжения следующих шин данных:
CAN привод
CANкомфорт
CANInfotainment
CANкомбинация приборов
CAN диагностика
Следующие системы шин данных подключены
шинам CAN как подсистемы шин данных:
шина данных LIN;
CAN адаптивное освещение.

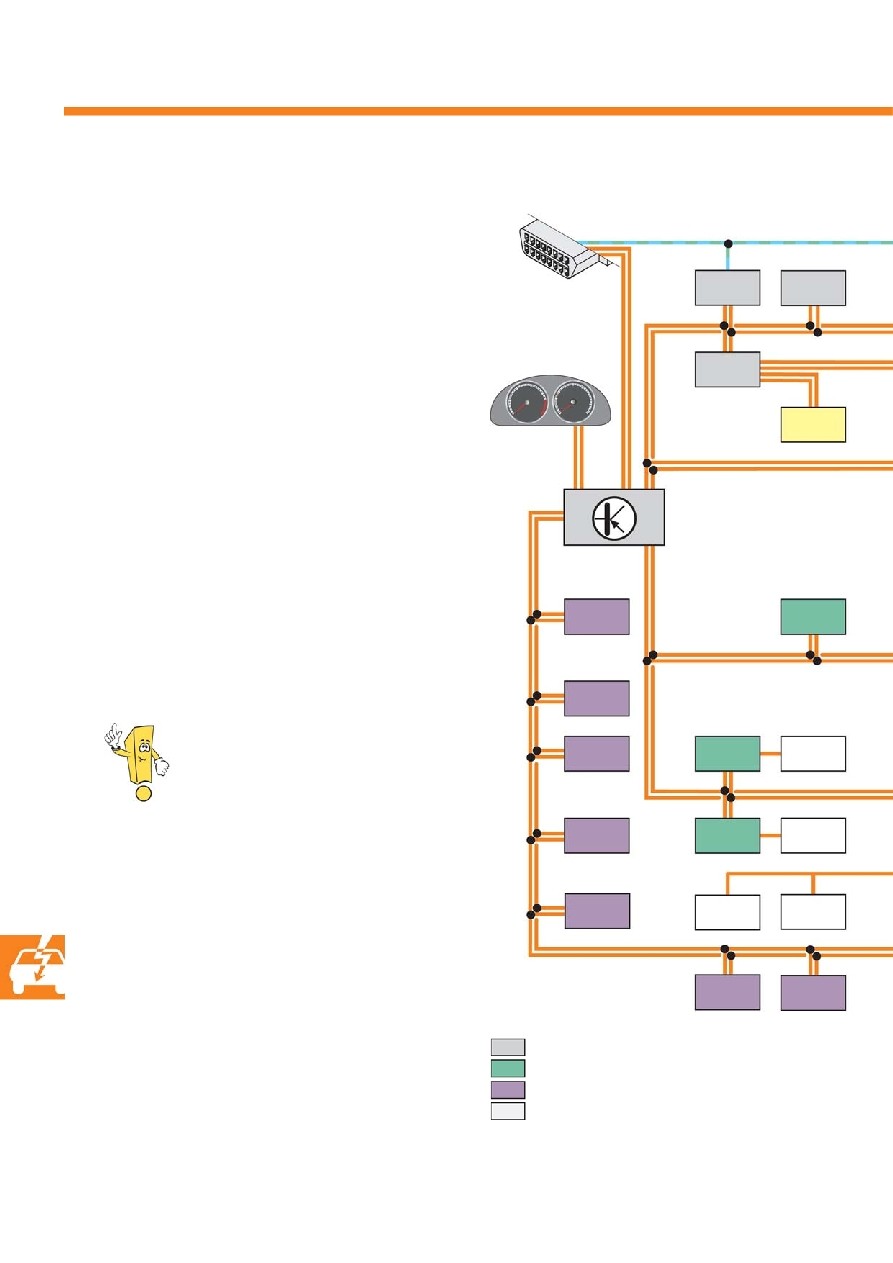

Топология шин данных
Компоненты
CAN привод
CANкомфорт
CANInfotainment
CANдатчики
CANкомбинация приборов
CANдиагностика
b
a
Скорости обмена данными
CANпривод:
500кбит/с
CANкомфорт:
100кбит/с
CANInfotainment:
100кбит/с
CANкомбинация приборов:
500кбит/с
CANдиагностика:
500кбит/с
CANадаптивное освещение: 500кбит/с
Шины LIN:
19,2кбит/с
J220
T16
J745
R215
J386
J387
J285
J362
J533
J503
R
R78*
J525
R190***
J364
J667
J345
J388
J389
J412
a
b
J428
J400
G397
Впервые в новом Golf функции
центрального блока управления систем
комфорта J393 выполняет новый блок
управления бортовой сети J519
Адрес блока управления, как и прежде,
09.
