Камера заднего вида

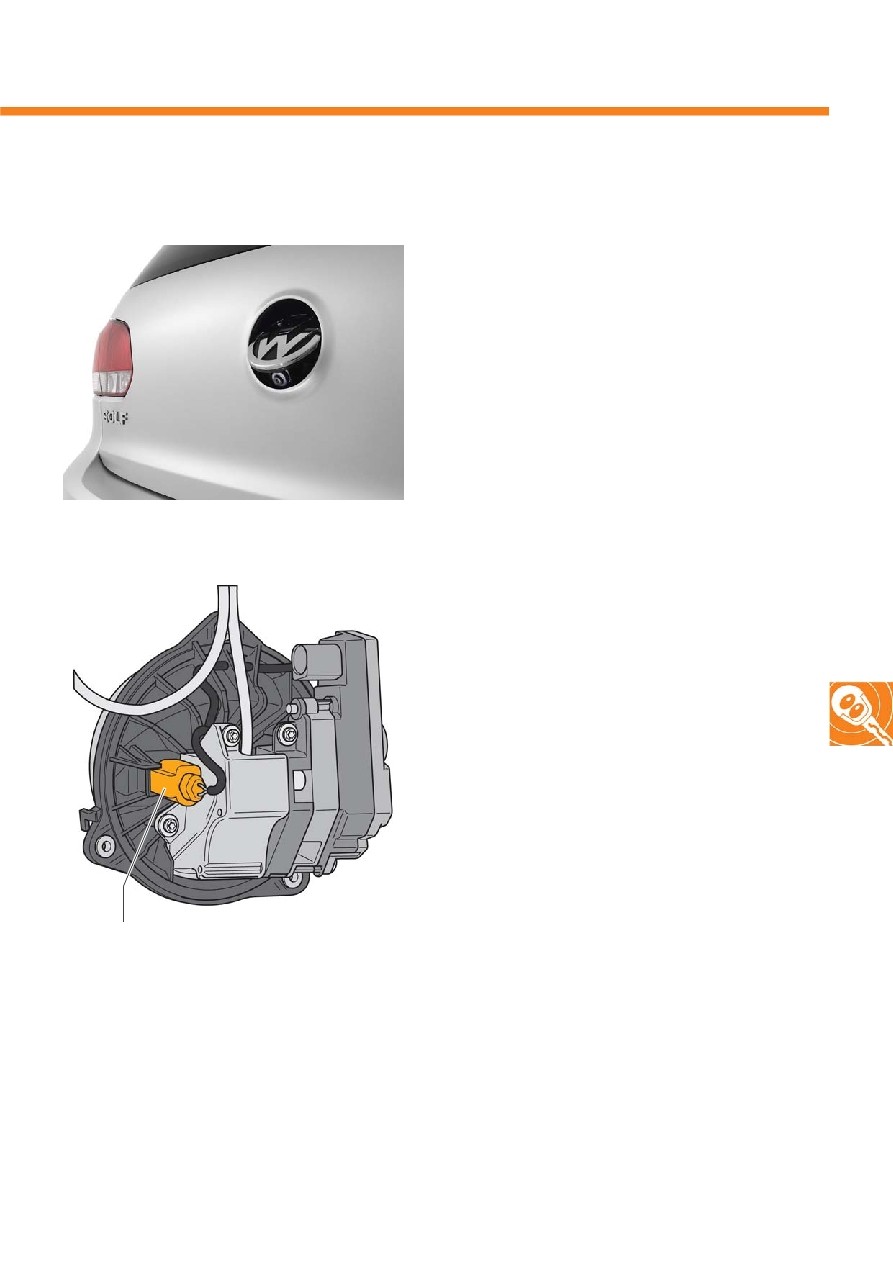

В Golf 2009, как и в Passat CC, камера заднего вида
расположена в поворотной эмблеме.
Поворотная эмблема, предназначенная для ручного
открывания двери багажного отсека, одновременно
является кронштейном камеры.
В неактивном состоянии камера находится за
крышкой внутри эмблемы, где она надёжно
защищена от дождя, грязи и доступа извне.
При включении задней передачи камера
поворачивается электромехническим приводом,
эмблема и защитная крышка поднимаются, и
камера охватывает своим широкоугольным
объективом пространство позади автомобиля.
При выдвинутой камере заднего вида дверь
багажного отсека не может быть открыта. Этому
препятствует электронная система — электроника
поворотной эмблемы в данном случае (включена
передача заднего хода) блокирует сигнал,
передаваемый микровыключателем в блок
управления бортовой сети.
После выключения передачи заднего хода камера
возвращается в исходное положение через
9 секунд.
В течение этого времени изображение попрежнему
транслируется на экран. Если в течение 9 секунд
возникнет необходимость вызвать другое меню,
можно переключить дисплей на работу
с соответствующим радионавигационным
устройством или магнитолой.
S423_139
Разъём
микровыключателя
S423_094
